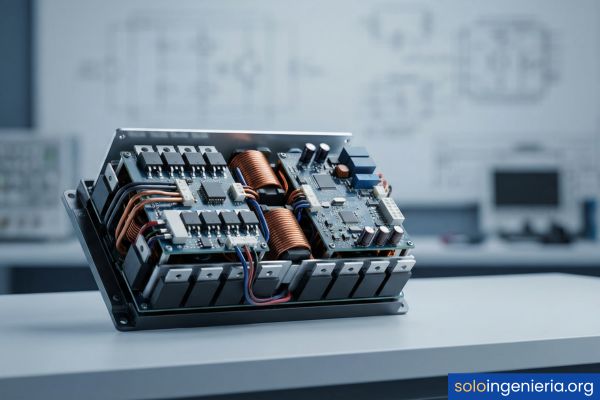

La electrónica de potencia es la disciplina que se encarga de convertir y controlar la energía eléctrica mediante dispositivos semiconductores. Permite transformar corriente alterna en continua, regular voltajes y frecuencias, y optimizar el flujo energético en sistemas industriales, renovables y domésticos. Su presencia resulta esencial en motores, fuentes de alimentación y vehículos eléctricos actuales.
¿Qué es la electrónica de potencia?
La electrónica de potencia es una rama de la ingeniería eléctrica dedicada al procesamiento y control de la energía eléctrica.
Su objetivo central consiste en transformar la energía eléctrica de una forma a otra de manera eficiente. Esto incluye cambios de voltaje, corriente, frecuencia y tipo de onda.
Para lograrlo, emplea dispositivos semiconductores que funcionan como interruptores electrónicos de alta velocidad. Estos componentes conmutan miles o millones de veces por segundo.
A diferencia de los sistemas eléctricos tradicionales, donde la energía fluye sin mayor control, esta disciplina permite gestionar con precisión cuánta energía se entrega y en qué condiciones.
Piensa en un cargador de teléfono. Toma los 120 o 220 voltios del enchufe y los reduce a 5 voltios de corriente continua. Esa conversión ocurre gracias a circuitos de potencia.
El alcance va mucho más allá de dispositivos pequeños. Plantas solares, trenes de alta velocidad y fábricas enteras dependen de esta tecnología para operar correctamente.
En términos simples, sin la electrónica de potencia no existiría la posibilidad de adaptar la electricidad a las necesidades específicas de cada equipo o sistema.
Los ingenieros que trabajan en esta área deben dominar conceptos de circuitos eléctricos, semiconductores, sistemas de control y electromagnetismo.
Esta combinación de conocimientos permite diseñar soluciones que van desde una simple fuente de alimentación hasta complejos sistemas de distribución energética a nivel nacional.
Diferencia entre electrónica de potencia y electrónica de señal
Es común confundir ambas ramas, pero sus objetivos son completamente distintos. A continuación se presenta una comparación clara entre las dos.
| Criterio | Electrónica de potencia | Electrónica de señal |
|---|---|---|
| Objetivo principal | Convertir y controlar energía eléctrica | Procesar, amplificar y transmitir información |
| Niveles de potencia | Desde watts hasta megawatts | Desde microwatts hasta watts |
| Dispositivos típicos | IGBT, MOSFET de potencia, tiristores, diodos de potencia | Transistores de señal, amplificadores operacionales, microcontroladores |
| Eficiencia | Prioridad máxima: se busca minimizar pérdidas | Importante, pero secundaria frente a la calidad de la señal |
| Frecuencias de operación | Generalmente, de kHz a cientos de kHz | Desde Hz hasta GHz |
| Manejo térmico | Crítico, requiere disipadores y refrigeración activa | Menor exigencia térmica en la mayoría de los casos |
| Aplicaciones | Variadores de velocidad, inversores solares, cargadores de vehículos eléctricos | Radios, sensores, equipos de audio, telecomunicaciones |
| Voltajes de trabajo | Decenas a miles de voltios | Milivoltios a pocos voltios |
En resumen, la electrónica de potencia se enfoca en la energía, mientras que la electrónica de señal se centra en la información. Ambas se complementan dentro de los sistemas modernos.
Historia y evolución de la electrónica de potencia
Conocer la historia de esta disciplina ayuda a comprender cómo llegaron a existir los dispositivos y convertidores que hoy se utilizan en prácticamente todas las industrias.
Orígenes y primeros dispositivos
Los primeros pasos se dieron a inicios del siglo XX con el desarrollo del rectificador de arco de mercurio. Este dispositivo permitía convertir corriente alterna en corriente continua.
En 1902, Peter Cooper Hewitt patentó el rectificador de vapor de mercurio, marcando el nacimiento práctico de la conversión controlada de energía eléctrica.
Durante las décadas de 1920 y 1930, los rectificadores de mercurio se emplearon en tracción eléctrica y procesos industriales como la electrólisis.
Sin embargo, estos dispositivos presentaban limitaciones considerables. Eran voluminosos, requerían mantenimiento frecuente y su confiabilidad distaba de ser ideal.
El verdadero punto de inflexión llegó en 1957 con la invención del tiristor de silicio por parte de General Electric. Este semiconductor sólido reemplazó gradualmente a los tubos de mercurio y revolucionó toda la industria.
A partir de ese momento, la miniaturización y el aumento de capacidad de los semiconductores abrieron caminos que antes parecían imposibles en el control de la energía.
Avances tecnológicos clave hasta la actualidad
Desde la aparición del tiristor, cada década trajo consigo componentes más rápidos, eficientes y capaces de manejar mayores potencias.
| Década | Avance tecnológico | Impacto |
|---|---|---|
| 1950 | Invención del tiristor (SCR) | Sustituyó los rectificadores de mercurio en aplicaciones industriales |
| 1960 | Desarrollo del TRIAC y el GTO | Permitió el control bidireccional y la conmutación forzada en corriente alterna |
| 1970 | Aparición del transistor MOSFET de potencia | Habilitó conmutaciones a alta frecuencia con bajas pérdidas |
| 1980 | Creación del IGBT | Combinó las ventajas del MOSFET y el transistor bipolar para potencias medias y altas |
| 1990 | Masificación de la modulación PWM digital | Mejoró la calidad de las formas de onda y la eficiencia de los convertidores |
| 2000 | Uso de microcontroladores y DSP en control de convertidores | Permitió estrategias de control avanzadas y adaptativas en tiempo real |
| 2010 | Semiconductores de carburo de silicio (SiC) y nitruro de galio (GaN) | Mayor eficiencia, menor tamaño y operación a temperaturas más elevadas |
| 2020 | Integración con inteligencia artificial y redes inteligentes | Optimización energética predictiva y sistemas autónomos de gestión de potencia |
Cada avance ha permitido crear sistemas más compactos, eficientes y confiables, lo que ha expandido las aplicaciones de esta tecnología a prácticamente todos los sectores.
Dispositivos semiconductores de potencia
Los dispositivos semiconductores son el corazón de cualquier sistema de conversión de energía. Funcionan como interruptores que permiten o bloquean el paso de corriente eléctrica a gran velocidad.
Diodos de potencia
El diodo de potencia es el dispositivo semiconductor más sencillo dentro de esta categoría. Su función principal consiste en permitir el flujo de corriente en una sola dirección y bloquearla en sentido contrario.
No posee terminal de control, lo que significa que su comportamiento depende exclusivamente del voltaje aplicado entre sus terminales ánodo y cátodo.
Se utiliza ampliamente en circuitos rectificadores, donde convierte corriente alterna en corriente continua. También cumple funciones de protección como diodo de recirculación.
Existen varias categorías según su velocidad de recuperación. Los diodos de recuperación rápida se emplean en convertidores de alta frecuencia, mientras que los estándar sirven para aplicaciones a frecuencia de red.
Los diodos Schottky, fabricados con unión metal-semiconductor, presentan caídas de voltaje muy bajas y se prefieren en fuentes de alimentación donde cada fracción de eficiencia cuenta.
Tiristores y rectificadores controlados (SCR)
El tiristor, también conocido como SCR, fue el primer dispositivo semiconductor capaz de controlar el momento exacto en que comienza a conducir corriente.
Posee tres terminales: ánodo, cátodo y compuerta (gate). Al aplicar un pulso en la compuerta, el tiristor se activa y permite el flujo de corriente del ánodo al cátodo.
Una característica fundamental es que, una vez encendido, permanece conduciendo aunque se retire la señal de la compuerta. Solo se apaga cuando la corriente que lo atraviesa cae a cero.
Esta propiedad lo hace especialmente útil en aplicaciones de corriente alterna, donde la corriente cruza por cero naturalmente cada medio ciclo.
Se emplea en rectificadores controlados, reguladores de voltaje de alta potencia y sistemas de arranque suave para motores. En subestaciones eléctricas, los tiristores forman parte de sistemas de compensación reactiva.
Su capacidad para manejar corrientes de miles de amperios y voltajes de miles de voltios lo mantiene vigente en aplicaciones de muy alta potencia.
Transistores MOSFET de potencia
El MOSFET de potencia transformó la electrónica de potencia al ofrecer conmutaciones extremadamente rápidas con pérdidas reducidas.
Se controla mediante voltaje en su terminal de compuerta, lo que simplifica los circuitos de disparo y reduce el consumo de energía en la etapa de control.
A diferencia del tiristor, el MOSFET puede encenderse y apagarse libremente en cualquier momento. Esto permite su uso en convertidores de alta frecuencia con formas de onda muy controladas.
Su resistencia de conducción, conocida como RDS(on), determina las pérdidas cuando está encendido. Los diseños modernos logran valores de apenas unos pocos miliohmios.
Es el dispositivo preferido en fuentes de alimentación conmutadas, convertidores DC-DC y aplicaciones donde la frecuencia de conmutación supera los 100 kHz.
Sin embargo, en voltajes superiores a 600-900 voltios, las pérdidas de conducción aumentan, lo que limita su uso frente al IGBT en aplicaciones de alta tensión.
Transistores IGBT
El IGBT combina lo mejor de dos tecnologías: la facilidad de control por voltaje del MOSFET y la baja caída de tensión en conducción del transistor bipolar.
Este dispositivo domina las aplicaciones de potencia media y alta, especialmente en rangos de voltaje superiores a 600 voltios y frecuencias de conmutación de hasta decenas de kHz.
Su estructura interna incluye un MOSFET en la entrada y un transistor bipolar en la salida. El resultado es un componente capaz de manejar cientos de amperios con pérdidas moderadas.
Se encuentra en variadores de frecuencia para motores industriales, inversores solares de gran escala, sistemas de tracción ferroviaria y cargadores rápidos para vehículos eléctricos.
Los módulos IGBT modernos integran varios dispositivos en un solo encapsulado junto con diodos de recirculación. Esto simplifica el diseño y mejora la fiabilidad del sistema.
Las versiones más recientes, como los IGBT de séptima generación, ofrecen pérdidas de conmutación hasta un 30 % menores que sus predecesores.
Otros dispositivos: GTO, TRIAC y DIAC
Además de los componentes principales, existen otros dispositivos semiconductores que cumplen funciones específicas dentro de los sistemas de conversión de energía.
- GTO (Gate Turn-Off Thyristor): Es un tiristor que puede apagarse mediante un pulso negativo en la compuerta, sin necesidad de esperar a que la corriente cruce por cero. Se utiliza en inversores de muy alta potencia y sistemas de tracción eléctrica.
- TRIAC (Triode for Alternating Current): Funciona como dos tiristores conectados en antiparalelo dentro de un mismo encapsulado. Permite controlar corriente alterna en ambos sentidos y es habitual en reguladores de iluminación y control de temperatura.
- DIAC (Diode for Alternating Current): Es un dispositivo de disparo bidireccional que conduce cuando el voltaje entre sus terminales supera un umbral determinado. Normalmente, se usa como elemento de activación para el TRIAC en circuitos de regulación de corriente alterna.
Cada uno de estos componentes resuelve necesidades particulares que los dispositivos más comunes no cubren de forma óptima.
Tipos de convertidores de potencia
Los convertidores de potencia son los circuitos que realizan la transformación efectiva de la energía eléctrica. Se clasifican según el tipo de conversión que realizan.
| Tipo de convertidor | Conversión | Dispositivos principales | Aplicaciones típicas |
|---|---|---|---|
| Rectificador | AC a DC | Diodos, tiristores | Fuentes de alimentación, cargadores, electrólisis |
| Inversor | DC a AC | IGBT, MOSFET | Sistemas solares, variadores de frecuencia, UPS |
| Convertidor DC-DC (chopper) | DC a DC | MOSFET, IGBT | Reguladores de voltaje, sistemas embarcados, vehículos eléctricos |
| Cicloconvertidor | AC a AC | Tiristores | Motores de baja velocidad, laminadores, molinos industriales |
Cada categoría tiene variantes y topologías específicas que se adaptan a las condiciones de voltaje, corriente, frecuencia y potencia requeridas por la aplicación.
Rectificadores (convertidores AC-DC)
Los rectificadores transforman corriente alterna en corriente continua. Son posiblemente los convertidores más antiguos y extendidos en toda la industria eléctrica.
En su forma más básica, un rectificador utiliza diodos para permitir el paso de corriente solo en un semiciclo. El puente de diodos completo aprovecha ambos semiciclos y produce una salida continua pulsante.
Cuando se necesita regular el voltaje de salida, se emplean rectificadores controlados con tiristores. Al variar el ángulo de disparo, se ajusta el voltaje promedio entregado a la carga.
La etapa de filtrado, generalmente con condensadores e inductores, suaviza la señal rectificada para obtener un voltaje continuo estable.
Los rectificadores trifásicos son habituales en entornos industriales. Proporcionan una salida con menor rizado, lo que reduce los requisitos de filtrado.
Estos convertidores alimentan desde pequeños dispositivos electrónicos hasta grandes procesos electrometalúrgicos que consumen megawatts de potencia.
Inversores (convertidores DC-AC)
Los inversores realizan la conversión opuesta a los rectificadores. Toman corriente continua y generan corriente alterna con voltaje y frecuencia controlados.
Su funcionamiento se basa en la conmutación alternada de dispositivos semiconductores que invierten la polaridad de la tensión aplicada a la carga.
Los inversores monofásicos generan una señal alterna a partir de una fuente DC mediante cuatro interruptores dispuestos en configuración de puente completo (puente H).
Para obtener una forma de onda lo más cercana posible a una sinusoide pura, se aplican técnicas de modulación por ancho de pulso que se explican más adelante.
Los inversores trifásicos utilizan seis dispositivos de conmutación y son el estándar en variadores de frecuencia para motores y conexión de paneles solares a la red eléctrica.
Según el tipo de fuente, se clasifican en inversores de fuente de voltaje (VSI) e inversores de fuente de corriente (CSI), cada uno con características y aplicaciones distintas.
Convertidores DC-DC (choppers)
Estos convertidores ajustan el nivel de voltaje de una fuente de corriente continua a otro nivel, también de corriente continua. Son indispensables en sistemas alimentados por baterías.
Las tres topologías básicas son:
El convertidor reductor (buck) disminuye el voltaje de entrada. Funciona conmutando rápidamente un interruptor y promediando la energía entregada a la carga mediante un filtro LC.
El convertidor elevador (boost) aumenta el voltaje de entrada. Almacena energía en un inductor durante el tiempo de encendido y la libera a mayor voltaje durante el apagado.
El convertidor buck-boost permite tanto elevar como reducir el voltaje, invirtiendo su polaridad. Variantes más sofisticadas como el convertidor Ćuk mantienen la corriente continua en entrada y salida.
En tableros eléctricos industriales, estos convertidores alimentan circuitos de control y sensores que operan a voltajes distintos al de la línea principal.
Cicloconvertidores (convertidores AC-AC)
Los cicloconvertidores convierten corriente alterna de una frecuencia a corriente alterna de otra frecuencia, sin pasar por una etapa intermedia de corriente continua.
Utilizan grupos de tiristores que seleccionan porciones de los ciclos de entrada para construir la forma de onda de salida deseada.
La frecuencia de salida siempre debe ser inferior a la frecuencia de entrada. Típicamente, la salida no supera un tercio de la frecuencia de la fuente.
Se emplean en el accionamiento de motores de gran tamaño y baja velocidad, como los que impulsan molinos de cemento, laminadoras de acero y propulsores de buques.
Aunque su uso ha disminuido frente a los inversores con etapa intermedia DC, siguen siendo relevantes en aplicaciones de potencia extremadamente alta donde la robustez es prioritaria.
Principios de funcionamiento y técnicas de control
Comprender cómo operan los convertidores requiere conocer los principios fundamentales que rigen su comportamiento. A continuación se presentan los conceptos clave.
- Conmutación de semiconductores: Los dispositivos se encienden y apagan repetidamente para regular el flujo de energía. La velocidad y el momento de cada conmutación determinan la calidad de la conversión.
- Almacenamiento temporal de energía: Inductores y condensadores almacenan y liberan energía en cada ciclo de conmutación, permitiendo suavizar las formas de onda y regular los niveles de tensión y corriente.
- Balance de potencia: En estado estable, la potencia promedio de entrada es igual a la potencia promedio de salida más las pérdidas. Este principio guía el diseño de cualquier convertidor.
- Realimentación (feedback): Sensores miden el voltaje o la corriente de salida y envían esa información al controlador, que ajusta los parámetros de conmutación para mantener la salida en el valor deseado.
- Protecciones integradas: Circuitos de sobrecorriente, sobrevoltaje y sobretemperatura garantizan que los dispositivos operen dentro de sus límites seguros en todo momento.
Técnicas de conmutación
La forma en que los semiconductores se encienden y apagan define en gran medida el rendimiento del convertidor. Existen dos enfoques principales.
- Conmutación dura (hard switching): El dispositivo cambia de estado mientras soporta simultáneamente voltaje y corriente significativos. Esto genera pérdidas de conmutación y estrés térmico, pero es la técnica más sencilla de implementar.
- Conmutación suave (soft switching): Se logra que el voltaje o la corriente sea cero (o muy cercano) en el instante de la transición. Las técnicas ZVS (conmutación a voltaje cero) y ZCS (conmutación a corriente cero) reducen las pérdidas y el ruido electromagnético.
- Conmutación natural: Ocurre en circuitos con tiristores alimentados por corriente alterna, donde la corriente cruza por cero de forma natural y el dispositivo se apaga sin intervención externa.
- Conmutación forzada: Se emplea un circuito auxiliar para obligar al dispositivo a apagarse. Fue común en inversores con tiristores antes de la llegada del IGBT y el MOSFET de potencia.
Modulación por ancho de pulso (PWM)
La técnica PWM es el método más utilizado para controlar convertidores de potencia modernos. Consiste en variar la duración de los pulsos de encendido y apagado del semiconductor para regular la potencia entregada a la carga.
El ciclo de trabajo (duty cycle) representa la fracción de tiempo que el dispositivo permanece encendido respecto al período total. Un ciclo de trabajo del 50 % significa que está encendido la mitad del tiempo.
En inversores, la PWM sinusoidal compara una señal de referencia senoidal con una portadora triangular de alta frecuencia. Los puntos de cruce determinan los instantes de conmutación.
El resultado es una serie de pulsos de ancho variable cuyo promedio reproduce fielmente la forma de onda senoidal deseada. A mayor frecuencia de portadora, mejor calidad de onda.
Variantes avanzadas como la PWM vectorial espacial (SVPWM) optimizan el uso del voltaje disponible y reducen las pérdidas de conmutación en inversores trifásicos.
La implementación digital de estas técnicas mediante microcontroladores y procesadores DSP ha permitido alcanzar niveles de precisión y adaptabilidad que antes eran imposibles con circuitos analógicos.
Estrategias de control en convertidores de potencia
El control determina cómo responde el convertidor ante cambios en la carga, la fuente o las condiciones de operación. Las estrategias más empleadas son las siguientes.
- Control por modo de voltaje: Regula el voltaje de salida comparándolo con una referencia y ajustando el ciclo de trabajo. Es la estrategia más intuitiva y se usa ampliamente en fuentes de alimentación.
- Control por modo de corriente: Incorpora un lazo interno que monitorea la corriente del inductor, lo que mejora la respuesta dinámica y facilita la protección contra sobrecorrientes.
- Control PI y PID: Algoritmos proporcional-integral y proporcional-integral-derivativo que minimizan el error entre la salida real y la referencia. Son el estándar en la mayoría de los convertidores comerciales.
- Control predictivo: Utiliza un modelo matemático del convertidor para anticipar el comportamiento futuro y calcular la acción de control óptima en cada período de muestreo.
- Control por histéresis: Mantiene la variable controlada dentro de una banda definida, conmutando el dispositivo cada vez que alcanza el límite superior o inferior. Ofrece respuesta muy rápida, pero frecuencia de conmutación variable.
- Control deslizante (sliding mode): Fuerza al sistema a seguir una superficie de conmutación definida, proporcionando robustez ante perturbaciones e incertidumbres del modelo.
Aplicaciones de la electrónica de potencia
Esta tecnología está presente en una cantidad sorprendente de sistemas y equipos. Su versatilidad la convierte en un pilar de la industria moderna y la vida cotidiana.
Accionamiento y control de motores eléctricos
Los variadores de frecuencia (VFD) representan una de las aplicaciones más importantes. Permiten controlar la velocidad, el torque y la dirección de giro de motores de inducción y síncronos con gran precisión.
Un variador típico rectifica la corriente alterna de la red, la almacena como corriente continua y luego genera una nueva señal alterna con voltaje y frecuencia ajustables.
Esto elimina la necesidad de arranques directos que generan picos de corriente destructivos. El motor acelera de forma gradual y controlada, protegiendo tanto al equipo como a la red.
En la industria, los variadores reducen el consumo energético de bombas, ventiladores y compresores hasta en un 40 %, ya que adaptan la velocidad a la demanda real del proceso.
Los servoaccionamientos, utilizados en robótica y máquinas CNC, llevan esta precisión al extremo, controlando la posición del eje con resoluciones de fracciones de grado.
Fuentes de alimentación conmutadas
Las fuentes conmutadas (SMPS) reemplazaron a las fuentes lineales tradicionales en la gran mayoría de equipos electrónicos actuales.
Su principio consiste en rectificar la entrada, conmutarla a alta frecuencia mediante un semiconductor y transformarla con un transformador de tamaño reducido.
Al operar a frecuencias de decenas o cientos de kHz, los componentes magnéticos son mucho más pequeños que los de una fuente lineal equivalente a 50 o 60 Hz.
El resultado es una fuente más ligera, compacta y eficiente. Los modelos modernos alcanzan eficiencias superiores al 90 %, comparadas con el 30-50 % típico de las fuentes lineales.
Computadoras, televisores, cargadores de dispositivos móviles, servidores y equipos de telecomunicaciones dependen de este tipo de fuentes para funcionar.
Energías renovables y sistemas fotovoltaicos
La conexión de fuentes renovables a la red eléctrica sería imposible sin los convertidores de potencia. Los paneles solares generan corriente continua que debe transformarse en corriente alterna sincronizada con la red.
Los inversores solares realizan esta conversión con eficiencias que superan el 98 % en los modelos más avanzados. Además, implementan algoritmos de seguimiento del punto de máxima potencia (MPPT).
El MPPT ajusta continuamente el punto de operación del panel para extraer la máxima energía posible, incluso bajo condiciones variables de radiación y temperatura.
En sistemas eólicos, los convertidores permiten que los generadores operen a velocidad variable, maximizando la captura de energía del viento sin importar su intensidad.
Los sistemas de almacenamiento con baterías también requieren convertidores bidireccionales que gestionen la carga y descarga según las necesidades de la red o del consumo local.
De esta manera, los convertidores de potencia actúan como el enlace indispensable entre las fuentes renovables y los transformadores eléctricos que elevan la tensión para su distribución.
Vehículos eléctricos e híbridos
Un vehículo eléctrico contiene múltiples convertidores de potencia que trabajan de forma coordinada para gestionar toda la energía a bordo.
El inversor de tracción convierte la corriente continua de la batería en corriente alterna trifásica para alimentar el motor eléctrico principal.
Un convertidor DC-DC de alta tensión a baja tensión alimenta los sistemas auxiliares del vehículo: luces, sistemas de infoentretenimiento, dirección asistida y climatización.
El cargador embarcado (OBC) rectifica y regula la corriente alterna de la red para cargar la batería de tracción desde un enchufe doméstico o una estación de carga.
Los cargadores rápidos DC externos entregan potencia directamente a la batería, alcanzando tasas de carga de 150 a 350 kW en las estaciones más modernas.
Durante el frenado regenerativo, el motor funciona como generador y el inversor trabaja en modo rectificador, devolviendo energía a la batería y aumentando la autonomía.
Sistemas de transmisión HVDC
La transmisión de energía en corriente continua de alta tensión (HVDC) emplea convertidores de potencia de escala masiva para transportar electricidad a grandes distancias con pérdidas mínimas.
En una estación HVDC, un rectificador convierte la corriente alterna en continua para la transmisión, y en el otro extremo un inversor la devuelve a corriente alterna.
Las líneas HVDC superan a las líneas AC convencionales en distancias largas porque eliminan las pérdidas reactivas y permiten controlar el flujo de potencia con precisión.
Los sistemas HVDC modernos utilizan convertidores modulares multinivel (MMC) con cientos de módulos IGBT en serie, alcanzando tensiones de hasta 800 kV.
Esta tecnología resulta esencial para interconectar redes eléctricas asíncronas, transmitir energía eólica marina y conectar islas con el continente mediante cables submarinos.
Junto con los generadores eléctricos industriales, los convertidores HVDC forman parte de la infraestructura crítica que sostiene los sistemas eléctricos a gran escala.
Usos en la industria y el hogar
En el entorno industrial, los convertidores de potencia controlan hornos de arco eléctrico, máquinas de soldadura, sistemas de calentamiento por inducción y procesos electroquímicos.
Las fuentes de alimentación ininterrumpida (UPS) protegen equipos sensibles contra cortes y fluctuaciones de la red, almacenando energía en baterías y convirtiéndola cuando es necesario.
En los hogares, esta tecnología está presente en electrodomésticos con motores inverter, como aires acondicionados, lavadoras y refrigeradores de alta eficiencia.
Los reguladores de iluminación LED utilizan convertidores DC-DC para suministrar la corriente constante que necesitan los diodos emisores de luz.
Las placas de cocción por inducción generan campos magnéticos de alta frecuencia mediante inversores resonantes que calientan directamente el fondo metálico de la olla.
Incluso los sistemas de domótica y automatización del hogar dependen de pequeñas fuentes conmutadas para alimentar sensores, actuadores y controladores inteligentes.
Ventajas e importancia en la ingeniería moderna
La electrónica de potencia ofrece beneficios que impactan directamente en la eficiencia, la sostenibilidad y la competitividad de los sistemas eléctricos contemporáneos.
- Alta eficiencia energética: Los convertidores modernos alcanzan eficiencias superiores al 95-98 %, minimizando las pérdidas en forma de calor y reduciendo el consumo global de energía.
- Control preciso de la energía: Permite regular voltaje, corriente, frecuencia y potencia con exactitud, adaptando el suministro a las necesidades específicas de cada carga.
- Reducción de tamaño y peso: La operación a alta frecuencia permite utilizar componentes magnéticos y filtros mucho más pequeños que los requeridos por sistemas tradicionales a frecuencia de red.
- Habilitación de energías renovables: Sin convertidores de potencia, sería imposible integrar fuentes como la solar y la eólica a las redes eléctricas existentes de manera segura y eficiente.
- Ahorro económico a largo plazo: Aunque la inversión inicial puede ser mayor, la reducción en el consumo energético y en los costos de mantenimiento genera ahorros significativos durante la vida útil del sistema.
- Mejora de la calidad de la energía: Filtros activos y compensadores basados en convertidores corrigen problemas como armónicos, caídas de tensión y desequilibrios en la red.
- Flexibilidad y adaptabilidad: Un mismo convertidor puede reprogramarse para diferentes condiciones de operación, lo que facilita su uso en múltiples aplicaciones sin cambiar el hardware.
- Contribución a la electrificación del transporte: Hace posible la propulsión eléctrica de vehículos, trenes, barcos y aeronaves, reduciendo la dependencia de combustibles fósiles.
Tendencias y futuro de la electrónica de potencia
Esta disciplina avanza a un ritmo acelerado, impulsada por la demanda de mayor eficiencia, menor tamaño y nuevas aplicaciones. Las tendencias más destacadas son las siguientes.
- Semiconductores de banda ancha (WBG): El carburo de silicio (SiC) y el nitruro de galio (GaN) permiten operar a temperaturas, voltajes y frecuencias superiores a los del silicio convencional, logrando convertidores más compactos y eficientes.
- Integración con inteligencia artificial: Algoritmos de aprendizaje automático optimizan en tiempo real los parámetros de control de los convertidores, mejorando la eficiencia y la vida útil de los componentes.
- Convertidores modulares multinivel: Arquitecturas que utilizan múltiples celdas de baja potencia en serie permiten alcanzar tensiones altísimas con excelente calidad de onda y redundancia ante fallos.
- Carga inalámbrica de alta potencia: Sistemas de transferencia de energía inductiva y resonante para vehículos eléctricos y dispositivos industriales eliminan la necesidad de conexiones físicas.
- Micro y nanorredes inteligentes: Convertidores bidireccionales gestionan flujos de energía entre generación distribuida, almacenamiento y consumo a nivel local, aumentando la resiliencia del sistema eléctrico.
- Electrónica de potencia flexible (FACTS): Dispositivos como STATCOM y SVC mejoran la estabilidad y capacidad de transmisión de las redes eléctricas, evitando la construcción de nuevas líneas.
- Impresión 3D de componentes magnéticos: Técnicas de fabricación aditiva permiten crear inductores y transformadores con geometrías optimizadas que reducen pérdidas y mejoran la densidad de potencia.
- Empaquetado avanzado y refrigeración: Nuevos materiales de interfaz térmica, refrigeración por doble cara y encapsulados en 3D mejoran la disipación de calor y permiten operar a densidades de potencia más altas.
Preguntas frecuentes
¿Cuál es la función principal de la electrónica de potencia?
Su función principal consiste en convertir la energía eléctrica de una forma a otra de manera controlada y eficiente. Esto incluye cambiar corriente alterna a continua, modificar niveles de voltaje y ajustar frecuencias. Gracias a los dispositivos semiconductores que actúan como interruptores de alta velocidad, es posible adaptar las características de la electricidad a los requerimientos exactos de cada equipo, motor o sistema, minimizando las pérdidas energéticas durante el proceso de conversión.
¿Qué diferencia hay entre un rectificador y un inversor?
Un rectificador transforma corriente alterna en corriente continua, mientras que un inversor realiza el proceso opuesto: convierte corriente continua en alterna. El rectificador se emplea para alimentar equipos que necesitan corriente continua a partir de la red eléctrica convencional. El inversor es fundamental cuando se dispone de una fuente de corriente continua, como una batería o un panel solar, y se requiere generar corriente alterna para alimentar motores, conectarse a la red o suministrar energía a cargas convencionales.
¿Cuáles son los dispositivos más usados en electrónica de potencia?
Los componentes más empleados incluyen el diodo de potencia para rectificación básica, el tiristor o SCR para control de rectificadores de alta potencia, el transistor MOSFET de potencia para conmutaciones a alta frecuencia y el transistor IGBT para aplicaciones de potencia media y alta. La elección entre uno u otro depende de factores como el rango de voltaje y corriente, la frecuencia de conmutación requerida, la eficiencia deseada y las condiciones térmicas del entorno donde operará el circuito.
¿Por qué es clave la electrónica de potencia en renovables?
Las fuentes de energía renovable como los paneles solares y las turbinas eólicas generan electricidad con características que no son directamente compatibles con la red eléctrica convencional. Los paneles producen corriente continua a voltajes variables, y los aerogeneradores generan corriente alterna a frecuencias que cambian con la velocidad del viento. Los convertidores de potencia transforman esta energía en corriente alterna estable, sincronizada con la red en voltaje, frecuencia y fase, haciendo posible su aprovechamiento a gran escala.
¿Qué se necesita para estudiar electrónica de potencia?
Para abordar esta disciplina es necesario contar con bases sólidas en matemáticas, especialmente cálculo diferencial e integral, y en física, particularmente electromagnetismo. También resultan imprescindibles los fundamentos de circuitos eléctricos, teoría de semiconductores, análisis de señales y sistemas de control. Conocimientos de programación y simulación con herramientas como MATLAB, Simulink, PSIM o LTspice facilitan enormemente el diseño y la validación de convertidores antes de construir prototipos físicos en el laboratorio.
¿Se pueden combinar varios tipos de convertidores en un solo sistema?
Es muy habitual que un sistema de potencia real incorpore múltiples etapas de conversión conectadas en cascada. Por ejemplo, un variador de frecuencia industrial incluye un rectificador en la entrada, un bus de corriente continua intermedio y un inversor en la salida. Los cargadores rápidos de vehículos eléctricos también combinan rectificadores con convertidores DC-DC para adaptar la potencia de la red a los requerimientos específicos de la batería durante todo el ciclo de carga.
¿Cómo afecta la frecuencia de conmutación al tamaño de un convertidor?
Existe una relación inversa entre la frecuencia de conmutación y el tamaño de los componentes pasivos del convertidor. Al aumentar la frecuencia, los inductores y condensadores necesarios para filtrar la señal se reducen proporcionalmente en tamaño y peso. Sin embargo, frecuencias más altas también generan mayores pérdidas de conmutación en los semiconductores. Los nuevos materiales como el carburo de silicio y el nitruro de galio permiten operar a frecuencias elevadas manteniendo pérdidas aceptables, logrando así convertidores notablemente más compactos.
¿Qué papel juegan los disipadores de calor en estos circuitos?
Los disipadores de calor resultan esenciales porque los dispositivos semiconductores generan calor durante la conducción y la conmutación. Si la temperatura de la unión interna del semiconductor supera su límite máximo, el componente puede sufrir daños permanentes o destruirse. Los disipadores transfieren el calor del semiconductor al aire ambiente o a un sistema de refrigeración líquida, manteniendo la temperatura dentro de rangos seguros. Su diseño correcto influye directamente en la potencia máxima que el convertidor puede entregar de forma continua.
¿Qué ocurre si un convertidor genera armónicos en la red eléctrica?
Los armónicos son componentes de frecuencia no deseados que distorsionan la forma de onda de voltaje y corriente en la red. Cuando los convertidores inyectan armónicos, pueden provocar calentamiento excesivo en transformadores y cables, interferencias en equipos sensibles, disparos falsos de protecciones y aumento de pérdidas en todo el sistema de distribución. Para mitigar estos efectos se utilizan filtros pasivos con inductores y condensadores, filtros activos basados en convertidores y técnicas de modulación avanzadas que minimizan la generación de armónicos desde el origen.
¿Es posible reparar un convertidor de potencia dañado o siempre hay que reemplazarlo?
En muchos casos, los convertidores de potencia pueden repararse, especialmente cuando la falla se limita a un componente específico como un semiconductor quemado, un condensador deteriorado o un driver de compuerta defectuoso. Los técnicos especializados diagnostican la falla mediante instrumentos de medición y reemplazan el componente dañado. Sin embargo, en convertidores integrados de bajo costo o cuando el daño es extenso y afecta a múltiples etapas, la reparación puede no ser económicamente viable y resulta más práctico sustituir la unidad completa.
Conclusión
A lo largo de este artículo has podido conocer en profundidad qué es la electrónica de potencia, cuáles son sus componentes fundamentales y por qué resulta tan importante en el mundo actual. Desde sus orígenes con los rectificadores de mercurio hasta los modernos semiconductores de banda ancha, esta disciplina ha evolucionado de manera extraordinaria. Su capacidad para transformar y controlar la energía eléctrica la convierte en un pilar de la ingeniería contemporánea.
Has explorado los principales dispositivos semiconductores, los tipos de convertidores, las técnicas de modulación y control, y las numerosas aplicaciones que abarcan desde motores industriales hasta vehículos eléctricos y energías renovables. Todos estos conocimientos te permiten comprender cómo funcionan los sistemas que manejan la energía en prácticamente cualquier ámbito tecnológico. Además, las tendencias actuales te muestran hacia dónde se dirige esta disciplina y qué oportunidades ofrece para el futuro.
La electrónica de potencia seguirá siendo una de las áreas más relevantes y dinámicas dentro de la ingeniería. Esperamos que este contenido te haya resultado útil para comprender sus fundamentos y despertar tu curiosidad por seguir aprendiendo. En este sitio web encontrarás más artículos relacionados con esta y otras áreas de la ingeniería que te ayudarán a complementar y ampliar tus conocimientos.
Sigue aprendiendo:
¿Qué son los armónicos eléctricos?
Cálculo de demanda eléctrica
RETIE: Reglamento Eléctrico Colombiano
Alta tensión eléctrica
¿Qué es la luminotecnia?
Variador de frecuencia
Coordinación de protecciones eléctricas
Generadores eléctricos industriales
