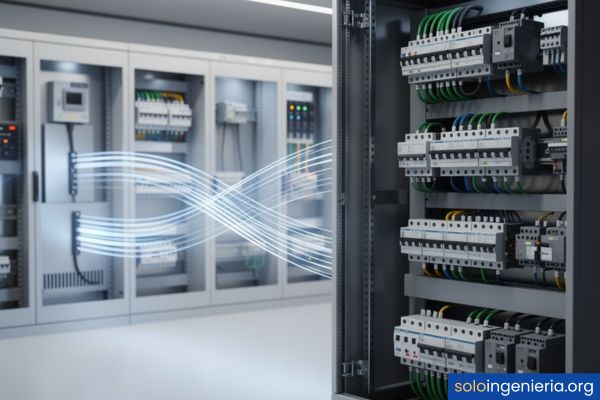

Coordinación de protecciones eléctricas

¿Qué es la coordinación de protecciones eléctricas?

Cuando ocurre una falla en un sistema eléctrico, varios dispositivos pueden detectarla al mismo tiempo. Sin embargo, no todos deben actuar. Solo el dispositivo más cercano al punto de falla debe operar primero, mientras los demás permanecen en espera.

Esa lógica de operación secuencial y ordenada es, precisamente, lo que se conoce como coordinación de protecciones eléctricas. Se trata de un proceso de ingeniería donde se analizan, seleccionan y ajustan los dispositivos de protección para que trabajen en armonía.

Imagina una cadena de interruptores desde la acometida principal hasta el último circuito derivado. Si una falla aparece en un motor, lo ideal es que solo se desconecte ese motor. El resto de la planta debe seguir funcionando con normalidad.

Para lograrlo, cada dispositivo se configura con tiempos de respuesta y umbrales de corriente específicos. Así, el más cercano a la falla actúa primero. Si este falla, el siguiente en la cadena toma el control como respaldo.

Este proceso involucra el estudio detallado de las curvas tiempo-corriente de cada elemento. También requiere conocer las corrientes de cortocircuito en cada punto del sistema y las características propias de cada equipo instalado.

La coordinación no es un ajuste único que se hace al inicio y se olvida. Cada vez que el sistema eléctrico cambia, la coordinación debe revisarse y actualizarse para garantizar que siga siendo efectiva ante las nuevas condiciones.

En el campo de la ingeniería eléctrica, este proceso representa una de las etapas más críticas del diseño. Sin una coordinación adecuada, cualquier falla menor podría provocar un apagón generalizado.

Diferencia entre coordinación y selectividad

Muchas veces estos dos términos se usan como sinónimos, pero tienen matices distintos que conviene aclarar. La coordinación es el proceso completo de estudio, selección y ajuste de dispositivos. La selectividad, en cambio, es el resultado deseado de ese proceso.

La selectividad se refiere a la capacidad del sistema para aislar únicamente la sección afectada por la falla. Es decir, que el dispositivo aguas arriba no opere antes que el dispositivo aguas abajo.

Se puede decir que la coordinación es el camino y la selectividad es la meta. Un estudio de coordinación bien ejecutado produce selectividad entre los dispositivos. Si la selectividad falla, significa que la coordinación necesita ajustes.

Existen dos niveles de selectividad. La selectividad total garantiza discriminación correcta en todo el rango de corrientes de falla posibles. La selectividad parcial solo la garantiza hasta cierto valor de corriente, por encima del cual ambos dispositivos pueden operar simultáneamente.

Por ejemplo, dos interruptores pueden estar coordinados correctamente para corrientes de falla de hasta 10.000 amperios. Pero ante una falla de 25.000 amperios, ambos podrían disparar al mismo tiempo. En ese caso, existe selectividad parcial.

Entender esta diferencia resulta clave para tomar decisiones de diseño. En algunos casos, la selectividad parcial es aceptable y económicamente más viable. En otros, como hospitales o centros de datos, se requiere selectividad total obligatoriamente.

Importancia en instalaciones eléctricas industriales

En una planta industrial, una parada no planificada puede costar miles de dólares por cada minuto de inactividad. La coordinación de protecciones reduce el impacto de las fallas al mínimo posible, desconectando solo la zona afectada.

Las instalaciones industriales suelen tener múltiples niveles de tensión. Desde la acometida en media tensión hasta los circuitos de control en baja tensión, cada nivel necesita dispositivos específicos perfectamente coordinados entre sí.

«La protección de un sistema eléctrico industrial no se mide por la cantidad de dispositivos instalados, sino por la inteligencia con la que están coordinados entre sí.»

Sin coordinación, una falla en un circuito de iluminación podría disparar el interruptor principal de la planta. Eso significa detener líneas de producción completas, dañar procesos en curso y poner en riesgo la seguridad del personal.

Además, una mala coordinación acelera el deterioro de los equipos. Los dispositivos que operan innecesariamente sufren desgaste mecánico prematuro. Los equipos aguas abajo quedan expuestos a sobrecorrientes prolongadas cuando el dispositivo correcto no actúa a tiempo.

Cuando se trabaja en el diseño de instalaciones eléctricas industriales, la coordinación de protecciones debe considerarse desde las etapas iniciales del proyecto, no como un complemento posterior.

Objetivos de la coordinación de protecciones

Todo estudio de coordinación persigue metas claras y medibles. A continuación se presentan los objetivos principales que definen el éxito de este proceso técnico.

• Selectividad: Garantizar que solo opere el dispositivo más cercano a la falla, sin afectar circuitos sanos del sistema.
• Protección de equipos: Evitar que las corrientes de falla dañen transformadores, cables, motores y demás componentes antes de ser despejadas.
• Seguridad del personal: Reducir el riesgo de arco eléctrico y exposición a condiciones peligrosas mediante tiempos de despeje rápidos.
• Continuidad del servicio: Mantener la operación en las áreas no afectadas, minimizando el impacto productivo y económico de cada falla.
• Respaldo entre dispositivos: Asegurar que, si el dispositivo principal no opera, el siguiente en la cadena actúe como protección de respaldo.
• Cumplimiento normativo: Satisfacer los requisitos de normas nacionales e internacionales aplicables al tipo de instalación.
• Optimización económica: Seleccionar dispositivos adecuados sin sobredimensionar, reduciendo costos de inversión y mantenimiento.

Cada uno de estos objetivos se interrelaciona con los demás. Por ejemplo, lograr tiempos de despeje rápidos protege tanto a los equipos como al personal. La selectividad, a su vez, asegura la continuidad del servicio.

Dispositivos de protección utilizados en la coordinación

Para llevar a cabo una coordinación efectiva, es fundamental conocer los dispositivos disponibles y sus características principales. Cada uno tiene un rol específico dentro del esquema de protección.

Dispositivo	Nivel de tensión típico	Función principal	Tiempo de operación
Fusible	Baja y media tensión	Protección contra cortocircuito	Milisegundos a segundos
Interruptor termomagnético	Baja tensión	Protección contra sobrecarga y cortocircuito	Segundos (térmico) / milisegundos (magnético)
Relé de sobrecorriente	Media y alta tensión	Detección y señalización de fallas	Ajustable según curva
Interruptor de potencia	Media y alta tensión	Interrupción de corrientes de falla elevadas	Ciclos (3-5 ciclos típicos)
Interruptor diferencial	Baja tensión	Protección contra fallas a tierra	30 milisegundos típico
Reconectador automático	Media tensión	Despeje y reconexión ante fallas transitorias	Configurable por secuencia
Seccionador fusible	Media tensión	Protección de ramales en distribución	Depende del fusible

La elección del dispositivo depende del nivel de tensión, la corriente de cortocircuito disponible y la función que debe cumplir dentro del esquema general de protección del sistema eléctrico.

Fusibles y sus curvas de operación

El fusible es el dispositivo de protección más antiguo y sencillo. Su funcionamiento se basa en un elemento metálico que se funde cuando la corriente supera un valor determinado durante cierto tiempo.

Las curvas de operación de un fusible muestran dos límites. La curva de tiempo mínimo de fusión indica cuándo el elemento comienza a derretirse. La curva de tiempo total de despeje marca cuándo la corriente queda completamente interrumpida.

Para la coordinación, se necesita que la curva de despeje total del fusible aguas abajo quede por debajo de la curva de fusión mínima del fusible aguas arriba. Si estas curvas se cruzan, la selectividad se pierde en ese rango de corrientes.

Existen diversas clases de fusibles normalizados. Los tipo K son de acción rápida y los tipo T son de acción lenta. Cada tipo tiene familias de curvas estandarizadas que facilitan enormemente el proceso de coordinación entre ellos.

Interruptores termomagnéticos

Estos dispositivos combinan dos mecanismos de protección en una sola unidad. El elemento térmico protege contra sobrecargas sostenidas y el elemento magnético actúa ante cortocircuitos de alta magnitud.

El disparo térmico funciona mediante una lámina bimetálica que se deforma con el calor generado por la sobrecorriente. Su respuesta es inversamente proporcional a la corriente. Mayor corriente significa menor tiempo de disparo.

El disparo magnético utiliza una bobina que genera una fuerza suficiente para abrir el mecanismo cuando la corriente alcanza un umbral instantáneo. Este umbral suele estar entre 5 y 10 veces la corriente nominal, según la curva del interruptor.

Las curvas B, C y D definen el rango de disparo magnético instantáneo. La curva B dispara entre 3 y 5 veces la corriente nominal. La curva C lo hace entre 5 y 10 veces. La curva D actúa entre 10 y 20 veces.

Coordinar interruptores termomagnéticos entre sí requiere verificar que sus curvas no se solapen en ningún punto del rango de corrientes de falla esperadas en la instalación.

Relés de sobrecorriente

Los relés de sobrecorriente son dispositivos de medición y lógica que no interrumpen la corriente por sí mismos. Su función es detectar la falla y enviar una señal de disparo al interruptor de potencia asociado.

Existen relés de tiempo definido y relés de tiempo inverso. Los primeros actúan siempre en el mismo tiempo, sin importar la magnitud de la corriente. Los segundos operan más rápido conforme la corriente de falla aumenta.

Las curvas de los relés de tiempo inverso se clasifican según la norma IEEE C37.112 e IEC 60255. Las más comunes son: Inversa normal, muy inversa y extremadamente inversa. Cada una tiene una pendiente distinta en el gráfico tiempo-corriente.

La gran ventaja de los relés es su flexibilidad de ajuste. Se pueden configurar la corriente de arranque (pickup), la palanca de tiempo (time dial) y los umbrales instantáneos para lograr coordinación precisa con otros dispositivos del sistema.

Los relés numéricos modernos permiten programar múltiples curvas y funciones de protección en un solo equipo. Esto simplifica la coordinación y ofrece opciones avanzadas como protección direccional y protección diferencial.

Interruptores de potencia en media y alta tensión

Estos equipos son los encargados de interrumpir físicamente las corrientes de falla en niveles de media y alta tensión. Deben soportar y despejar corrientes de cortocircuito de miles de amperios en pocos ciclos.

Su capacidad interruptiva se mide en kiloamperios (kA) y debe ser igual o superior a la corriente de cortocircuito máxima calculada en el punto de instalación. Si la capacidad es insuficiente, el interruptor puede destruirse durante una falla.

Los interruptores de potencia trabajan en conjunto con relés de protección y transformadores de corriente. El relé detecta la falla, procesa la información y envía la orden de apertura al interruptor, que ejecuta la interrupción.

Las tecnologías de extinción del arco incluyen vacío, SF6 (hexafluoruro de azufre) y aceite. Cada tecnología tiene tiempos de operación distintos que afectan directamente los márgenes disponibles para la coordinación.

Criterios fundamentales de coordinación

La coordinación entre dispositivos se logra aplicando criterios técnicos bien definidos. Estos criterios determinan cómo se diferencian las respuestas de cada dispositivo ante una misma corriente de falla.

Coordinación por tiempo

Este criterio establece retardos de tiempo escalonados entre dispositivos en serie. El dispositivo más cercano a la carga tiene el menor retardo y cada dispositivo aguas arriba tiene un retardo progresivamente mayor.

Los intervalos de tiempo entre dispositivos sucesivos suelen ser de 0,2 a 0,4 segundos. Este margen incluye el tiempo de operación del relé, el tiempo de apertura del interruptor y un factor de seguridad.

La principal desventaja de este método es que las fallas cercanas a la fuente tardan más en despejarse. En sistemas con muchos niveles de protección, el dispositivo principal puede tener retardos de varios segundos.

Esos retardos prolongados incrementan la energía del arco eléctrico y el estrés térmico sobre los equipos. Por eso, la coordinación por tiempo puro se complementa frecuentemente con elementos instantáneos en ciertos niveles.

Coordinación por corriente

En este enfoque, los dispositivos se ajustan a diferentes umbrales de corriente de arranque. Cada dispositivo tiene un pickup de corriente distinto, basado en la corriente de cortocircuito disponible en su ubicación.

Este criterio funciona bien cuando existe una diferencia significativa entre las corrientes de cortocircuito en los distintos puntos del sistema. Por ejemplo, la corriente de falla en la barra principal puede ser mucho mayor que en un circuito derivado.

Sin embargo, cuando las corrientes de cortocircuito son similares en puntos adyacentes, la coordinación por corriente resulta difícil de aplicar. Los dispositivos no pueden distinguir entre una falla local y una falla remota.

Este método es común en sistemas radiales donde la impedancia de los conductores crea diferencias naturales entre los niveles de cortocircuito. El dimensionamiento de conductores eléctricos influye directamente en estos valores.

Coordinación mixta tiempo-corriente

La mayoría de los sistemas reales utilizan una combinación de ambos criterios. Se aprovechan las diferencias de corriente donde existen y se añaden retardos de tiempo donde las corrientes son similares.

Las curvas de tiempo inverso de los relés de sobrecorriente son ideales para este enfoque. Su forma natural proporciona discriminación por corriente en fallas de alta magnitud y discriminación por tiempo en fallas de menor magnitud.

La coordinación mixta permite optimizar los tiempos de despeje en todo el rango de corrientes. Las fallas severas se despejan rápidamente gracias a los elementos instantáneos, mientras las fallas moderadas se discriminan por tiempo.

Para implementarla correctamente, se requiere un análisis detallado de las curvas tiempo-corriente de todos los dispositivos involucrados, verificando que no existan cruces ni solapamientos en ningún rango operativo.

Selectividad total frente a selectividad parcial

La selectividad total garantiza discriminación correcta desde la corriente mínima de operación hasta la corriente de cortocircuito máxima disponible en el punto de instalación. No hay ningún rango donde ambos dispositivos operen simultáneamente.

La selectividad parcial, por otro lado, garantiza discriminación solo hasta un valor determinado de corriente, llamado límite de selectividad. Por encima de ese valor, la coordinación se pierde y ambos dispositivos pueden disparar.

Lograr selectividad total entre dos dispositivos puede requerir equipos de mayor capacidad o tecnologías más costosas. En muchos proyectos, la selectividad parcial es aceptable si el límite de selectividad supera la corriente de cortocircuito máxima esperada.

La decisión entre selectividad total y parcial depende de la criticidad de la instalación. En procesos donde una parada general genera riesgos graves, se justifica la inversión en selectividad total completa.

¿Cómo hacer un estudio de coordinación de protecciones?

El estudio de coordinación sigue una metodología ordenada que va desde la recopilación de información hasta la entrega de la documentación final. Cada etapa es fundamental para obtener resultados confiables.

Recopilación de datos del sistema eléctrico

El primer paso consiste en reunir toda la información disponible sobre la instalación. Se necesitan diagramas unifilares actualizados, datos de placa de los equipos, longitudes de cable y características de la fuente de alimentación.

Los datos del suministro eléctrico incluyen la potencia de cortocircuito de la red, la relación X/R y la tensión nominal. Estos valores suelen obtenerse directamente de la compañía suministradora.

Para cada transformador se requieren: Potencia nominal, tensión de cortocircuito, grupo de conexión y relación de transformación. Para los motores: Potencia, corriente nominal, corriente de arranque y tiempo de rotor bloqueado.

También se recopilan los datos de los dispositivos de protección existentes. Esto incluye marca, modelo, calibre, rango de ajuste y curvas de operación. Si las curvas no están disponibles, deben solicitarse al fabricante.

Consultar las instalaciones eléctricas existentes con detalle permite evitar errores que comprometan todo el estudio posterior.

Cálculo de corrientes de cortocircuito

Con los datos recopilados, se calculan las corrientes de cortocircuito en cada punto relevante del sistema. Se determinan los valores de cortocircuito trifásico, bifásico y monofásico a tierra en cada barra y punto de conexión.

Estos cálculos consideran las contribuciones de todas las fuentes: La red de suministro, los generadores locales y los motores en operación. Los motores aportan corriente de cortocircuito durante los primeros ciclos de la falla.

Se deben calcular los valores máximos y mínimos de cortocircuito. Los máximos se usan para verificar las capacidades interruptivas. Los mínimos son críticos para asegurar que los dispositivos de protección detecten la falla.

Un análisis de cortocircuito eléctrico riguroso es el fundamento sobre el cual se construye todo el estudio de coordinación.

Selección y ajuste de dispositivos de protección

Con las corrientes de cortocircuito calculadas, se seleccionan los dispositivos adecuados para cada punto del sistema. Cada dispositivo debe tener una capacidad interruptiva igual o superior a la corriente de cortocircuito máxima en su ubicación.

La corriente nominal del dispositivo se elige considerando la corriente de carga máxima esperada en condiciones normales de operación. También se deben considerar las corrientes de arranque de motores y las corrientes transitorias.

Los ajustes incluyen la corriente de arranque (pickup), la curva de tiempo inverso seleccionada, el multiplicador de tiempo (time dial) y los umbrales instantáneos. Cada ajuste afecta la forma de la curva tiempo-corriente del dispositivo.

Se recomienda empezar el ajuste desde los dispositivos más cercanos a la carga e ir subiendo hacia la fuente. Esto asegura que cada nivel de protección sea compatible con los niveles adyacentes.

Para una referencia más amplia sobre los esquemas de protección disponibles, resulta útil revisar los conceptos de protecciones eléctricas industriales aplicados en entornos productivos.

Verificación de márgenes de coordinación

Una vez definidos los ajustes preliminares, se verifican los márgenes de coordinación entre cada par de dispositivos en serie. El margen de tiempo mínimo recomendado por la norma IEEE 242 es de 0,2 a 0,4 segundos entre curvas.

Este margen se verifica en todo el rango de corrientes de falla posibles, no solo en un punto. Se revisa desde la corriente mínima de operación del dispositivo aguas abajo hasta la corriente de cortocircuito máxima del sistema.

Si en algún punto las curvas se cruzan o el margen es insuficiente, se deben modificar los ajustes. A veces es necesario cambiar el tipo de curva, ajustar el time dial o incluso reemplazar el dispositivo por uno de características distintas.

La verificación debe documentarse gráficamente con diagramas de curvas superpuestas. Esto permite visualizar de forma clara si los márgenes se cumplen en todo el rango operativo.

Documentación y entrega del estudio

El estudio finalizado se entrega como un documento técnico que incluye toda la información necesaria para implementar y mantener la coordinación. Deben contener los diagramas unifilares, tablas de ajustes, curvas de coordinación y la memoria de cálculo.

Los diagramas de coordinación muestran las curvas tiempo-corriente de todos los dispositivos en serie, superpuestas en un mismo gráfico. Cada curva debe estar claramente identificada con el nombre y ubicación del dispositivo.

Las tablas de ajuste resumen los valores configurables de cada dispositivo. Incluyen: Corriente de arranque, tipo de curva, multiplicador de tiempo, umbrales instantáneos y cualquier función adicional habilitada.

La memoria de cálculo documenta los datos de entrada, las hipótesis adoptadas, los métodos de cálculo utilizados y los resultados obtenidos. Este documento permite auditar y actualizar el estudio en el futuro.

Curvas tiempo-corriente en la coordinación

Las curvas tiempo-corriente son la herramienta fundamental de todo estudio de coordinación. Representan gráficamente cómo responde cada dispositivo ante diferentes magnitudes de corriente de falla.

El eje horizontal muestra la corriente, generalmente en escala logarítmica y expresada como múltiplo de la corriente nominal. El eje vertical representa el tiempo de operación, también en escala logarítmica.

Cada dispositivo se representa como una banda definida por dos curvas: La tolerancia mínima y la tolerancia máxima. Estas bandas reflejan la variabilidad real del dispositivo según las condiciones de operación.

¿Cómo interpretar las curvas características?

Para leer una curva TCC, se localiza el valor de corriente de falla en el eje horizontal. Luego se sube verticalmente hasta interceptar la curva del dispositivo. El punto de intersección indica el tiempo que tardará ese dispositivo en operar ante esa corriente.

Si dos curvas de dispositivos en serie se superponen, significa que ambos podrían operar al mismo tiempo. Eso indica falta de coordinación en ese rango de corrientes y debe corregirse.

Las curvas también muestran los límites de daño de equipos como cables y transformadores. El dispositivo de protección debe operar antes de que la curva de daño del equipo protegido sea alcanzada.

Los puntos de referencia clave en cada curva incluyen: La corriente mínima de operación (pickup), la zona de tiempo inverso, la zona de tiempo definido y el umbral de operación instantánea.

Márgenes de coordinación entre dispositivos

El margen de coordinación es la separación temporal entre las curvas de dos dispositivos adyacentes. Este margen debe mantenerse en todo el rango de corrientes de falla, no solo en un punto específico.

Los factores que determinan el margen incluyen: La tolerancia del relé (±5 % a ±10 %), el tiempo de apertura del interruptor (3 a 8 ciclos), el sobrerecorrido del relé y un factor de seguridad adicional.

Cuando se usan relés numéricos con alta precisión, el margen puede reducirse a 0,2 segundos. Con relés electromecánicos, se recomienda usar al menos 0,3 a 0,4 segundos para compensar sus mayores tolerancias.

Ejemplos prácticos de diagramas de coordinación

Un diagrama de coordinación típico muestra tres o más dispositivos en serie, desde la carga hasta la fuente. A continuación se ilustra un esquema simplificado de cómo se organizan las curvas en un sistema radial industrial.

En este ejemplo, una falla en el motor sería despejada primero por el interruptor de nivel 1. Si este no opera, el interruptor de nivel 2 actúa como respaldo. El interruptor principal (nivel 3) es la última línea de defensa.

Los diagramas reales pueden incluir decenas de dispositivos en un solo gráfico. Por eso, los estudios suelen dividirse en secciones lógicas del sistema, cada una representada en un diagrama independiente para facilitar la lectura.

Software para estudios de coordinación de protecciones

El uso de software especializado simplifica enormemente el proceso de coordinación. Estas herramientas permiten modelar el sistema eléctrico, calcular cortocircuitos y generar las curvas TCC de forma automática.

El software no reemplaza el criterio del ingeniero, pero reduce significativamente el tiempo de análisis y minimiza errores de cálculo. Las bibliotecas de dispositivos integradas evitan buscar curvas manualmente en catálogos.

Al seleccionar un software, se deben considerar factores como la disponibilidad de la biblioteca de dispositivos de los fabricantes usados en el proyecto, la compatibilidad con normas IEEE e IEC, y la capacidad de generar reportes listos para entrega.

Normas y estándares aplicables a la coordinación

La coordinación de protecciones se rige por normas internacionales que establecen criterios, procedimientos y requisitos mínimos. Conocerlas es indispensable para hacer estudios válidos y aceptados por las autoridades competentes.

Normas IEEE para coordinación de protecciones

La norma IEEE 242 (Buff Book) es la referencia principal para coordinación de protecciones en sistemas industriales y comerciales. Abarca desde los conceptos básicos hasta los procedimientos detallados de análisis.

La IEEE 141 (Red Book) complementa la anterior con recomendaciones sobre el diseño general de sistemas eléctricos industriales. Incluye secciones dedicadas a la selección de dispositivos y sus criterios de aplicación.

La IEEE C37.112 define las ecuaciones estándar para las curvas de tiempo inverso de los relés de sobrecorriente. Esta norma permite representar y comparar curvas de diferentes fabricantes bajo un mismo formato matemático.

La serie IEEE C37 contiene múltiples documentos relacionados con interruptores, fusibles y relés. Cada uno establece requisitos de desempeño, tolerancias y métodos de prueba para los dispositivos de protección.

Estándares IEC en dispositivos de protección

La norma IEC 60255 establece los requisitos para relés de protección y medida. Define las curvas estándar de tiempo inverso (SI, VI, EI, LTI) utilizadas ampliamente en sistemas europeos y en muchos países de Latinoamérica.

La IEC 60947 cubre los dispositivos de maniobra y protección en baja tensión. Incluye requisitos para interruptores automáticos, fusibles, contactores y combinaciones de dispositivos.

La IEC 62271 abarca los equipos de alta tensión, incluyendo interruptores de potencia, seccionadores y combinaciones. Define capacidades interruptivas, secuencias de operación y métodos de ensayo.

En proyectos internacionales, es fundamental identificar qué familia de normas aplica, ya que las curvas IEEE e IEC tienen ecuaciones matemáticas diferentes y no son directamente intercambiables.

Regulaciones NOM y NEC en instalaciones eléctricas

En México, la NOM-001-SEDE establece los requisitos generales para instalaciones eléctricas. Incluye disposiciones sobre la coordinación de dispositivos de protección, especialmente en lo relacionado con selectividad y capacidad interruptiva.

En Estados Unidos, el National Electrical Code (NEC / NFPA 70) exige coordinación selectiva en ciertas aplicaciones críticas. El artículo 700 requiere selectividad en los sistemas de emergencia para evitar apagones en cargas esenciales.

La NFPA 70E complementa al NEC con requisitos de seguridad eléctrica en el lugar de trabajo. Los estudios de coordinación están directamente relacionados con el análisis de riesgo de arco eléctrico exigido por esta norma.

Es importante verificar siempre la edición vigente de cada norma, ya que los requisitos de coordinación y selectividad se han vuelto más exigentes en las revisiones recientes de estos documentos.

Errores frecuentes en la coordinación de protecciones

Incluso profesionales experimentados pueden cometer errores en el proceso de coordinación. Identificar estos errores de antemano permite prevenirlos y garantizar un estudio confiable desde el inicio.

Error frecuente	Consecuencia	Cómo evitarlo
Usar datos de cortocircuito desactualizados	Dispositivos mal dimensionados y márgenes incorrectos	Recalcular cortocircuitos cada vez que el sistema cambia
Ignorar la contribución de motores al cortocircuito	Subestimación de la corriente de falla real	Incluir todas las fuentes de cortocircuito en el modelo
No verificar la capacidad interruptiva de los dispositivos	Riesgo de explosión o falla catastrófica del dispositivo	Comparar capacidad interruptiva con corriente máxima de falla
Coordinar solo en un punto de corriente	Pérdida de selectividad en otros rangos de corriente	Verificar márgenes en todo el rango de corrientes de falla
Mezclar curvas IEEE e IEC sin conversión	Curvas incompatibles que generan resultados engañosos	Usar un solo estándar de curvas o convertir correctamente
No considerar las tolerancias de los dispositivos	Márgenes de coordinación insuficientes en la práctica	Usar bandas de tolerancia en lugar de curvas nominales
Omitir la curva de daño del cable o transformador	Equipo dañado antes de que opere la protección	Incluir curvas de daño de todos los equipos protegidos
No documentar el estudio adecuadamente	Imposibilidad de actualizar o auditar la coordinación	Registrar datos, hipótesis, cálculos y resultados completos
No considerar las corrientes de arranque de motores	Disparos en falso durante el arranque normal de equipos	Incluir curvas de arranque y ajustar pickups por encima de ellas
Copiar ajustes de otra instalación sin analizarlos	Coordinación inválida por condiciones diferentes del sistema	Hacer un estudio específico para cada instalación

Cada error mencionado puede comprometer la seguridad de las personas y la integridad de los equipos. La prevención empieza con una metodología ordenada y la revisión cruzada de cada etapa del estudio.

Preguntas frecuentes

¿Cuándo es obligatorio un estudio de coordinación?

La obligatoriedad depende de la normativa local y del tipo de instalación. En general, las instalaciones industriales con niveles de media tensión y las que alimentan cargas críticas como hospitales, centros de datos y sistemas de emergencia requieren un estudio formal de coordinación. Normas como la NFPA 70 (NEC) exigen coordinación selectiva en circuitos de emergencia y sistemas legalmente requeridos. En muchos países de Latinoamérica, las compañías eléctricas solicitan el estudio como parte de los requisitos para la conexión de nuevos suministros industriales en media tensión.

¿Qué diferencia hay entre coordinación y discriminación?

Ambos términos se utilizan frecuentemente como equivalentes en la práctica profesional, aunque tienen orígenes distintos. El término coordinación es más usado en la tradición norteamericana bajo normas IEEE, mientras que discriminación es más común en contextos donde se aplican normas IEC y en la tradición europea. En esencia, ambos describen la capacidad de un sistema de protección para que solo opere el dispositivo más cercano a la falla mientras los demás permanecen inactivos. La diferencia es puramente terminológica y regional, no conceptual.

¿Con qué frecuencia se debe actualizar el estudio?

No existe un período fijo universal, pero se recomienda revisar la coordinación cada vez que ocurra un cambio significativo en el sistema eléctrico. Esto incluye la incorporación de nuevos transformadores, motores de gran capacidad, generadores o cualquier modificación que altere las corrientes de cortocircuito. Como referencia práctica, muchas empresas realizan una revisión completa cada tres a cinco años, incluso sin cambios aparentes. También es necesario actualizar el estudio cuando se reemplazan dispositivos de protección por modelos de características diferentes a los originalmente especificados en el diseño.

¿Se pueden coordinar protecciones de distintos fabricantes?

Sí, es posible y, de hecho, es una situación muy común en instalaciones reales. La clave está en disponer de las curvas tiempo-corriente de cada dispositivo, independientemente del fabricante. Las normas IEEE e IEC estandarizan las formas de las curvas y los métodos de representación, lo que permite comparar dispositivos de marcas diferentes en un mismo diagrama. El software especializado facilita este proceso al incluir bibliotecas con datos de múltiples fabricantes. Lo importante es verificar que los márgenes de coordinación se cumplan y que la compatibilidad de las curvas sea real, no asumida.

¿Qué datos se necesitan para el estudio de coordinación?

Se necesita un diagrama unifilar actualizado del sistema, la potencia de cortocircuito de la fuente de alimentación suministrada por la compañía eléctrica, los datos de placa de todos los transformadores, motores y generadores, las longitudes y calibres de los conductores y las características de los dispositivos de protección instalados. Además, se requieren las curvas tiempo-corriente de cada dispositivo, información sobre las corrientes de arranque de motores y los modos de operación del sistema. Sin datos completos y precisos, cualquier estudio de coordinación puede arrojar resultados incorrectos que comprometan la seguridad.

¿Cómo afecta una ampliación de planta a la coordinación existente?

Cada ampliación modifica las condiciones del sistema eléctrico y, por lo tanto, puede invalidar la coordinación previa. Al agregar cargas nuevas, especialmente motores grandes o transformadores adicionales, cambian las corrientes de cortocircuito en varios puntos del sistema. Los dispositivos que estaban correctamente coordinados podrían perder sus márgenes de selectividad ante los nuevos niveles de falla. Es fundamental recalcular las corrientes de cortocircuito y verificar que todos los dispositivos existentes y nuevos sigan coordinados entre sí antes de poner en servicio la ampliación.

¿Por qué disparan dos interruptores al mismo tiempo durante una falla?

El disparo simultáneo de dos interruptores indica una falta de coordinación entre ellos. Esto ocurre cuando las curvas tiempo-corriente de ambos dispositivos se solapan en el rango de corriente de la falla que se presentó. También puede suceder cuando el margen de tiempo entre ambos es insuficiente para que el dispositivo aguas arriba reconozca que el aguas abajo ya ha operado. Otras causas incluyen ajustes incorrectos en los relés, corrientes de cortocircuito superiores a las previstas en el estudio original o el uso de dispositivos cuyas curvas no son compatibles entre sí.

¿Se puede lograr coordinación sin usar software especializado?

Técnicamente es posible, sobre todo en sistemas pequeños con pocos niveles de protección. Se puede hacer de forma manual utilizando las curvas proporcionadas por los fabricantes en papel logarítmico, superponiendo las curvas de los dispositivos en serie y verificando visualmente los márgenes. Sin embargo, este método es lento, propenso a errores y difícil de documentar profesionalmente. Para sistemas con múltiples niveles de tensión, varios alimentadores y decenas de dispositivos, el uso de software es prácticamente indispensable para obtener resultados confiables en tiempos razonables.

¿Qué sucede si la corriente de falla supera la capacidad interruptiva de un dispositivo?

Si la corriente de cortocircuito real supera la capacidad interruptiva del dispositivo, este no podrá interrumpir la corriente de forma segura. Las consecuencias pueden incluir destrucción del dispositivo, incendio, explosión por arco eléctrico y daño a equipos y personas cercanas. Esta es una de las verificaciones más críticas del estudio de coordinación. Cada dispositivo debe tener una capacidad interruptiva certificada igual o superior a la corriente máxima de cortocircuito calculada en su punto de instalación, incluyendo todas las fuentes de aporte presentes en el sistema.

¿Influye el tipo de puesta a tierra del sistema en la coordinación?

Sí, el esquema de puesta a tierra influye directamente en los valores de corriente de falla a tierra, que es uno de los tipos de falla más comunes. Un sistema sólidamente puesto a tierra tendrá corrientes de falla monofásica elevadas, similares a las trifásicas. Un sistema con resistencia de puesta a tierra limita esas corrientes a valores mucho menores. Esto afecta la sensibilidad necesaria en los relés de tierra y los tiempos de operación requeridos. La coordinación de las protecciones de falla a tierra se realiza de manera independiente a la coordinación de fases y requiere un análisis específico.

Conclusión

A lo largo de este artículo has podido comprender que la coordinación de protecciones eléctricas es mucho más que un trámite técnico. Es un proceso de ingeniería que garantiza la seguridad del personal, la integridad de los equipos y la continuidad operativa de cualquier sistema eléctrico.

Has visto los dispositivos involucrados, los criterios de coordinación por tiempo y corriente, los pasos para hacer un estudio completo y las normas que lo respaldan. Todo este conocimiento te permite evaluar si tu instalación cuenta con una coordinación adecuada o si necesita una revisión. También puedes aplicar estos fundamentos al momento de diseñar nuevos proyectos desde cero.

Dominar estos conceptos te posiciona como un profesional más preparado y consciente de la importancia de cada ajuste en un esquema de protección. En este sitio web encontrarás más contenidos relacionados con estos temas para seguir ampliando tu formación técnica de manera sólida y práctica.

Sigue aprendiendo:
