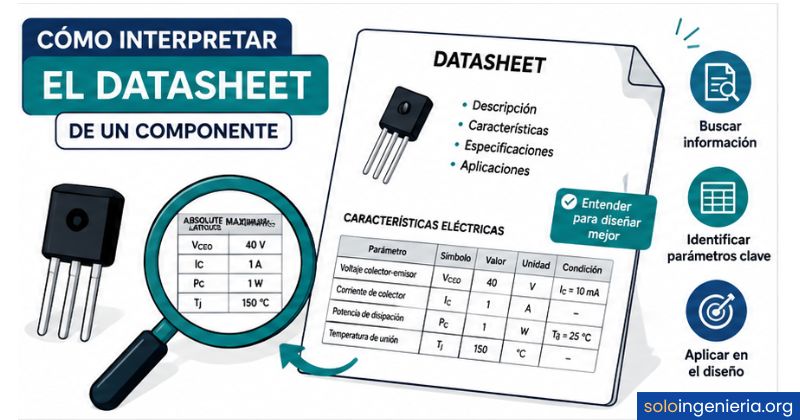

¿Cómo interpretar el datasheet de un componente?

¿Qué es un datasheet y para qué sirve?

Un datasheet es el documento técnico oficial que el fabricante publica para describir todas las características de un componente electrónico. Incluye su funcionamiento, los límites que no debes superar, la disposición de sus terminales y los parámetros que definen su comportamiento en un circuito. Sin ese documento, trabajar con un componente desconocido es prácticamente adivinar.

Su utilidad va más allá de saber cómo conectar un pin. Con el datasheet puedes verificar si un componente aguanta la tensión de tu fuente, si su consumo encaja con tu diseño o si su rango de temperatura es compatible con el entorno donde operará. Es, en términos prácticos, la referencia definitiva antes de soldar cualquier cosa.

Diferencia entre datasheet y manual de usuario

Un manual de usuario explica cómo operar un producto terminado: un televisor, una impresora o un equipo de medición. El datasheet, en cambio, describe el comportamiento eléctrico y físico del componente en sí, no del producto donde está integrado. Mientras el manual habla de funciones para el usuario final, el datasheet habla de parámetros para el diseñador o el técnico que trabaja a nivel de circuito.

En la práctica, esta diferencia importa mucho. Si estás reparando una fuente de alimentación o diseñando un circuito desde cero, el datasheet es lo que necesitas. El manual de usuario no te dirá nada sobre cuántos miliamperios puede entregar un pin de salida o qué ocurre si superas la temperatura de operación del integrado.

¿Dónde encontrar el datasheet de un componente?

La fuente más confiable siempre es el sitio web oficial del fabricante. Empresas como Texas Instruments, STMicroelectronics, NXP o Microchip publican todos sus datasheets de forma gratuita y con actualizaciones periódicas. Buscar directamente en la web del fabricante garantiza que tienes la versión más reciente y sin errores de transcripción.

También existen repositorios especializados de uso habitual en la comunidad: Alldatasheet, Datasheetcatalog o el propio buscador de Mouser y DigiKey. Son útiles cuando necesitas comparar componentes de distintos fabricantes. Sin embargo, siempre conviene verificar la versión del documento frente al original del fabricante, ya que algunas copias en internet pueden estar desactualizadas.

Estructura de un datasheet: secciones clave

Los datasheets no tienen una estructura universal obligatoria, pero la gran mayoría sigue un orden lógico que se repite en casi todos los fabricantes. Conocer ese orden te permite localizar cualquier dato en segundos, sin necesidad de leer el documento entero de principio a fin. A continuación se describen las secciones que encontrarás con más frecuencia.

Página de resumen o descripción general

La primera página es la más accesible de todo el datasheet. Resume en pocas frases qué hace el componente, para qué aplicaciones está pensado y en qué presentaciones o encapsulados se comercializa. Es el punto de partida ideal: te permite decidir si ese componente tiene sentido para tu proyecto antes de adentrarte en las especificaciones técnicas detalladas.

Aquí también suelen aparecer las características más destacadas en forma de lista breve: tensión de operación, corriente máxima, tipo de señal que maneja o funciones integradas. No son los datos completos, pero te dan una visión general suficiente para saber si vale la pena seguir leyendo o si necesitas buscar otro componente.

Pinout y diagrama de conexiones

El pinout es el diagrama que muestra la distribución física de los terminales del componente y la función de cada uno. Es una de las secciones que más se consultan durante el diseño o la reparación de un circuito, porque conectar un pin incorrecto puede dañar el componente de forma irreversible o hacer que el circuito no funcione en absoluto.

Junto al diagrama gráfico, los datasheets suelen incluir una tabla de descripción de pines con el número, el nombre y una explicación breve de su función. Esa tabla es especialmente útil cuando trabajas con circuitos integrados que tienen muchos terminales, como microcontroladores o amplificadores de instrumentación.

Absolute Maximum Ratings: valores máximos absolutos

Esta sección indica los límites absolutos que el componente puede soportar antes de sufrir un daño permanente. Son los valores que jamás debes superar, ni siquiera de forma puntual o durante fracciones de segundo. Incluye tensión máxima entre terminales, corriente máxima, temperatura de unión y, en algunos casos, potencia disipada máxima.

Un error frecuente es confundir estos valores con los de operación normal. Los Absolute Maximum Ratings no son el rango de trabajo: son el umbral por encima del cual el fabricante no puede garantizar que el componente sobreviva. Diseñar el circuito para que opere cerca de esos límites no es una buena práctica, aunque técnicamente no los supere.

Condiciones de operación recomendadas

Si los Absolute Maximum Ratings definen el borde del precipicio, las condiciones de operación recomendadas son el terreno seguro donde debes moverte. Este apartado fija el rango de tensión, corriente y temperatura dentro del cual el fabricante garantiza que el componente funcionará correctamente y con los parámetros publicados en la hoja de características eléctricas.

Aquí es donde debes anclar tu diseño. Si tu circuito opera dentro de este rango, puedes confiar en los valores que aparecen en el resto del datasheet. Si te sales de este rango pero sigues por debajo de los máximos absolutos, el componente puede sobrevivir, pero su comportamiento real podría diferir de lo especificado.

Características eléctricas

La tabla de características eléctricas es el núcleo del datasheet. Muestra los parámetros clave del componente con tres columnas: el valor mínimo garantizado, el valor típico y el valor máximo. Entender qué columna usar en cada situación es fundamental para hacer un diseño robusto que funcione con cualquier unidad fabricada, no solo con la que tienes en la mano.

Fíjate también en las condiciones de prueba que acompañan cada fila de la tabla. Muchos parámetros solo son válidos a una temperatura concreta, una tensión de alimentación determinada o una frecuencia específica. Si tu circuito trabaja en condiciones distintas, el valor real del componente podría diferir del que aparece en la tabla.

Gráficas de rendimiento y curvas características

Las gráficas muestran cómo varía el comportamiento del componente cuando cambian las condiciones de operación. Una curva puede revelar, por ejemplo, que la corriente de salida cae considerablemente cuando la temperatura supera los 60 °C, algo que nunca leerías en una simple tabla de valores estáticos. Son el complemento visual de los datos numéricos.

Para un estudiante o técnico que se acerca por primera vez a un datasheet, estas gráficas pueden parecer secundarias. Pero en diseño real son muy útiles para anticipar comportamientos no ideales: saturación de ganancia, caída de eficiencia a alta frecuencia o variación de la tensión de umbral con la temperatura. Aprende a leer los ejes y las curvas y tendrás información que va mucho más allá del valor típico de la tabla.

¿Cómo leer el datasheet de un componente paso a paso?

Intentar leer un datasheet de principio a fin es el error más común entre quienes se acercan al tema por primera vez. Un datasheet funciona como un manual de referencia técnica: no se lee entero, se consulta en orden según lo que necesitas en cada momento. El siguiente proceso te permite extraer la información útil de forma rápida y sin perderte en detalles que no son relevantes para tu caso.

Paso 1 — Identifica el componente y verifica el número de parte

Antes de abrir cualquier sección, comprueba que el número de parte del datasheet coincide exactamente con el componente que tienes en mano o que piensas utilizar. Dos componentes con nombres casi idénticos pueden tener características completamente distintas: un LM358 y un LM358N, por ejemplo, pueden diferir en encapsulado o en rangos de temperatura, con consecuencias reales en el diseño.

Este paso parece trivial, pero evita errores graves. Los fabricantes suelen añadir sufijos al número base para indicar variantes como el tipo de encapsulado, el rango de temperatura industrial o de consumidor, o la versión con menor consumo. Confirmar el número completo antes de proceder te ahorra muchos problemas posteriores.

Paso 2 — Lee la descripción general

La descripción general de la primera página te dice en pocas líneas para qué sirve el componente, en qué tipo de aplicaciones se usa y qué lo diferencia de otros de la misma familia. Con solo leer este apartado puedes confirmar si el componente es adecuado para tu proyecto antes de invertir tiempo en analizar sus especificaciones detalladas.

Paso 3 — Localiza el pinout

Ubica el diagrama de pines y anota la función de cada terminal que vayas a usar en tu circuito. Consulta siempre el pinout desde el datasheet oficial y no desde imágenes de terceros en internet, ya que las representaciones gráficas en tutoriales o foros pueden tener errores o corresponder a versiones distintas del componente. Una confusión de pines puede destruir el componente en segundos.

Presta atención a la orientación del diagrama: muchos integrados se representan con el componente visto desde arriba, con una muesca o punto que indica el pin 1. Si colocas el componente al revés de esa referencia y empiezas a contar desde el lado incorrecto, todo el circuito saldrá invertido.

Paso 4 — Revisa los valores máximos absolutos

Antes de diseñar cualquier etapa del circuito, localiza la tabla de Absolute Maximum Ratings y toma nota de los límites que más afectan a tu aplicación: tensión de alimentación, corriente por pin y temperatura máxima de unión. Estos valores son la primera línea de seguridad para proteger el componente y deben quedar grabados en tu diseño desde el principio.

Paso 5 — Consulta las condiciones de operación recomendadas

Una vez que conoces los límites absolutos, revisa las condiciones de operación recomendadas y asegúrate de que tu circuito trabajará dentro de ese rango. Este es el margen donde el componente opera con todas las garantías del fabricante, y donde los parámetros de la tabla de características eléctricas son válidos. Ancla aquí tu diseño y no en los valores máximos.

Paso 6 — Analiza las características eléctricas

Con las condiciones de operación claras, entra en la tabla de características eléctricas y localiza los parámetros que son críticos para tu aplicación: ganancia, corriente de salida, tensión de offset, tiempo de respuesta, eficiencia o cualquier otro dato relevante según el tipo de componente. Usa siempre el valor mínimo o máximo, no el típico, para dimensionar elementos críticos del diseño, ya que el valor típico es un promedio estadístico que ninguna unidad tiene obligación de cumplir.

Paso 7 — Interpreta las gráficas

Las gráficas completan la información de la tabla con el comportamiento dinámico del componente. Revisa especialmente las curvas que relacionan los parámetros críticos de tu diseño con la temperatura o con la frecuencia de trabajo. Un valor que parece adecuado a temperatura ambiente puede degradarse significativamente en condiciones reales de operación, y solo las gráficas te lo mostrarán.

Errores comunes al leer un datasheet

Conocer los errores más habituales te permite evitarlos desde el principio y te ahorra tiempo, dinero y componentes quemados. La mayoría no tienen que ver con no entender la electrónica, sino con malos hábitos al consultar el documento.

• Usar el valor típico para dimensionar el diseño: El valor típico es un promedio estadístico que no garantiza ninguna unidad individual. Para un diseño robusto, trabaja siempre con el valor mínimo o el máximo según el parámetro.
• Ignorar las condiciones de prueba: Cada fila de la tabla de características eléctricas tiene condiciones de prueba asociadas. Si tu circuito opera a diferente tensión o temperatura, el valor real puede ser distinto al publicado.
• Confundir Absolute Maximum Ratings con condiciones de operación: Los valores máximos absolutos no son el rango de trabajo; son el límite estructural del componente. Operar cerca de esos valores reduce drásticamente la vida útil y la fiabilidad.
• No verificar la versión del datasheet: Los fabricantes actualizan periódicamente sus hojas de datos para corregir errores o modificar especificaciones. Trabaja siempre con la versión más reciente disponible en el sitio del fabricante.
• Descargar el datasheet de repositorios no oficiales: Copias desactualizadas o con errores de transcripción circulan con frecuencia en internet. Si el número de revisión no está visible o la fuente no es el fabricante, verifica el documento antes de usarlo.
• No leer el pinout desde el encapsulado correcto: Un mismo componente puede comercializarse en varios formatos físicos con distribuciones de pines distintas. Asegúrate de que el pinout que consultas corresponde exactamente al encapsulado que tienes.

¿Qué diferencia hay entre Absolute Maximum Ratings y condiciones recomendadas?

Esta es una de las confusiones más habituales y con consecuencias más costosas. Los Absolute Maximum Ratings son el umbral de tolerancia estructural del componente, no su zona de trabajo. Superarlos, aunque sea brevemente, puede provocar un daño irreversible: rotura de la unión semiconductora, fusión de pistas internas o degradación permanente de parámetros clave.

Los valores máximos absolutos representan el estrés máximo que un componente puede tolerar antes de que ocurra un daño permanente; no son las condiciones de operación recomendadas.

Las condiciones de operación recomendadas, en cambio, son el rango dentro del cual el fabricante certifica que el componente se comportará según las especificaciones publicadas. Diseñar dentro de este margen es lo que garantiza que los parámetros del datasheet sean válidos en tu circuito. La diferencia entre ambas cifras es el margen de seguridad que tiene el fabricante para absorber variaciones del proceso de fabricación, no un margen que puedas usar en tu diseño.

Tipos de datasheets según el componente

No todos los datasheets tienen la misma extensión ni la misma estructura interna. El tipo de componente determina directamente la complejidad del documento y las secciones que encontrarás en él. Conocer esta variación te ayuda a calibrar qué esperar antes de abrir el archivo.

• Componentes pasivos simples (resistencias, condensadores, inductores): Sus datasheets son generalmente breves, de una a cuatro páginas. Incluyen tolerancias, coeficiente de temperatura, rango de tensión y dimensiones físicas. Si estás empezando, son una buena práctica para habituarte al formato. Para comprender mejor estos componentes, también puedes revisar el contenido sobre componentes pasivos y activos.
• Diodos y transistores: Añaden secciones como curvas I-V, parámetros de conmutación, resistencia térmica y condiciones de polarización. El pinout y los Absolute Maximum Ratings cobran especial importancia. Para los diodos, el comportamiento del semiconductor tipo P y tipo N es clave para interpretar sus parámetros correctamente.
• Amplificadores operacionales e integrados analógicos: Incluyen parámetros como tensión de offset, CMRR, ganancia de bucle abierto y respuesta en frecuencia. Las gráficas son especialmente relevantes en estos componentes.
• Reguladores de tensión: Sus datasheets destacan los parámetros de disipación térmica, la tensión de caída (dropout voltage) y los circuitos de aplicación típicos.
• Microcontroladores y circuitos integrados complejos: Son los datasheets más extensos, con cientos o miles de páginas. Incluyen mapas de memoria, descripciones de periféricos, diagramas de tiempos y registros de configuración. No se leen de principio a fin; se usan como referencia según la sección del diseño en la que estés trabajando.

La ingeniería electrónica abarca una enorme variedad de componentes, y cada familia tiene sus propios parámetros específicos. Con el tiempo, reconocerás qué secciones buscar primero según el tipo de componente que tengas entre manos, y el proceso de lectura se volverá cada vez más rápido y natural.

Preguntas frecuentes

¿Qué información no puede faltar en un datasheet?

Todo datasheet mínimamente completo debe incluir al menos: la descripción general del componente, el pinout con la función de cada terminal, la tabla de Absolute Maximum Ratings, las condiciones de operación recomendadas y la tabla de características eléctricas con sus valores mínimos, típicos y máximos. Sin alguno de estos elementos, el documento no es suficiente para diseñar con seguridad y conviene buscar una versión más completa del fabricante.

¿Por qué los datasheets están en inglés?

El inglés es el idioma técnico estándar en la industria electrónica a nivel mundial. Los fabricantes publican sus datasheets en inglés porque ese es el idioma que sus ingenieros, distribuidores y clientes de todo el mundo tienen como referencia común. La buena noticia es que el vocabulario técnico que aparece en un datasheet es relativamente limitado y repetitivo: con aprender unas pocas decenas de términos clave, puedes leer la gran mayoría de datasheets sin dificultad.

¿Qué significa el número de parte en un datasheet?

El número de parte, o part number, es el identificador único que el fabricante asigna a un componente específico con unas características concretas. Generalmente, incluye un código base que identifica la familia del componente y uno o varios sufijos que indican variantes: tipo de encapsulado, rango de temperatura de operación, versión con bajo consumo o versión libre de plomo, entre otros. Dos componentes con el mismo código base pero distinto sufijo pueden tener diferencias que afecten directamente al diseño.

¿Cómo sé si un componente puede reemplazar a otro?

Para verificar si un componente puede sustituir a otro, debes comparar sus datasheets punto por punto en los parámetros críticos para tu aplicación: tensión de operación, corriente máxima, pinout, tipo de encapsulado y condiciones de temperatura. Que dos componentes tengan funciones similares no significa que sean intercambiables directamente. Algunas diferencias en el pinout o en la tensión de umbral pueden requerir ajustes en el circuito. También puedes consultar la sección de «cross-reference» o equivalencias que algunos fabricantes incluyen al final del datasheet. El estudio del código de colores de las resistencias es un buen punto de partida para entender cómo se codifican valores físicos en los propios componentes.

¿Qué son las curvas características en un datasheet?

Las curvas características son gráficas que muestran cómo varía un parámetro del componente en función de otra variable, como la temperatura, la tensión de alimentación o la frecuencia de trabajo. A diferencia de la tabla de características eléctricas, que ofrece valores estáticos medidos en condiciones fijas, las curvas muestran el comportamiento dinámico del componente a lo largo de un rango continuo. Son especialmente útiles para detectar degradaciones de rendimiento en condiciones extremas y para verificar la estabilidad del diseño en un rango amplio de condiciones de operación.

¿Qué pasa si opero un componente cerca de sus valores máximos absolutos?

Operar cerca de los valores máximos absolutos, aunque no se superen, implica que el componente trabaja fuera de las condiciones de operación recomendadas. Esto tiene consecuencias reales: los parámetros eléctricos publicados en el datasheet ya no están garantizados, la vida útil del componente se reduce notablemente y el riesgo de fallo aumenta ante cualquier pico transitorio de tensión o temperatura. Para diseños que deben funcionar de forma fiable durante años, se recomienda operar con un margen de seguridad de al menos un 20–30% por debajo de los valores máximos absolutos.

¿Se puede confiar en todos los datasheets disponibles en internet?

No todos los datasheets que circulan por internet son fiables. Existen copias con errores de transcripción, versiones desactualizadas o documentos que corresponden a variantes distintas del componente que buscas. La práctica más segura es descargar siempre el datasheet directamente desde el sitio web oficial del fabricante, verificando que el número de revisión sea el más reciente. Si el documento no indica el fabricante original, la fecha de revisión o no coincide exactamente con el número de parte, es preferible no usarlo como referencia de diseño.

Conclusión

Interpretar el datasheet de un componente es una de las habilidades más prácticas que puedes desarrollar en electrónica. No se trata de leer todo el documento, sino de saber exactamente dónde encontrar cada tipo de información y qué significa cada sección. Una vez que internalizas esa lógica, cualquier componente que tengas en mano se vuelve comprensible, independientemente de su complejidad.

Los pasos clave son siempre los mismos: verificar el número de parte, confirmar el pinout desde la fuente oficial, respetar los valores máximos absolutos y diseñar dentro de las condiciones de operación recomendadas. Usar el valor mínimo o máximo en lugar del típico para dimensionar elementos críticos es un hábito que diferencia a quienes hacen diseños robustos de quienes resuelven problemas en producción. Aplica este proceso desde el primer componente y verás cómo tus circuitos se vuelven más predecibles y fiables.
