Tipos de filtros electrónicos para controlar cualquier señal

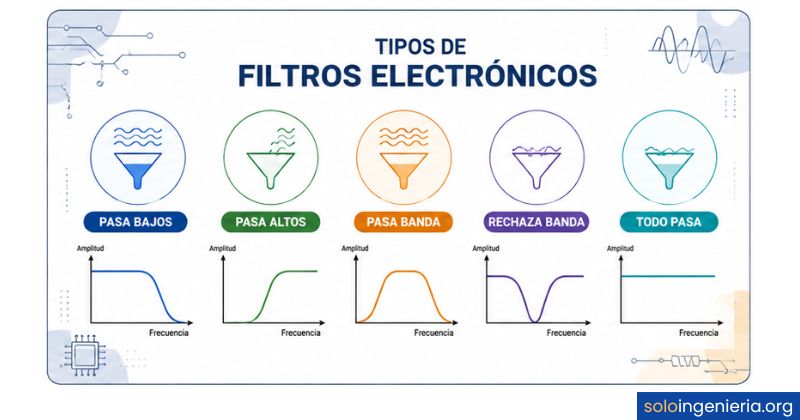

tipos de filtros electrónicos

Cada vez que escuchas música en un parlante, recibes una llamada o sintonizas una emisora de radio, hay un filtro electrónico trabajando en segundo plano. Son componentes que raramente se ven, pero sin ellos ninguna señal llegaría limpia a su destino. Si te preguntas cómo funciona ese proceso y qué diferencia a unos filtros de otros, estás a punto de entenderlo.

tipos de filtros electrónicos

¿Qué es un filtro electrónico?

Un filtro electrónico es un circuito que deja pasar señales eléctricas dentro de ciertos rangos de frecuencia mientras bloquea el paso de otras. Su función no se limita a «quitar ruido»: puede aislar una frecuencia específica, eliminar interferencias o seleccionar únicamente la parte de la señal que te interesa conservar.

Puedes pensar en él como un portero de acceso a un circuito. Decide, según la frecuencia, qué señales entran y cuáles se quedan fuera. Esa decisión la toma de forma continua y automática, sin importar cuántas frecuencias lleguen mezcladas a su entrada.

Concepto de filtro electrónico: entrada de señal, filtrado y salida Diagrama que ilustra cómo un filtro electrónico selecciona frecuencias: señal mezclada entra, el filtro actúa y la señal filtrada sale. Señal de entrada (múltiples frecuencias) Filtro electrónico Selecciona frecuencias Señal de salida (frecuencias seleccionadas) Funcionamiento básico de un filtro electrónico

Lo que hace posible ese proceso es su función de transferencia, una expresión matemática que describe cómo responde el filtro ante cada frecuencia. Cualquier combinación de componentes activos o pasivos que logre una función de transferencia determinada se considera un filtro de ese tipo, sin importar cómo esté construido físicamente.

Clasificación general de los filtros electrónicos

Antes de ver los tipos según su respuesta en frecuencia, conviene entender las dos grandes clasificaciones que organizan a todos los filtros electrónicos. La primera distinción se hace según la naturaleza de la señal que procesan; la segunda, según los componentes con los que están construidos.

Clasificación general de los tipos de filtros electrónicos Árbol que muestra la clasificación de los filtros electrónicos en analógicos, digitales, pasivos y activos. Filtros electrónicos Analógicos Digitales Pasivos Activos Procesan señales continuas. Usan R, L y C como componentes. Procesan señales discretas. Se implementan en software o DSP. Solo usan R, L, C. Sin fuente de energía adicional. Incluyen amplificadores o transistores. Clasificación general de los filtros electrónicos según señal y componentes

Filtros analógicos

Un filtro analógico trabaja con señales continuas, es decir, señales que pueden tomar cualquier valor dentro de un rango. Son los más antiguos y los más comunes en circuitos de audio, radiofrecuencia y alimentación eléctrica. Se implementan con componentes físicos como resistencias, condensadores e inductores, y responden en tiempo real a los cambios de la señal.

Filtros digitales

Un filtro digital opera sobre señales que han sido convertidas a valores discretos, es decir, señales muestreadas y codificadas numéricamente. Su gran ventaja es que se pueden modificar por software sin cambiar ningún componente físico. Se usan ampliamente en procesadores de señal digital (DSP), en sistemas de audio profesional y en telecomunicaciones modernas, donde la flexibilidad y la precisión son prioritarias. Para entender mejor cómo una señal pasa de continua a discreta, puedes revisar la explicación sobre la diferencia entre señal analógica y señal digital.

Filtros pasivos

Los filtros pasivos solo utilizan componentes que no requieren una fuente de energía externa para funcionar: resistencias (R), bobinas o inductores (L) y condensadores (C). No amplifican la señal de salida; en la mayoría de los casos, introducen cierta pérdida de potencia. Son robustos, económicos y suficientes para aplicaciones donde la señal de entrada tiene potencia adecuada.

Filtros activos

Los filtros activos incorporan componentes que requieren alimentación, como amplificadores operacionales o transistores. Pueden amplificar la señal filtrada, lo que los hace ideales cuando la señal de entrada es débil. También permiten diseñar respuestas en frecuencia más precisas y complejas sin necesidad de usar inductores, que suelen ser voluminosos y caros. Su desventaja principal es que dependen de una fuente de alimentación estable.

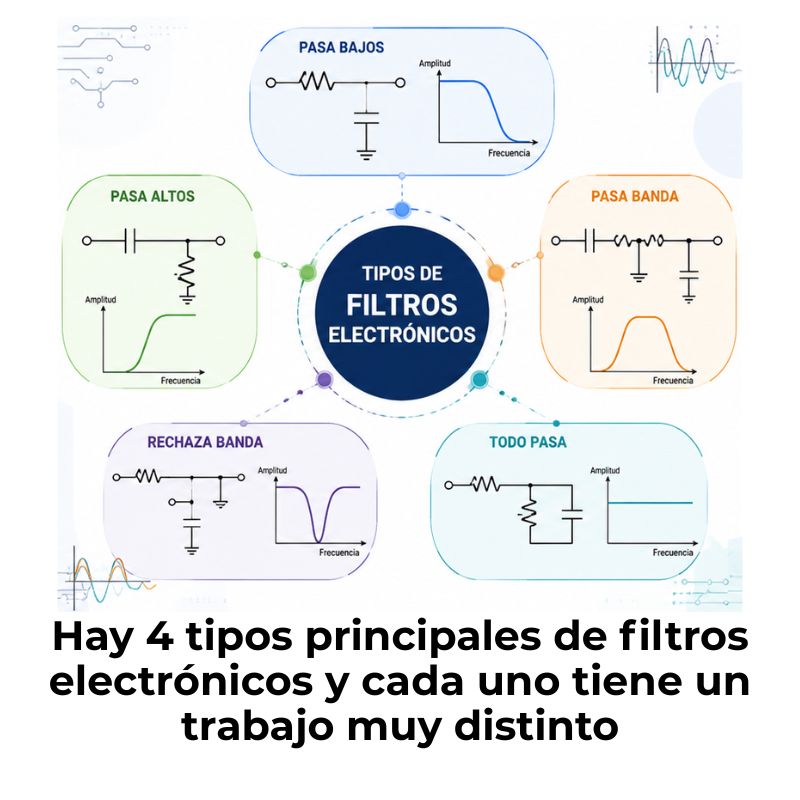

¿Cuáles son los tipos de filtros según su respuesta en frecuencia?

Esta es la clasificación más utilizada en electrónica. Agrupa a los filtros según qué parte del espectro de frecuencia dejan pasar y qué parte bloquean. Existen cuatro tipos fundamentales, y cada uno responde a una necesidad técnica diferente dentro de un circuito.

Tipos de filtros electrónicos según respuesta en frecuencia Cuatro tarjetas que muestran los tipos de filtros electrónicos: pasa bajos, pasa altos, pasa banda y elimina banda. Filtros según respuesta en frecuencia Pasa bajos Low Pass Filter (LPF) Deja pasar bajas frecuencias y atenúa las más altas. Pasa altos High Pass Filter (HPF) Atenúa las bajas frecuencias y deja pasar las más altas. Pasa banda Band Pass Filter (BPF) Solo deja pasar un rango específico de frecuencias. Elimina banda Band Stop Filter (BSF) Bloquea un rango concreto y deja pasar el resto. Los cuatro tipos fundamentales de filtros electrónicos según su respuesta en frecuencia

Filtro pasa bajos

El filtro pasa bajos, conocido en inglés como Low Pass Filter (LPF), permite el paso de todas las frecuencias que se encuentran por debajo de un umbral denominado frecuencia de corte, y atenúa progresivamente las frecuencias que la superan. Se usa, por ejemplo, en sistemas de audio para separar los graves de las frecuencias altas antes de enviarlos al altavoz correspondiente.

Filtro pasa altos

El filtro pasa altos o High Pass Filter (HPF) hace exactamente lo opuesto: atenúa las señales por debajo de la frecuencia de corte y permite el paso de las que la superan. Es muy usado para eliminar componentes de baja frecuencia no deseados, como el zumbido de la red eléctrica (50 Hz o 60 Hz) en equipos de audio o instrumentación.

Filtro pasa banda

El filtro pasa banda o Band Pass Filter (BPF) deja pasar únicamente las frecuencias comprendidas entre dos valores: una frecuencia de corte inferior y una frecuencia de corte superior. Todo lo que queda fuera de ese rango se atenúa. Su aplicación más conocida es la sintonización de canales en receptores de radio, donde se necesita aislar una frecuencia específica del espectro radioeléctrico.

Filtro elimina banda (notch)

El filtro elimina banda, también llamado Band Stop Filter (BSF) o filtro notch cuando la banda bloqueada es muy estrecha; hace lo contrario al pasa banda: bloquea un rango concreto de frecuencias y deja pasar todo lo demás. Se usa cuando necesitas eliminar una frecuencia molesta muy específica, como una interferencia electromagnética, sin afectar el resto de la señal.

Filtros según su función de transferencia

Dentro de cada tipo por respuesta en frecuencia, existen distintas aproximaciones matemáticas que definen con precisión cómo se comporta un filtro en la zona de transición entre la banda pasante y la banda bloqueada. Estas aproximaciones se conocen por el apellido de los matemáticos que las desarrollaron y determinan el compromiso entre selectividad, rizado y estabilidad de fase.

Tipo de filtro Característica principal Aplicación típica
Butterworth Respuesta maximalmente plana en la banda pasante, sin rizado. Audio de alta fidelidad y señales donde la uniformidad es prioritaria.
Chebyshev Transición más abrupta, pero con rizado en la banda pasante o en la banda de parada. Telecomunicaciones donde importa la selectividad más que la planicidad.
Bessel Fase lineal: preserva la forma de la señal en el tiempo. Menor selectividad. Procesamiento de señales donde la distorsión temporal es inaceptable.
Elíptico Transición más rápida de todas, pero con rizado tanto en la banda pasante como en la de parada. Aplicaciones donde se necesita la mayor selectividad posible con el menor número de componentes.

Filtro de Butterworth

El filtro de Butterworth ofrece la respuesta más plana posible dentro de la banda de paso, lo que significa que amplifica o atenúa por igual todas las frecuencias dentro de esa zona, sin oscilaciones. Su transición hacia la banda bloqueada es más gradual que la de otros tipos, pero su comportamiento uniforme lo hace ideal cuando la distorsión de amplitud es inaceptable.

Filtro de Chebyshev

El filtro de Chebyshev logra una transición más abrupta entre la banda pasante y la banda bloqueada a costa de introducir un rizado (pequeñas oscilaciones) en la banda que no está bloqueada. Existe en dos variantes: tipo I, con rizado en la banda pasante, y tipo II, con rizado en la banda de parada. Es más selectivo que el Butterworth con el mismo número de componentes.

Filtro de Bessel

A diferencia de los anteriores, el filtro de Bessel prioriza la linealidad de fase sobre la selectividad en frecuencia. Eso quiere decir que todas las frecuencias de la señal tardan el mismo tiempo en atravesar el filtro, lo que preserva la forma de onda original. Se usa en aplicaciones de procesamiento de señal donde la distorsión temporal es más problemática que la falta de selectividad.

Filtro elíptico

El filtro elíptico, también conocido como filtro de Cauer, ofrece la transición más rápida posible entre la banda pasante y la banda de parada, pero presenta rizado en ambas bandas. Es el tipo más selectivo que existe para un orden dado, lo que lo hace muy eficiente cuando se necesita máxima selectividad con el menor número de componentes y se puede tolerar algo de rizado en la respuesta.

Componentes que forman un filtro electrónico

La forma física de un filtro depende directamente de los componentes que lo integran. Conocer qué hace cada uno te ayuda a entender por qué un filtro se comporta de una manera y no de otra ante una señal determinada.

Componentes electrónicos usados en filtros electrónicos Diagrama de los componentes de un filtro electrónico: resistencia, condensador, inductor y amplificador operacional. R Resistencia Limita el flujo de corriente. Define la frecuencia de corte junto a C o L. Componente en filtros RC y RL. C Condensador Bloquea continua y deja pasar altas frecuencias. Clave en filtros pasa altos y pasa bajos con R. L Inductor Bloquea altas frecuencias y conduce las bajas. Complementa al condensador en filtros LC. A Amplificador Presente en filtros activos. Amplifica la señal filtrada y evita el uso de inductores en muchos diseños. Componentes principales que conforman los distintos tipos de filtros electrónicos

El comportamiento opuesto entre condensadores e inductores es la base del filtrado pasivo. Los inductores bloquean señales de alta frecuencia y conducen las de baja frecuencia, mientras que los condensadores hacen exactamente lo contrario. Combinar ambos con una resistencia te permite construir filtros con frecuencias de corte muy precisas.

En los filtros de orden superior —es decir, con más de un elemento reactivo— la combinación de componentes se vuelve más elaborada. Los filtros LC de varios polos, por ejemplo, permiten una transición más abrupta entre la banda pasante y la banda bloqueada, lo que los hace más selectivos. A mayor orden, más pronunciada es la pendiente de atenuación, aunque también aumenta la complejidad del diseño y el coste de los componentes.

Aplicaciones reales de los filtros electrónicos

Los filtros electrónicos están presentes en prácticamente todos los sistemas que procesan señales. Su presencia muchas veces pasa desapercibida, pero sin ellos sería imposible obtener señales limpias, transmisiones fiables o audio de calidad. A continuación, algunas de las áreas donde los encontrarás con más frecuencia.

🔊 Sistemas de audio

Los filtros pasa bajos dirigen las frecuencias graves al subwoofer, los pasa altos envían los agudos al tweeter y los pasa banda alimentan los altavoces de rango medio. Sin este reparto, el sonido sería una mezcla caótica.

📡 Telecomunicaciones

Los filtros pasa banda permiten sintonizar una frecuencia de radio o un canal de televisión específico sin interferencias. Son fundamentales en antenas, receptores y transmisores de cualquier tipo.

⚡ Fuentes de alimentación

Los filtros pasa bajos eliminan el rizado de alterna que queda después de rectificar la corriente. El resultado es una tensión continua más estable y limpia para alimentar los circuitos.

🏥 Equipos médicos

En electrocardiógrafos y electroencefalógrafos, los filtros eliminan interferencias de la red eléctrica y ruido muscular para que la señal bioeléctrica del paciente llegue limpia al sistema de registro.

📷 Procesamiento de imagen

En cámaras digitales y sistemas de visión artificial, los filtros digitales suavizan el ruido de la imagen (paso bajos) o realzan bordes y detalles (paso altos), mejorando la calidad del resultado final.

🏭 Control industrial

En sensores y sistemas de medición, los filtros eliminan vibraciones mecánicas captadas como ruido eléctrico y permiten que el sistema de control reciba únicamente la señal del proceso que le interesa monitorizar.

Los filtros electrónicos forman parte del núcleo de muchas ramas de la electrónica: desde la electrónica de potencia hasta los sistemas de comunicaciones. Su presencia transversal hace que comprenderlos sea uno de los pasos más útiles que puedes dar si te estás adentrando en esta disciplina.

Diferencias entre filtros activos y pasivos

Esta distinción es una de las más prácticas a la hora de diseñar o analizar un circuito. No se trata solo de los componentes que usan, sino también de sus capacidades, sus limitaciones y los contextos en los que cada uno resulta más apropiado.

Comparativa entre filtros activos y pasivos en electrónica Tabla visual comparativa de los filtros activos y pasivos según sus características principales. Característica Filtro pasivo Filtro activo Componentes R, L, C únicamente R, C + amplificador Fuente de energía No requiere Sí requiere Ganancia de señal No amplifica (pérdida) Puede amplificar Coste y simplicidad Más económico y simple Mayor coste y complejidad Uso de inductores Frecuente en LC Generalmente innecesario Comparativa entre filtros activos y pasivos según sus características principales

La elección entre uno y otro depende del contexto. Si la señal de entrada tiene suficiente potencia y no necesitas amplificación, un filtro pasivo es suficiente y resulta más robusto y económico. Si la señal es débil o necesitas un control muy preciso sobre la respuesta en frecuencia sin recurrir a inductores de gran tamaño, un filtro activo es la opción más práctica. En muchos diseños reales, ambos tipos conviven dentro del mismo sistema.

Comprender esta diferencia te da un criterio claro a la hora de leer esquemas de circuitos o de interpretar por qué un diseñador eligió una topología concreta. Si quieres ampliar tu visión sobre cómo se relacionan estos componentes con el procesamiento de señales lógicas, te puede resultar útil revisar los tipos de compuertas lógicas, que forman otra de las bases del tratamiento de señales en electrónica digital.

Preguntas frecuentes

¿Qué hace exactamente un filtro electrónico?

Un filtro electrónico es un circuito que selecciona qué frecuencias de una señal eléctrica pueden pasar hacia la salida y cuáles quedan bloqueadas o atenuadas. No modifica la información útil de la señal; simplemente elimina o reduce las partes del espectro de frecuencia que no interesan en ese sistema. Su comportamiento se describe matemáticamente a través de su función de transferencia, que relaciona la señal de salida con la de entrada para cada frecuencia posible.

¿Cuál es la diferencia entre un filtro pasa bajos y un filtro pasa altos?

Un filtro pasa bajos permite el paso de las frecuencias que están por debajo de la frecuencia de corte y atenúa las que la superan; es decir, favorece las frecuencias bajas. Un filtro pasa altos hace exactamente lo contrario: atenúa las frecuencias bajas y deja pasar las que están por encima de la frecuencia de corte. Ambos tienen la misma frecuencia de corte como parámetro central, pero sus respuestas en frecuencia son opuestas y complementarias.

¿Para qué sirve un filtro pasa banda?

Un filtro pasa banda sirve para aislar un rango específico de frecuencias dentro de una señal, bloqueando tanto las frecuencias por debajo de ese rango como las que lo superan. Es especialmente útil en sistemas de comunicaciones, donde es necesario seleccionar una sola emisora de radio o un canal de televisión sin que las frecuencias vecinas interfieran. También se usa en instrumentos musicales electrónicos y en sistemas de medición cuando se quiere analizar solo una banda del espectro.

¿Qué es la frecuencia de corte en un filtro electrónico?

La frecuencia de corte es el valor de frecuencia a partir del cual el filtro comienza a atenuar la señal de forma significativa. Por convención, se define como el punto en el que la potencia de la señal de salida cae a la mitad de su valor máximo, lo que corresponde a una caída de aproximadamente 3 decibeles (–3 dB). Por encima o por debajo de ese punto —según el tipo de filtro— la atenuación aumenta progresivamente. Este parámetro se ajusta mediante los valores de los componentes del circuito, principalmente la resistencia y la capacitancia.

¿Cuándo conviene usar un filtro activo en lugar de uno pasivo?

Conviene usar un filtro activo cuando la señal de entrada es demasiado débil para ser procesada sin amplificación, cuando se necesita una respuesta en frecuencia muy precisa sin recurrir a inductores de gran tamaño, o cuando el diseño requiere ajustar la ganancia de la señal además de filtrarla. Los filtros activos también resultan más prácticos en circuitos integrados, donde los inductores son difíciles de implementar. Si la señal tiene suficiente potencia y no se necesita ganancia, un filtro pasivo es más simple y adecuado.

¿Qué es un filtro notch y en qué situaciones se usa?

Un filtro notch es un tipo de filtro elimina banda con una banda de rechazo muy estrecha, diseñado para eliminar una frecuencia muy específica sin afectar prácticamente nada del resto de la señal. Se usa con frecuencia para suprimir la interferencia de la red eléctrica, que en Europa es de 50 Hz y en América del Norte de 60 Hz, en equipos de audio, instrumentación y equipos médicos como electrocardiógrafos. Es una herramienta muy precisa para problemas de interferencia puntual.

¿Qué diferencia hay entre un filtro analógico y uno digital?

Un filtro analógico trabaja con señales continuas en el tiempo y se implementa con componentes físicos como resistencias, condensadores e inductores. Un filtro digital opera sobre señales que han sido muestreadas y convertidas a valores numéricos, y su comportamiento se define mediante algoritmos matemáticos ejecutados por un procesador o un circuito dedicado. La principal ventaja del filtro digital es su flexibilidad: puedes cambiar su respuesta en frecuencia modificando el software, sin alterar ningún componente. La principal ventaja del analógico es que no introduce retardo de procesamiento ni depende de conversores analógico-digitales. En muchos sistemas ambos tipos coexisten. Puedes encontrar más contexto sobre este tema en la explicación sobre ingeniería electrónica.

¿Qué es el orden de un filtro electrónico?

El orden de un filtro indica cuántos elementos reactivos —condensadores e inductores— están presentes en su circuito, y determina qué tan pronunciada es la pendiente de atenuación más allá de la frecuencia de corte. Un filtro de primer orden atenúa a razón de 20 dB por década, un filtro de segundo orden lo hace a 40 dB por década, y así sucesivamente. A mayor orden, más selectivo es el filtro y más rápida es la transición entre la banda pasante y la banda bloqueada, pero también se vuelve más complejo de diseñar y de estabilizar correctamente.

tipos de filtros electrónicos

Conclusión

Los filtros electrónicos son mucho más que un componente más dentro de un circuito. Son la herramienta que permite dar forma a una señal, eliminar lo que sobra y conservar lo que realmente importa. Entender cómo se clasifican —por su respuesta en frecuencia, por sus componentes o por la naturaleza de la señal que procesan— te da una base sólida para interpretar cualquier esquema electrónico con mucha más claridad.

A lo largo de este artículo has visto que la diferencia entre un filtro pasa bajos y un pasa altos no es trivial, que la elección entre un diseño activo o pasivo responde a necesidades técnicas concretas, y que el tipo de aproximación matemática —Butterworth, Chebyshev, Bessel o elíptico— determina el compromiso entre selectividad, planicidad y fase. Esos criterios son los que aplican los ingenieros cada vez que diseñan un nuevo sistema.
