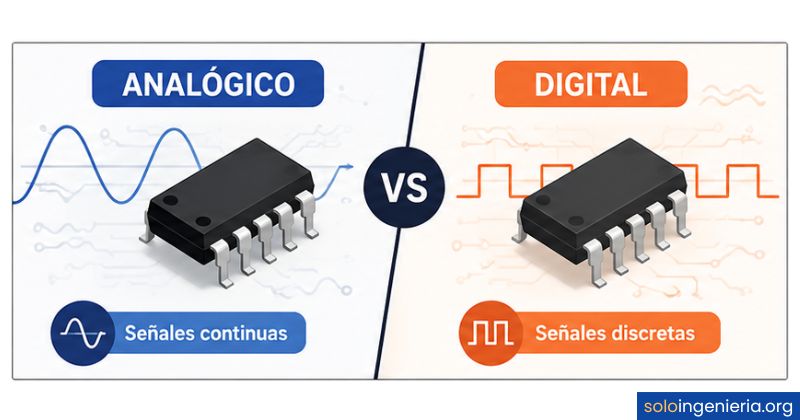

Diferencia entre circuito integrado analógico y digital

¿Qué es un circuito integrado analógico y uno digital?

Un circuito integrado, también llamado CI o chip, es un conjunto de componentes electrónicos miniaturizados e interconectados sobre una fina lámina de material semiconductor, normalmente silicio. Lo que diferencia a un CI analógico de uno digital no es su apariencia exterior ni su tamaño, sino el tipo de señal que procesa y la forma en que lo hace. Antes de comparar ambos, conviene entender cada uno por separado.

Definición de circuito integrado analógico

Un circuito integrado analógico es aquel que trabaja con señales que varían de forma continua en el tiempo. Estas señales pueden adoptar cualquier valor dentro de un rango determinado, igual que el sonido, la luz o la temperatura lo hacen en la naturaleza. La salida de un CI analógico depende directamente del nivel de la señal de entrada, y la relación entre ambas suele ser proporcional o lineal.

Dentro de este tipo de circuitos se encuentran componentes como los amplificadores operacionales, los reguladores de tensión y los comparadores. También conocidos como circuitos lineales, sus aplicaciones abarcan desde el audio hasta la instrumentación de precisión. Puedes conocer más sobre los tipos de circuitos integrados para tener una visión más completa del panorama de los CI.

Definición de circuito integrado digital

Un circuito integrado digital procesa señales que solo pueden tener dos estados definidos: alto (1 lógico) y bajo (0 lógico). No hay valores intermedios válidos. Esta representación binaria permite al CI digital manipular información con una precisión y velocidad muy superiores a las de los sistemas analógicos equivalentes, porque el ruido eléctrico no altera los dos únicos estados posibles.

Los microprocesadores, las memorias RAM y los microcontroladores son ejemplos cotidianos de circuitos integrados digitales. Todos ellos basan su funcionamiento en compuertas lógicas que operan sobre datos binarios. La ingeniería electrónica moderna ha hecho de los CI digitales el corazón de prácticamente todos los sistemas de procesamiento de información actuales.

La señal: el punto de partida de todo

Para entender la diferencia entre ambos tipos de circuito integrado, es necesario comprender primero qué tipo de señal maneja cada uno. La señal es la información eléctrica que entra al chip y la que sale después de ser procesada. El carácter de esa señal —continua o discreta— define por completo la arquitectura y el comportamiento del circuito integrado.

Señal continua en el circuito analógico

Una señal analógica varía de manera continua en el tiempo, lo que significa que puede tomar cualquier valor dentro de un rango. El sonido de una voz, la variación de temperatura a lo largo del día o la intensidad de la luz solar son ejemplos de señales analógicas que existen en la naturaleza. Los cambios en estas señales son graduales, sin saltos abruptos, y un CI analógico debe ser capaz de capturarlos y procesarlos con fidelidad.

Matemáticamente, una señal analógica se representa como una función continua del tiempo. Esto implica que en cualquier instante existe un valor definido, y el circuito debe responder de forma proporcional a ese valor. Por eso, los amplificadores operacionales —componente central de muchos CI analógicos— amplifican la señal manteniendo su forma original sin alterar su naturaleza.

Señal discreta en el circuito digital

Una señal digital solo existe en dos estados: alto (1) o bajo (0). No hay valores intermedios válidos; cualquier tensión que se encuentre entre los dos umbrales definidos se interpreta como uno u otro estado, dependiendo del umbral de decisión del circuito. Esta naturaleza binaria es la razón por la que los sistemas digitales son tan robustos frente al ruido eléctrico: una pequeña perturbación no cambia el estado del sistema.

La representación de la información en formato binario permite que los circuitos digitales realicen operaciones lógicas y aritméticas a velocidades muy elevadas. Cada estado —0 o 1— corresponde a un nivel de tensión específico, y las compuertas lógicas del chip combinan estos estados para generar resultados complejos a partir de operaciones simples.

Componentes internos de cada tipo de CI

Más allá del tipo de señal, la diferencia entre ambos circuitos integrados se refleja también en los componentes que los conforman por dentro. Aunque todos los CI se fabrican sobre un sustrato de silicio y comparten técnicas de fabricación similares, la elección de los elementos activos y pasivos internos varía significativamente entre el CI analógico y el digital.

Componentes típicos del CI analógico

Los circuitos integrados analógicos se construyen principalmente a partir de transistores bipolares y transistores de efecto de campo (FET), resistencias y condensadores. El protagonista es el transistor, pero aquí se usa por su efecto de amplificación: el transistor en un CI analógico no se apaga ni se enciende de golpe, sino que trabaja en la zona activa de su curva de operación, amplificando la señal de entrada de forma proporcional.

Los resistores internos tienen rangos de valor limitados, generalmente entre decenas y decenas de miles de ohmios, porque fabricar valores muy altos o muy bajos en silicio es técnicamente complejo. Los condensadores integrados también son de pequeño valor. Por eso, los circuitos analógicos de alta precisión suelen requerir diseños muy cuidadosos para compensar estas restricciones físicas. Para saber más sobre los componentes activos que forman estos circuitos, puedes explorar los tipos de transistores electrónicos utilizados en el diseño analógico.

Componentes típicos del CI digital

En un CI digital, el transistor no amplifica: conmuta. Su función es actuar como un interruptor que pasa de totalmente apagado (0) a totalmente encendido (1) en el menor tiempo posible. La tecnología CMOS (semiconductor de óxido metálico complementario) domina el diseño digital porque combina bajo consumo de energía con alta velocidad de conmutación, permitiendo integrar millones y hasta miles de millones de transistores en un solo chip.

Las compuertas lógicas —AND, OR, NOT, NAND, NOR, XOR— son los bloques constructivos fundamentales de cualquier CI digital. A partir de estas compuertas se construyen flip-flops, registros, sumadores y, eventualmente, unidades de procesamiento completas. También es útil conocer los tipos de diodos electrónicos que intervienen en algunas etapas de protección y lógica dentro de estos circuitos.

¿Cuál es la diferencia entre un CI analógico y uno digital?

Llegados a este punto, ya tienes los elementos suficientes para ver la diferencia de forma global. Más allá del tipo de señal y los componentes internos, hay otras dimensiones que los separan: el diseño, el ciclo de vida, la tolerancia al ruido y la filosofía de funcionamiento. La tabla siguiente resume las diferencias más relevantes entre ambos tipos de circuito integrado.

Característica	CI Analógico	CI Digital
Tipo de señal	Continúa (infinitos valores posibles)	Discreta (solo 0 y 1)
Función del transistor	Amplificación en zona activa	Conmutación (ON/OFF)
Sensibilidad al ruido	Alta (cualquier perturbación afecta la señal)	Baja (el ruido no cambia el estado lógico)
Parámetros de diseño	Alta relación señal-ruido, baja distorsión	Velocidad de cálculo y coste de producción
Ciclo de vida del producto	Largo (puede superar los 10 años)	Corto (renovación constante en 1–2 años)
Complejidad de diseño	Alta: requiere ajuste fino y experiencia	Escalable con herramientas de automatización
Representación del dato	Proporcional al nivel de la señal física	Binaria: combinaciones de ceros y unos
Ejemplos típicos	Amplificador operacional, regulador, sensor	Microprocesador, memoria RAM, microcontrolador

Una diferencia que suele pasar desapercibida es la que tiene que ver con el ciclo de vida. Los CI analógicos, una vez que alcanzan sus objetivos de diseño en términos de distorsión, ruido y consumo, pueden mantenerse en producción durante más de una década sin cambios. Los CI digitales, en cambio, se renuevan con mucha mayor frecuencia porque la competencia en velocidad de procesamiento y eficiencia energética es constante.

Un CI analógico prioriza la fidelidad a la señal física del mundo real; un CI digital prioriza la velocidad, la escalabilidad y la resistencia al ruido.

Ventajas y limitaciones de cada tipo

Ninguno de los dos tipos es superior al otro de forma absoluta. Cada uno es la mejor opción en el contexto para el que fue diseñado. Conocer sus ventajas y limitaciones te ayuda a entender por qué los dispositivos modernos combinan ambos en lugar de elegir solo uno.

Ventajas y limitaciones del CI analógico

El punto fuerte del CI analógico es su capacidad para representar fielmente señales del mundo físico. Cuando necesitas capturar el matiz de una voz, la gradación de una temperatura o la variación de voltaje de un sensor, el CI analógico ofrece una precisión y naturalidad que el digital no puede lograr directamente sin convertir antes la señal.

• Fidelidad a la señal real: Representa con precisión fenómenos continuos como el audio, la temperatura o la presión, sin cuantificar ni perder matices.
• Ciclo de vida largo: Un diseño analógico maduro y validado puede mantenerse en producción sin modificaciones durante muchos años.
• Bajo consumo en aplicaciones sencillas: Para tareas simples de amplificación o filtrado, el consumo puede ser menor que en un equivalente digital.
• Sensibilidad al ruido: Cualquier perturbación eléctrica se traduce en un cambio real de la señal y puede degradar la calidad de la salida.
• Diseño complejo y poco escalable: Cada CI analógico requiere ajuste fino y no se puede estandarizar con la misma facilidad que un digital.
• Fabricación más costosa por unidad: La complejidad del proceso y la precisión requerida elevan el coste en comparación con un CI digital de producción masiva.

Ventajas y limitaciones del CI digital

La gran ventaja del CI digital es su inmunidad al ruido. Al trabajar solo con dos estados, una pequeña variación de tensión causada por interferencias no altera el resultado lógico. A esto se suma que los circuitos digitales son mucho más fáciles de replicar, escalar y programar, lo que ha impulsado su adopción masiva en la electrónica moderna.

• Alta inmunidad al ruido: Los dos únicos estados lógicos hacen que las interferencias no corrompan la información procesada.
• Escalabilidad: Se pueden combinar millones de compuertas en un solo chip sin perder coherencia en el diseño.
• Facilidad de programación y rediseño: Muchos CI digitales son reconfigurables, lo que reduce costes de desarrollo en nuevos productos.
• Depende de señales analógicas en la entrada: No puede interactuar directamente con el mundo físico sin convertidores analógico-digital (ADC) previos.
• Cuantización y pérdida de información: Al convertir una señal analógica a digital, siempre se pierde algo de información por el proceso de cuantización.
• Consumo elevado a alta velocidad: Los CI digitales de alto rendimiento pueden generar un calor considerable y demandar mucha energía.

Aplicaciones reales: ¿dónde se usa cada uno?

La forma más clara de asentar la diferencia entre ambos es ver dónde aparece cada tipo en los dispositivos que usas a diario. Tanto el CI analógico como el digital tienen su espacio bien definido, y rara vez uno puede reemplazar al otro sin pérdida de calidad o funcionalidad. La elección del tipo de CI depende siempre de la naturaleza de la señal que se quiere procesar.

Aplicaciones del circuito integrado analógico

Los CI analógicos están en todos los puntos donde el mundo físico se conecta con la electrónica. Antes de que cualquier dispositivo digital procese datos, suele haber un chip analógico captando, acondicionando o amplificando la señal de entrada. Sin el CI analógico, los sistemas digitales no podrían recibir información del entorno físico.

• Amplificación de audio: Los amplificadores operacionales amplifican señales de micrófono y audio sin alterar su forma de onda.
• Regulación de tensión: Los reguladores lineales mantienen un voltaje constante en la salida, protegiendo otros componentes del circuito.
• Sensores de temperatura y presión: Convierten variaciones físicas continuas en señales eléctricas proporcionales listas para ser medidas.
• Filtros de señal: Eliminan frecuencias no deseadas de una señal de audio, radiofrecuencia o cualquier otra fuente analógica.
• Convertidores analógico-digital (ADC): Transforman señales analógicas en valores digitales, siendo el puente entre ambos mundos.
• Sistemas de radiofrecuencia: Reciben y procesan señales de radio, wifi o Bluetooth antes de decodificarlas digitalmente.

Aplicaciones del circuito integrado digital

Los CI digitales son el motor de todo lo que implica cálculo, almacenamiento y comunicación de datos. Su capacidad para integrar millones de compuertas lógicas en un espacio mínimo ha hecho posible la computación moderna tal como la conoces. Desde el procesador de tu ordenador hasta el microcontrolador de una lavadora, todos son ejemplos de CI digitales en acción.

• Microprocesadores y CPUs: Ejecutan instrucciones a alta velocidad para realizar cualquier tipo de cálculo o tarea lógica.
• Memorias RAM y ROM: Almacenan datos e instrucciones en formato binario de forma temporal o permanente.
• Microcontroladores: Combinan procesador, memoria y periféricos en un solo chip para controlar sistemas embebidos.
• Circuitos lógicos programables (FPGA): Permiten configurar la lógica interna del chip según la aplicación específica.
• Convertidores digital-analógico (DAC): Transforman señales digitales en señales analógicas para reproducción de audio o control de actuadores.
• Procesadores de señal digital (DSP): Realizan operaciones matemáticas complejas sobre señales en tiempo real, como en teléfonos o equipos médicos.

El circuito integrado mixto: lo mejor de ambos mundos

Existe un tercer tipo de circuito integrado que no siempre recibe la atención que merece: el CI mixto. Como su nombre indica, un CI mixto integra tanto componentes analógicos como digitales dentro de un mismo chip, lo que permite que una sola pastilla de silicio maneje la captación de señales físicas y su posterior procesamiento digital sin necesidad de chips separados.

Los sistemas de comunicación y multimedia son el ejemplo más claro de dónde se necesita este tipo de circuito. Un smartphone, por ejemplo, usa circuitos analógicos para captar la voz del micrófono, convertidores analógico-digital para transformarla en bits y procesadores digitales para comprimirla y transmitirla. Todo eso puede ocurrir dentro del mismo SoC (System on Chip), que es un CI mixto de gran escala.

El diseño de un CI mixto es especialmente complejo porque los bloques analógicos son muy sensibles al ruido generado por los bloques digitales del mismo chip. Separar físicamente las zonas analógicas y digitales dentro del chip, y gestionar los planos de tierra de forma independiente, son técnicas fundamentales en el diseño de CI mixtos para evitar que el ruido digital corrompa las señales analógicas.

Preguntas frecuentes

¿Qué diferencia hay entre un circuito analógico y uno digital?

La diferencia fundamental está en el tipo de señal que cada uno procesa. Un circuito analógico trabaja con señales que varían de forma continua en el tiempo, pudiendo adoptar cualquier valor dentro de un rango. Un circuito digital, en cambio, solo reconoce dos estados: alto (1) y bajo (0). Esta diferencia de base determina sus componentes, su tolerancia al ruido, su complejidad de diseño y sus aplicaciones más adecuadas. En la práctica, la mayoría de los dispositivos modernos usan los dos tipos en cadena, porque cada uno resuelve una parte distinta del proceso.

¿Qué tipo de señal procesa cada circuito integrado?

El circuito integrado analógico procesa señales continuas, es decir, señales cuya magnitud puede variar de forma infinitamente gradual, como el sonido, la temperatura o la presión. El CI digital, por su parte, procesa señales discretas: solo admite dos niveles de tensión bien definidos que representan el 0 y el 1 lógicos. Cualquier valor intermedio que pueda aparecer en la entrada se interpreta como uno de esos dos estados según el umbral de decisión del circuito. Esta diferencia en el tipo de señal es el punto de partida de todas las demás diferencias entre ambos.

¿Cuáles son ejemplos comunes de circuitos integrados analógicos?

Los ejemplos más representativos de circuitos integrados analógicos son el amplificador operacional (op-amp), el regulador lineal de tensión, el comparador de voltaje, los filtros activos y los convertidores analógico-digital (ADC). El temporizador 555 es quizás el CI analógico más conocido y utilizado en proyectos de electrónica. Todos ellos comparten la característica de trabajar con señales continuas que representan magnitudes físicas del mundo real, como temperatura, luz, sonido o presión. Se encuentran en amplificadores de audio, fuentes de alimentación, sensores y sistemas de medición.

¿Qué ejemplos hay de circuitos integrados digitales?

Los circuitos integrados digitales más conocidos son los microprocesadores, las memorias RAM y ROM, los microcontroladores, los circuitos lógicos programables (FPGA) y los procesadores de señal digital (DSP). También entran en esta categoría los CI de lógica estándar, como las familias TTL y CMOS, que contienen compuertas básicas AND, OR y NOT. Todos operan exclusivamente con señales binarias (0 y 1) y sus aplicaciones van desde computadoras y smartphones hasta electrodomésticos inteligentes, equipos médicos y sistemas de comunicación.

¿Qué es un circuito integrado mixto y para qué sirve?

Un CI mixto es un circuito integrado que combina bloques analógicos y digitales en un solo chip. Su función es gestionar tanto la captura de señales físicas del mundo real como su procesamiento en formato digital, sin necesidad de chips separados. Los Systems on Chip (SoC) presentes en los smartphones son un ejemplo avanzado de CI mixto: integran procesadores digitales, circuitos de radiofrecuencia analógica, convertidores ADC/DAC y sensores, todo en una misma pieza de silicio. El diseño de este tipo de chip es especialmente complejo porque hay que evitar que el ruido digital interfiera con los bloques analógicos.

¿Cuál de los dos tipos es más resistente al ruido eléctrico?

El circuito integrado digital es significativamente más resistente al ruido eléctrico. Al trabajar únicamente con dos estados bien definidos, una pequeña variación en la tensión causada por interferencias no es suficiente para cambiar el estado lógico del sistema, siempre que se mantenga dentro del margen de tolerancia del umbral de decisión. El CI analógico, en cambio, es muy sensible al ruido, porque cualquier perturbación se traduce directamente en una variación de la señal de salida. Por eso, en entornos ruidosos, los sistemas digitales ofrecen mayor fiabilidad en la transmisión y el procesamiento de información.

¿Por qué el CI analógico tiene un ciclo de vida más largo?

El CI analógico tiene un ciclo de vida más largo porque sus parámetros de diseño son más estables en el tiempo: una vez que un chip analógico alcanza sus objetivos de ruido, distorsión y consumo, no necesita renovarse con frecuencia. Los CI digitales, en cambio, están sujetos a una competencia constante en velocidad de procesamiento y eficiencia energética, lo que obliga a ciclos de renovación muy cortos. Un amplificador operacional clásico puede seguir en producción durante más de una década sin cambios, mientras que un microprocesador se vuelve obsoleto en un período mucho más breve.

¿Pueden coexistir circuitos analógicos y digitales en un mismo dispositivo?

Sí, y de hecho es lo más habitual en los dispositivos electrónicos modernos. Prácticamente cualquier dispositivo que interactúa con el mundo físico y procesa datos de forma digital combina ambos tipos de circuito. Un teléfono móvil, por ejemplo, usa CI analógicos para captar la señal de voz del micrófono o recibir la señal de la antena, y CI digitales para comprimir, cifrar y transmitir esos datos. Los convertidores ADC y DAC son el puente que permite a ambos mundos trabajar juntos de forma coordinada dentro del mismo sistema.

Conclusión

La diferencia entre un circuito integrado analógico y uno digital no es solo una cuestión de nomenclatura: es una diferencia de fondo en cómo cada tipo representa, procesa y maneja la información eléctrica. El analógico trabaja con la continuidad del mundo físico; el digital lo traduce a un lenguaje binario que permite velocidad, escalabilidad y robustez frente al ruido. Ambos son necesarios, y cada uno resuelve lo que el otro no puede hacer igual de bien.

Con lo que has visto, puedes identificar qué tipo de chip está detrás de cada función en un dispositivo: el sensor que mide temperatura, el amplificador de audio o el regulador de voltaje son territorio analógico; el procesador, la memoria y la lógica de control son territorio digital. Ese conocimiento te da una base sólida para entender el diseño de cualquier sistema electrónico, desde el más sencillo hasta el más complejo.

Si este tema te ha generado más preguntas que respuestas, eso es una buena señal: significa que estás construyendo una base real de conocimiento. En este sitio web encontrarás más contenido sobre electrónica, componentes y sistemas que te ayudará a seguir avanzando con la misma claridad.
