Electrónica analógica: El secreto detrás de toda señal

¿Qué es la electrónica analógica?

La electrónica analógica es la rama de la electrónica que trabaja con señales continuas: magnitudes eléctricas —voltaje, corriente, carga— que pueden tomar cualquier valor dentro de un rango determinado, sin saltos ni límites discretos. Esto la convierte en la herramienta más fiel para representar fenómenos físicos reales, porque la naturaleza tampoco trabaja en bloques: el sonido sube y baja de forma gradual, la temperatura varía sin interrupción y la luz se intensifica de manera progresiva.

La diferencia clave frente a otros sistemas electrónicos está en la continuidad de la señal. Mientras la electrónica digital simplifica la realidad en dos estados —encendido o apagado, uno o cero—, la analógica la preserva con toda su riqueza. Por eso sigue siendo el punto de partida obligatorio para cualquier sistema que necesita interactuar con el entorno físico antes de procesar datos.

La señal analógica, el núcleo de todo

Una señal analógica es una representación eléctrica de una magnitud física que varía de forma continua en el tiempo. Cuando hablas frente a un micrófono, las variaciones de presión del aire provocan cambios proporcionales en el voltaje eléctrico: esa correspondencia directa es la esencia de la señal analógica. No hay saltos, no hay cuantización: cada instante tiene un valor exacto, único e irrepetible. Esta fidelidad al fenómeno original es lo que hace a la electrónica analógica insustituible en ciertos contextos.

Las magnitudes que se representan habitualmente mediante señales analógicas incluyen el sonido, la temperatura, la presión, la luminosidad y la velocidad. Todas ellas cambian de manera gradual y no tienen valores predefinidos. Por eso, cualquier sistema que necesite capturar o reproducir estas magnitudes con precisión real necesita, al menos en su etapa inicial, de la electrónica analógica.

Breve historia: de las válvulas al transistor

La electrónica analógica tiene sus raíces en los primeros años del siglo XX. El diodo de vacío, inventado por John Ambrose Fleming en 1904, marcó el comienzo formal de la electrónica como disciplina. Poco después, los triodos y pentodos permitieron amplificar señales eléctricas, lo que abrió la puerta a la radio y al audio eléctrico. Esas primeras válvulas eran grandes, frágiles y consumían mucha energía.

El salto decisivo llegó en 1948, cuando John Bardeen y Walter Brattain presentaron el transistor en Bell Telephone. Este dispositivo semiconductor reemplazó a las válvulas con ventajas claras: menor tamaño, mayor eficiencia y tensiones de alimentación mucho más bajas. Desde entonces, el transistor se convirtió en el componente central de prácticamente todos los circuitos analógicos modernos, y su versión integrada —el amplificador operacional— permitió construir sistemas cada vez más precisos y compactos.

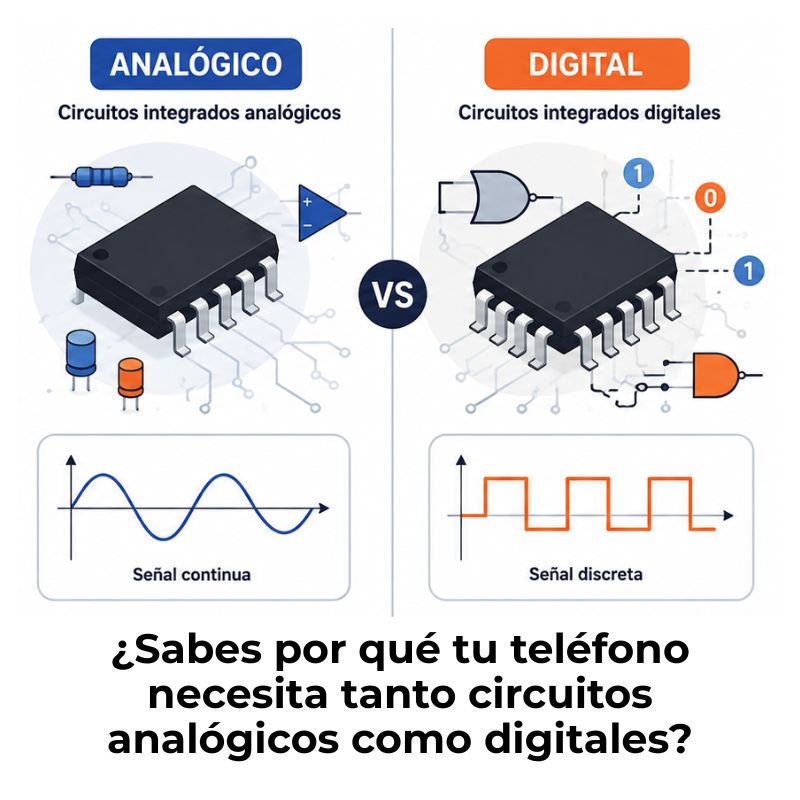

¿En qué se diferencia la electrónica analógica de la digital?

La distinción entre ambas ramas no es solo técnica: responde a dos formas distintas de representar la realidad. La electrónica analógica trabaja con valores continuos; la digital, con valores discretos. Mientras la primera puede expresar «3,7482 voltios en este instante preciso», la segunda solo puede decir «1» o «0». La información analógica es infinitamente más detallada en teoría, aunque más vulnerable al ruido y a la degradación de la señal a lo largo del tiempo o la distancia.

Una forma sencilla de visualizar la diferencia es pensar en la medición de la longitud de un objeto. Un sistema analógico puede expresar esa medida con tantos decimales como permita el instrumento —4,23364859… metros—, mientras que un sistema digital la redondea a una cantidad definida de cifras. Ninguno es «mejor» de forma absoluta: cada uno resulta más adecuado según la tarea que se le asigne.

Componentes de la electrónica analógica

Los circuitos analógicos se construyen combinando dos grandes familias de componentes: los pasivos, que no aportan energía al circuito, y los activos, que sí pueden amplificar o controlar el flujo de corriente. Comprender para qué sirve cada componente es el primer paso para entender cómo se diseña cualquier circuito analógico real. A continuación se describen los más importantes.

Componentes pasivos: resistencias, condensadores e inductores

Estos tres elementos —resistencia, condensador e inductor— forman la base de cualquier red de filtrado o de ajuste de impedancias. Cuando se combinan de distintas formas, permiten seleccionar qué frecuencias pasan y cuáles se bloquean, lo que resulta fundamental en sistemas de audio y comunicaciones. Su comportamiento conjunto define la respuesta en frecuencia de un circuito analógico.

Componentes activos: diodos y transistores

El diodo es el componente semiconductor más sencillo: permite el paso de corriente en una sola dirección y la bloquea en la dirección contraria. Esto lo convierte en la pieza clave de los rectificadores, que transforman la corriente alterna en corriente continua, una función presente en prácticamente todas las fuentes de alimentación electrónica. Existen variantes especializadas, como el diodo LED —que emite luz al conducir— o el diodo Zener, usado para regular tensiones.

El transistor es el componente activo más importante de la electrónica analógica moderna. Funciona como un interruptor controlado o como un amplificador de señal: una pequeña corriente o tensión aplicada en su base (o puerta, en el caso de los MOSFET) controla una corriente mucho mayor entre sus otros dos terminales. Esta capacidad de amplificar convierte al transistor en el corazón de prácticamente todos los circuitos analógicos.

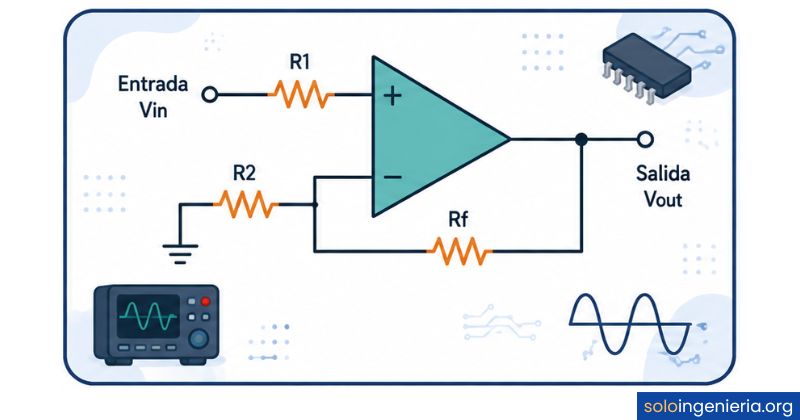

El amplificador operacional (op-amp)

El amplificador operacional —conocido como op-amp— es un circuito integrado que agrupa múltiples transistores y resistencias en un solo encapsulado para ofrecer una amplificación de voltaje extremadamente alta con dos entradas: una inversora y una no inversora. Su versatilidad lo convierte en el componente más utilizado en circuitos analógicos avanzados, ya que con él se construyen amplificadores, filtros activos, comparadores, sumadores de señales y osciladores, entre muchos otros.

En la práctica, el op-amp se usa con realimentación: parte de la señal de salida se devuelve a la entrada para controlar la ganancia y la estabilidad del circuito. Esta técnica permite ajustar con precisión cuánto se amplifica la señal y garantizar que el sistema no oscile de forma indeseada. Sin los op-amps, buena parte de la instrumentación electrónica moderna —desde los equipos médicos hasta los sistemas de audio profesional— no existiría en su forma actual.

Circuitos analógicos más importantes

Los componentes analógicos cobran sentido cuando se combinan para formar circuitos con una función concreta. Los tres tipos de circuito más relevantes en electrónica analógica son el amplificador, el filtro y el oscilador, y cada uno de ellos aparece de forma recurrente en aplicaciones tan distintas como los sistemas de audio, las telecomunicaciones o la instrumentación industrial.

Amplificadores

Un amplificador es un circuito que toma una señal de entrada débil y produce en su salida una versión de mayor amplitud sin alterar su forma. La relación entre la señal de salida y la de entrada se denomina ganancia, y puede expresarse en veces o en decibelios (dB). Los micrófonos, por ejemplo, generan señales de voltaje muy pequeñas —del orden de milivoltios— que un amplificador lleva hasta los niveles necesarios para mover un altavoz o alimentar un sistema de grabación.

Existen distintas clases de amplificadores según cómo trabaja el transistor dentro del ciclo de la señal. Las clases A, B, AB y C difieren en eficiencia energética y distorsión. Los amplificadores de clase A amplifican toda la señal con alta fidelidad, pero bajan la eficiencia; los de clase AB ofrecen un equilibrio entre calidad y rendimiento, por lo que son los más comunes en audio de consumo y profesional.

Filtros analógicos

Un filtro analógico es un circuito que deja pasar ciertas frecuencias de la señal y atenúa o elimina otras. La frecuencia de corte es el parámetro que determina el límite entre las frecuencias que pasan y las que se bloquean. Según su comportamiento, los filtros analógicos se clasifican en cuatro tipos principales:

Osciladores

Un oscilador es un circuito que genera una señal periódica sin necesitar una señal de entrada externa: se autoabastece mediante un bucle de realimentación positiva entre un amplificador y una red de elementos pasivos. La frecuencia de oscilación depende de los valores de los componentes que forman esa red. Los osciladores producen ondas senoidales, cuadradas, triangulares o de diente de sierra según su diseño.

Sus aplicaciones son muy amplias: los osciladores de radiofrecuencia permiten generar las portadoras que transportan señales de radio y televisión; los osciladores de audio sirven para pruebas y calibración de equipos; y los osciladores controlados por tensión (VCO) forman el núcleo de los sistemas de sintonización y procesamiento de señales en telecomunicaciones. Sin un oscilador estable, ningún transmisor podría funcionar correctamente.

¿Para qué sirve la electrónica analógica hoy en día?

Una idea muy común es que la electrónica analógica pertenece al pasado y que los sistemas digitales la han desplazado por completo. La realidad es distinta. Cada dispositivo que mide, capta o reproduce una señal del mundo físico depende de circuitos analógicos en alguna de sus etapas, aunque el procesamiento posterior sea completamente digital. La electrónica analógica no compite con la digital: la precede y la complementa.

Además, en aplicaciones de alta potencia, los circuitos analógicos siguen siendo más eficientes que los digitales. Un regulador lineal de tensión o un convertidor de potencia no puede reemplazarse por software: la gestión directa de corrientes y voltajes elevados es territorio exclusivo de la electrónica analógica, algo que los ingenieros de energía y automoción conocen muy bien.

Ventajas y limitaciones de la electrónica analógica

Como cualquier tecnología, la electrónica analógica tiene puntos fuertes claros y también restricciones que hay que tener en cuenta al diseñar un sistema. Conocer ambos lados permite tomar mejores decisiones a la hora de elegir qué tipo de circuito usar en cada aplicación.

Una limitación que merece atención especial es la acumulación de ruido. En los circuitos digitales, la señal se regenera en cada compuerta lógica, lo que elimina prácticamente cualquier perturbación. En los analógicos, el ruido se suma a la señal en cada etapa y el propio amplificador introduce su propio nivel de ruido, caracterizado por su «factor de ruido». Por eso, en sistemas de larga distancia o de muchas etapas, se suele digitalizar la señal lo antes posible.

Electrónica analógica y digital: ¿pueden trabajar juntas?

No solo pueden: en la práctica casi siempre lo hacen. Los sistemas electrónicos modernos son híbridos que combinan ambas tecnologías para aprovechar lo mejor de cada una. El flujo habitual comienza en el dominio analógico y termina —o vuelve— al analógico, con una etapa digital en el centro para procesar, almacenar o transmitir la información.

Un teléfono móvil ilustra esto perfectamente. El micrófono capta tu voz como señal analógica; un amplificador la refuerza y un filtro elimina frecuencias no deseadas; después, un convertidor analógico-digital (ADC) la transforma en datos binarios para su compresión y transmisión. Al llegar al destinatario, un convertidor digital-analógico (DAC) reconstruye la señal que mueve el altavoz. Sin las etapas analógicas al principio y al final, el sistema no podría interactuar con el mundo real.

Esta colaboración también puedes verla en los componentes electrónicos de cualquier placa de circuito impreso moderna: resistencias, condensadores y transistores coexisten con microcontroladores y procesadores digitales, cada uno en el rol que mejor domina. La electrónica digital no reemplazó a la analógica; simplemente asumió las tareas en las que supera a su contraparte.

Preguntas frecuentes

¿Qué es una señal analógica y cómo se diferencia de una digital?

Una señal analógica es una representación eléctrica de una magnitud física que varía de forma continua en el tiempo y puede tomar cualquier valor dentro de un rango. Una señal digital, en cambio, solo puede tomar valores discretos —habitualmente cero y uno— que representan estados definidos. La diferencia práctica más importante es que la señal analógica conserva toda la riqueza y los matices del fenómeno físico original, mientras que la digital lo aproxima con la resolución que determinan sus bits. Por eso, el sonido grabado en formato analógico capta variaciones que una señal digital de baja resolución no puede representar.

¿Cuáles son los componentes básicos de un circuito analógico?

Los circuitos analógicos se construyen a partir de componentes pasivos —resistencias, condensadores e inductores— y componentes activos —diodos, transistores y amplificadores operacionales—. Los pasivos controlan, almacenan o disipan energía sin amplificar la señal; los activos pueden amplificar o conmutar corrientes y tensiones. Combinados de distintas formas, estos elementos dan lugar a amplificadores, filtros, osciladores y convertidores. El amplificador operacional merece una mención especial porque integra en un solo encapsulado toda la funcionalidad necesaria para construir circuitos complejos con pocos componentes externos. Puedes profundizar en cada uno de ellos en el artículo sobre componentes electrónicos.

¿Qué hace un amplificador operacional en un circuito analógico?

Un amplificador operacional amplifica la diferencia de voltaje entre sus dos entradas —llamadas inversora y no inversora— con una ganancia intrínseca muy alta. En la práctica, casi siempre se usa con realimentación negativa: parte de la señal de salida se devuelve a la entrada inversora para controlar la ganancia y mejorar la estabilidad del circuito. Gracias a esta configuración, el op-amp puede cumplir funciones muy distintas: amplificar señales de baja intensidad, sumar o restar tensiones, construir filtros activos, generar oscilaciones o actuar como comparador. Su versatilidad lo convierte en el componente más usado en el diseño analógico moderno.

¿Qué tipos de filtros existen en electrónica analógica?

Los filtros analógicos se clasifican principalmente según las frecuencias que dejan pasar. El filtro de paso bajo permite las frecuencias por debajo de una frecuencia de corte y atenúa las superiores; es muy usado para eliminar ruido de alta frecuencia. El filtro de paso alto hace lo contrario: deja pasar las frecuencias altas y bloquea las bajas. El filtro de paso de banda combina ambos para permitir solo un rango específico de frecuencias, lo que resulta útil en sintonizadores de radio. Por último, el filtro de muesca o notch elimina una frecuencia muy concreta —por ejemplo, el zumbido de la red eléctrica a 50 Hz— y deja pasar el resto. Cada tipo puede implementarse con componentes pasivos solos o combinados con amplificadores operacionales, dando lugar a los filtros activos.

¿Dónde se aplica la electrónica analógica en la vida cotidiana?

La electrónica analógica está presente en prácticamente todos los dispositivos que interactúan con el mundo físico. Los sistemas de audio —micrófonos, amplificadores y altavoces— la usan en sus etapas de captura y reproducción. Los equipos médicos, como los electrocardiógrafos o los monitores de oxígeno en sangre, miden señales biológicas de muy baja amplitud que requieren amplificación analógica precisa. Los sensores industriales de temperatura, presión o caudal entregan señales analógicas que los sistemas de control procesan después. Los receptores de radio y televisión, los termostatos domésticos, los reguladores de velocidad de motores y las fuentes de alimentación de cualquier ordenador también dependen de circuitos analógicos para funcionar correctamente. Si quieres ver todo esto en el contexto más amplio de la disciplina, el artículo sobre ingeniería electrónica te dará una perspectiva completa.

¿La electrónica analógica está siendo reemplazada por la digital?

No está siendo reemplazada: está siendo redefinida en su rol dentro de los sistemas. La tendencia real es que la digitalización ocurra lo antes posible en la cadena de procesamiento para aprovechar las ventajas de robustez y flexibilidad de los sistemas digitales. Sin embargo, la interfaz entre el mundo físico y el mundo digital siempre requiere electrónica analógica, ya sea en la etapa de captura —sensores, micrófonos, antenas— o en la de salida —actuadores, altavoces, pantallas—. En aplicaciones de alta potencia, la electrónica analógica sigue siendo la única opción viable. El correcto mantenimiento de equipos electrónicos analógicos sigue siendo una habilidad muy demandada en la industria.

¿Qué estudia quien se especializa en electrónica analógica?

Un especialista en electrónica analógica estudia el comportamiento de los semiconductores —diodos, transistores de bipolar y de efecto de campo—, el análisis y diseño de amplificadores en diferentes configuraciones, la teoría de filtros y su implementación con componentes pasivos y activos, los osciladores y las fuentes de alimentación. También aprende a usar instrumentos de medida como el osciloscopio, el generador de señales y el analizador de espectros para verificar el comportamiento de sus circuitos en laboratorio. La especialización dentro de la ingeniería electrónica exige, además, conocimientos sólidos de álgebra lineal, cálculo y teoría de circuitos para modelar matemáticamente el comportamiento de cada componente.

Conclusión

La electrónica analógica es mucho más que una tecnología del pasado. Es la capa que conecta el mundo físico con cualquier sistema electrónico, la que capta señales reales, las amplifica, las filtra y las prepara para ser procesadas. Sin ella, no habría forma de traducir una voz, una temperatura o una presión en información utilizable, sin importar lo avanzado que sea el procesador digital que venga después.

A lo largo de este artículo has visto qué hace diferente a una señal analógica, qué componentes forman los circuitos que la procesan, cómo funcionan los amplificadores, los filtros y los osciladores, y en qué contextos reales los encontrarás. Con esa base, puedes acercarte con mucha más confianza a cualquier esquema de circuito o a cualquier asignatura de electrónica que tengas por delante.

Si te ha resultado útil este recorrido por la electrónica analógica, encontrarás muchos más artículos con el mismo nivel de detalle y claridad en este sitio web. La electrónica tiene muchos más ángulos por explorar, y cada concepto que dominas te acerca un paso más a entender cómo funciona de verdad el mundo que te rodea.
