Tipos de transistores electrónicos

¿Qué es un transistor electrónico y para qué sirve?

Un transistor es un componente semiconductor de tres terminales capaz de controlar el flujo de corriente eléctrica dentro de un circuito. Funciona, en esencia, como un interruptor de precisión o como un amplificador de señales: recibe una señal pequeña por una de sus terminales y, en respuesta, regula una corriente mucho mayor entre las otras dos. Esa capacidad de control es lo que hace tan versátil a este componente en la ingeniería electrónica.

Partes de un transistor: base, colector y emisor

Todo transistor tiene tres terminales que cumplen roles distintos dentro del circuito. La base es la terminal de control: recibe la señal que decide si el transistor actúa o no. El colector es donde entra la corriente principal que se quiere manejar. El emisor es la salida de esa corriente. Esta estructura de tres puntos, aunque varía en nombre según el tipo de transistor, se repite en todas las familias de este componente.

Diferencia entre transistor como interruptor y como amplificador

Cuando un transistor opera como interruptor, pasa entre dos estados: saturación (conduce al máximo) y corte (no conduce nada). En lógica digital y microprocesadores, esa alternancia de estados es la base de todo el procesamiento. Como amplificador, trabaja en la región activa: una pequeña variación en la señal de entrada genera un cambio proporcional —pero mucho mayor— en la corriente de salida. Esa propiedad es lo que permite, por ejemplo, que un micrófono suene a través de un altavoz.

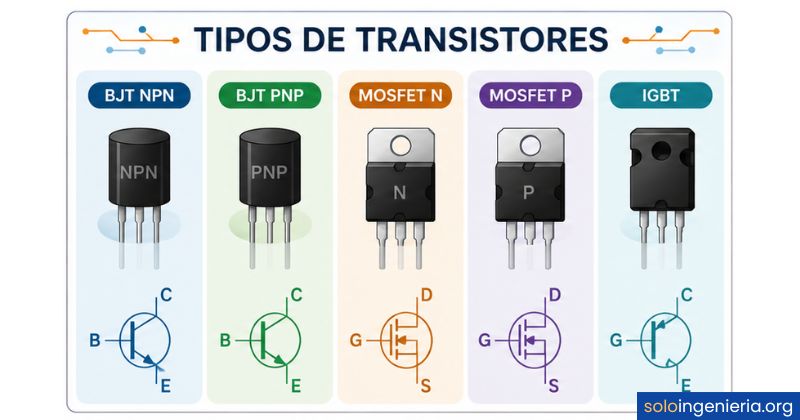

Clasificación principal de los transistores electrónicos

Aunque existen muchas variantes y subtipos, todos los transistores se agrupan en dos grandes familias según su principio de funcionamiento: los que se controlan por corriente (BJT) y los que se controlan por voltaje (FET). A estas dos familias se suma el IGBT, un tipo híbrido que combina ventajas de ambas. Conocer esta clasificación es el primer paso para entender qué transistor usar en cada situación.

Transistores de unión bipolar (BJT)

El BJT (Bipolar Junction Transistor) es el tipo de transistor controlado por corriente más extendido en la historia de la electrónica analógica. Utiliza dos tipos de portadores de carga —electrones y huecos— para conducir, de ahí el término «bipolar». Está formado por tres capas de material semiconductor que crean dos uniones PN. Su alta ganancia de corriente lo hace ideal para amplificadores de audio, etapas de señal y circuitos donde la amplificación precisa es prioritaria.

Transistores de efecto de campo (FET)

A diferencia del BJT, el FET (Field-Effect Transistor) se controla por voltaje aplicado en su terminal de puerta, sin necesidad de consumir corriente para activarse. Eso lo convierte en un dispositivo de alta impedancia de entrada y muy bajo consumo energético. Por eso, los FET —y especialmente sus variantes MOSFET— son los transistores que dominan la electrónica digital moderna y la fabricación de semiconductores a escala masiva.

Transistores bipolares de puerta aislada (IGBT)

El IGBT (Insulated-Gate Bipolar Transistor) es un componente híbrido que combina la alta impedancia de entrada del MOSFET con la capacidad de conducción de alta corriente del BJT. Esta combinación lo hace especialmente eficiente en aplicaciones de potencia elevada donde se necesita conmutar grandes corrientes a alta velocidad. Se encuentra en inversores de energía, trenes eléctricos y sistemas de energía renovable.

Transistor BJT: tipos NPN y PNP

Dentro de la familia BJT, la distinción más importante es la configuración de capas semiconductoras: NPN o PNP. Aunque ambos tipos funcionan con el mismo principio físico, difieren en la polarización que necesitan para conducir y en el sentido en que fluye la corriente. Elegir uno u otro depende del diseño del circuito, la fuente de alimentación y la lógica de control que se vaya a aplicar.

¿Cómo funciona el transistor NPN?

El transistor NPN está formado por dos capas de semiconductor tipo N separadas por una delgada capa de tipo P. La corriente fluye del emisor al colector cuando se aplica una tensión positiva en la base respecto al emisor. Los electrones son los portadores de carga mayoritarios. Este tipo es el más utilizado en circuitos electrónicos cotidianos porque resulta más sencillo de polarizar con fuentes de alimentación positivas, que son las más comunes en diseño electrónico.

¿Cómo funciona el transistor PNP?

El transistor PNP invierte la lógica del NPN: dos capas de tipo P rodean una delgada capa de tipo N. Se activa cuando la base se pone a un potencial más bajo (negativo) que el emisor, y los huecos actúan como portadores mayoritarios. En la práctica, los PNP se usan junto a los NPN en configuraciones complementarias, como los amplificadores en clase AB, para obtener simetría en el manejo de señales de audio o de potencia moderada.

¿Cuáles son los tipos de transistores FET y en qué se diferencian?

Los transistores FET se distinguen de los BJT en un aspecto clave: su terminal de control (la puerta) no consume corriente para activar el transistor, solo aplica un campo eléctrico sobre el canal conductor. Eso los hace extremadamente eficientes en consumo energético. Dentro de la familia FET existen dos tipos principales según cómo está construida la unión entre la puerta y el canal: el JFET y el MOSFET.

Transistor JFET (Junction Field-Effect Transistor)

El JFET utiliza una unión p-n polarizada inversamente para controlar el canal conductor. Su puerta (gate), drenador (drain) y fuente (source) reemplazan a la base, colector y emisor del BJT. Una de sus características más notables es que siempre está en conducción cuando la tensión de puerta es cero, y se apaga al aplicar un voltaje negativo (en el tipo N). Se usa en preamplificadores de baja señal y circuitos donde el ruido eléctrico debe mantenerse al mínimo.

Transistor MOSFET: el más usado en electrónica moderna

El MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) separa la puerta del canal mediante una delgada capa de óxido de silicio que actúa como aislante. Esto eleva aún más la impedancia de entrada respecto al JFET, prácticamente eliminando el consumo de corriente en la puerta. Su capacidad de miniaturización extrema lo convirtió en el transistor dominante de la electrónica digital: miles de millones de ellos se integran en un solo chip para fabricar un chip semiconductor moderno.

Transistor IGBT: potencia y eficiencia en uno solo

El IGBT surgió como respuesta a una necesidad real en electrónica de potencia: manejar tensiones y corrientes muy elevadas sin perder la velocidad de conmutación que ofrece el MOSFET. Su puerta aislada hereda la alta impedancia del MOSFET, mientras que su canal de conducción tiene la eficiencia del BJT en saturación. Gracias a esa combinación, puede conmutar corrientes de cientos de amperios a tensiones de miles de voltios con pérdidas mínimas.

En la vida cotidiana, los IGBT están presentes en lugares donde quizás no esperarías. Los variadores de frecuencia de motores industriales, los inversores de paneles solares y los sistemas de frenado regenerativo de vehículos eléctricos dependen de este tipo de transistor para funcionar con eficiencia. También están en los hornos de inducción domésticos y en los sistemas de alimentación ininterrumpida (SAI) de centros de datos.

Transistores especiales: Darlington, Schottky y fototransistores

Más allá de las familias principales, existen variantes diseñadas para resolver problemas concretos que los transistores convencionales no resuelven de forma óptima. El transistor Darlington, el Schottky y el fototransistor responden a necesidades específicas de ganancia extrema, velocidad de conmutación o detección lumínica. Conocerlos amplía considerablemente el repertorio de herramientas disponibles al diseñar un circuito electrónico.

Transistor Darlington

La configuración Darlington no es un tipo de semiconductor diferente, sino dos transistores BJT conectados en cascada dentro de un solo encapsulado. El emisor del primer transistor alimenta directamente la base del segundo, lo que multiplica la ganancia de corriente de ambos. El resultado es una ganancia total muy superior a la de un BJT individual. Esta característica lo hace muy útil en aplicaciones donde una señal extremadamente débil, como la de un sensor táctil, necesita controlar una carga de cierta potencia.

Transistor Schottky

El transistor Schottky incorpora un diodo Schottky en paralelo entre la base y el colector para evitar que el transistor entre en saturación profunda. Cuando un BJT entra en saturación completa, tarda un tiempo en salir de ese estado, lo que limita la velocidad de conmutación. Al evitar la saturación profunda, el transistor Schottky puede conmutar mucho más rápido. Esto lo hace útil en lógica digital de alta velocidad y en circuitos donde el tiempo de respuesta es crítico.

Fototransistor

El fototransistor es un BJT cuya base está expuesta a la luz en lugar de conectada eléctricamente. Los fotones que inciden sobre la unión base-colector generan pares electrón-hueco que actúan como corriente de base, activando el transistor sin necesidad de señal eléctrica externa. Se usa en sensores ópticos, lectores de código de barras, detectores de llama y sistemas de comunicación por infrarrojos. Su combinación con diodos LED forma la base de los optoacopladores, muy usados para aislar circuitos de diferentes voltajes.

Comparativa entre los principales tipos de transistores

Con tantas variantes disponibles, elegir el transistor correcto depende de varios factores: la señal de control, el nivel de potencia, la frecuencia de operación y el consumo energético. Esta tabla resume las características esenciales de cada tipo para facilitar la comparación directa y ayudarte a tomar decisiones más informadas al estudiar o diseñar circuitos electrónicos.

Tipo	Control	Terminales	Impedancia entrada	Velocidad	Potencia	Uso típico
BJT NPN/PNP	Corriente	Base, Colector, Emisor	Baja	Media	Baja–Media	Amplificadores, audio
JFET	Voltaje	Puerta, Drenador, Fuente	Alta	Media–Alta	Baja	Preamplificadores, bajo ruido
MOSFET	Voltaje	Puerta, Drenador, Fuente	Muy alta	Muy alta	Baja–Media	Chips, microprocesadores, lógica
IGBT	Voltaje	Puerta, Colector, Emisor	Muy alta	Alta	Muy alta	Inversores, motores, vehículos eléctricos
Darlington	Corriente	Base, Colector, Emisor	Baja	Baja	Media	Sensores táctiles, relés
Schottky	Corriente	Base, Colector, Emisor	Baja	Muy alta	Baja	Lógica TTL de alta velocidad
Fototransistor	Luz	Colector, Emisor (base óptica)	Alta	Media	Baja	Sensores ópticos, optoacopladores

Aplicaciones reales de los tipos de transistores electrónicos

Cada tipo de transistor ocupa un lugar específico en los dispositivos que usas todos los días. Reconocer qué transistor hay detrás de cada función te ayuda a conectar la teoría con la realidad y a entender por qué los ingenieros eligen uno u otro según el contexto. Los transistores no compiten entre sí: se complementan, y cada familia domina en su propio terreno.

Los transistores también desempeñan un papel central en otros campos de la electrónica. En los tipos de amplificadores electrónicos, por ejemplo, el BJT y el MOSFET son la base de casi todas las topologías de amplificación, desde los amplificadores de clase A hasta los de clase D. Y en lo que respecta a los componentes pasivos, entender cómo trabajan junto con los tipos de capacitores electrónicos es fundamental para comprender el comportamiento dinámico de cualquier circuito.

Preguntas frecuentes

¿Cuál es la diferencia entre un transistor BJT y un transistor FET?

La diferencia más importante está en el mecanismo de control. El BJT se controla mediante corriente eléctrica que entra por la base, lo que implica un consumo de energía en esa terminal. El FET, en cambio, se controla mediante un voltaje aplicado en la puerta sin que fluya corriente apreciable por ella, lo que se traduce en una impedancia de entrada mucho más alta y un consumo energético significativamente menor. Esa diferencia fundamental determina en qué aplicaciones es más conveniente usar uno u otro: el BJT destaca en amplificación analógica de alta ganancia, mientras que el FET domina en lógica digital y circuitos integrados donde el bajo consumo es prioritario.

¿Qué transistor se usa más en la fabricación de chips y microprocesadores?

El transistor MOSFET es, con enorme diferencia, el tipo más utilizado en la fabricación de chips y microprocesadores. Su capacidad de miniaturización extrema, su altísima impedancia de entrada y su bajo consumo energético en estado estático lo convierten en el candidato ideal para integrar miles de millones de unidades en un solo trozo de silicio. Los procesadores modernos operan con transistores MOSFET en nodos tecnológicos de apenas unos pocos nanómetros, lo que permite lograr densidades de integración y velocidades de procesamiento que no serían posibles con ningún otro tipo de transistor actualmente disponible.

¿Cuándo se debe usar un transistor NPN y cuándo un PNP?

La elección entre NPN y PNP depende principalmente de la topología del circuito y de la referencia de tensión que se utilice. El transistor NPN es más sencillo de polarizar cuando la fuente de alimentación es positiva respecto a masa, porque su señal de activación también es positiva. El PNP se usa cuando el transistor debe conectarse entre la tensión de alimentación positiva y la carga, actuando como interruptor de lado alto. En diseños complementarios, como los amplificadores de clase AB, se combinan ambos tipos para que uno gestione los semiciclos positivos de la señal y el otro los negativos, obteniendo así una respuesta simétrica y lineal.

¿Qué es la ganancia de un transistor y por qué importa?

La ganancia de un transistor, conocida como hFE o beta (β) en el caso del BJT, es la relación entre la corriente de colector y la corriente de base. Si un transistor tiene una ganancia de 200, significa que, por cada miliamperio que entra en la base, pueden circular 200 miliamperios entre colector y emisor. Esa relación es fundamental porque determina cuánta señal de control necesitas para manejar una carga determinada. En el MOSFET, la ganancia se expresa de forma diferente, como transconductancia, ya que la entrada es voltaje, no corriente. Conocer la ganancia permite dimensionar correctamente las resistencias y las etapas de polarización del circuito.

¿Para qué sirve un transistor IGBT en la vida real?

El transistor IGBT está diseñado para manejar potencias muy elevadas que los BJT y MOSFET convencionales no pueden gestionar de forma eficiente. En la vida real, lo encontrarás en los variadores de frecuencia que controlan motores industriales, en los inversores de los paneles solares que convierten corriente continua en alterna, en los sistemas de tracción de trenes eléctricos y en los vehículos eléctricos para gestionar el motor de tracción y el frenado regenerativo. También está presente en los hornos de inducción domésticos y en los sistemas de alimentación ininterrumpida de centros de datos y hospitales, donde la confiabilidad y la eficiencia energética son indispensables.

¿Qué diferencia hay entre un MOSFET de enriquecimiento y uno de empobrecimiento?

La diferencia radica en el estado del transistor cuando la tensión de puerta es cero. El MOSFET de enriquecimiento está normalmente apagado: necesita que se aplique una tensión positiva en la puerta para que se forme el canal conductor y empiece a conducir. Es el tipo más usado en circuitos digitales porque responde al modelo lógico de encendido y apagado de forma natural. El MOSFET de empobrecimiento, en cambio, está normalmente encendido cuando la puerta está a cero voltios, y se apaga al aplicar una tensión negativa que reduce el canal conductor existente. Este segundo tipo se usa en circuitos de protección y aplicaciones especializadas donde se necesita conducción por defecto.

¿Puede un transistor funcionar sin semiconductores?

No en el sentido convencional. El transistor es, por definición, un dispositivo semiconductor: su funcionamiento depende de las propiedades eléctricas únicas de materiales como el silicio o el germanio, que pueden actuar tanto como conductores como aislantes dependiendo de las condiciones de polarización. Sin semiconductores, no existiría el efecto de control de corriente que hace útil al transistor. Sin embargo, históricamente existieron dispositivos que cumplían funciones similares, como los triodos de vacío, que también amplificaban y conmutaban señales, pero eran mucho más grandes, frágiles y consumían mucha más energía que cualquier transistor moderno.

Conclusión

Los transistores electrónicos son la base sobre la que se construye prácticamente toda la tecnología moderna. Desde el sencillo BJT hasta el potente IGBT, cada tipo responde a una necesidad concreta dentro de un circuito, y entender qué los diferencia te da una perspectiva mucho más sólida sobre cómo funciona la electrónica desde adentro.

A lo largo de este recorrido has visto que la elección del transistor correcto no es arbitraria: depende de si necesitas amplificación, alta velocidad de conmutación, bajo consumo o capacidad para manejar grandes potencias. Ese criterio de selección es justamente lo que aplican los ingenieros al diseñar cualquier dispositivo electrónico, desde un sensor hasta un procesador de última generación.
