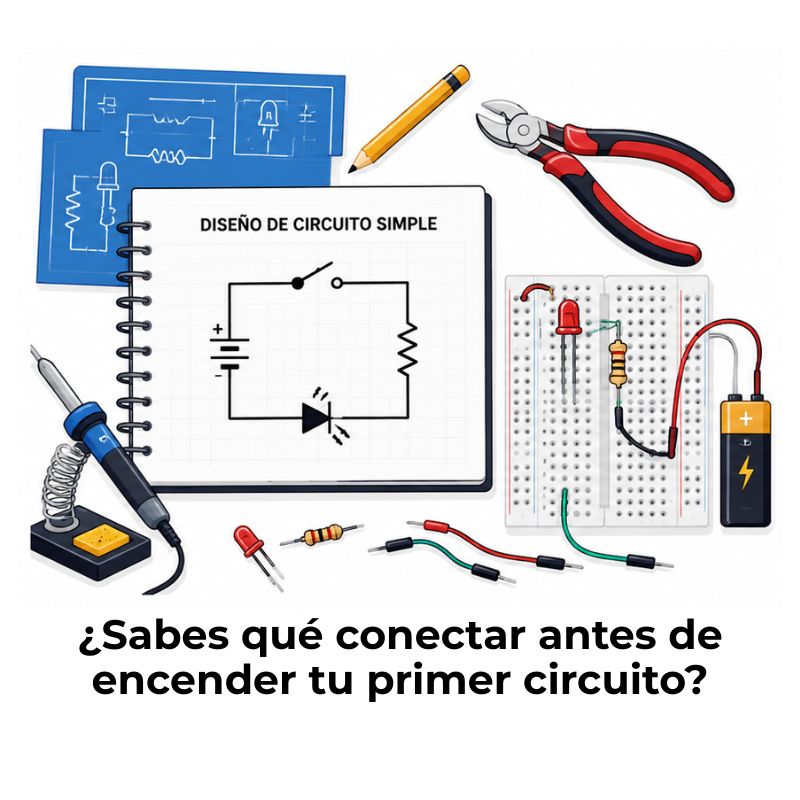

¿Cómo diseñar un circuito electrónico simple?

¿Qué es un circuito electrónico y cómo funciona?

Un circuito electrónico es un conjunto de componentes conectados entre sí que permiten el flujo controlado de corriente eléctrica para realizar una tarea específica. A diferencia de un simple cable que transporta electricidad, un circuito incluye elementos que regulan, almacenan, amplifican o interrumpen esa corriente según el objetivo del diseño.

El principio fundamental es sencillo: la corriente sale de una fuente de alimentación, recorre un camino definido a través de los componentes y regresa al punto de partida. Si ese camino se interrumpe, el circuito deja de funcionar. Por eso se habla siempre de circuitos «cerrados»: la corriente necesita un lazo continuo para circular.

Diferencia entre circuito eléctrico y circuito electrónico

Un circuito eléctrico transporta energía para realizar un trabajo físico, como encender una bombilla o mover un motor. Un circuito electrónico va más allá: manipula y procesa señales eléctricas para controlar, amplificar o transformar información. La diferencia no está solo en los voltajes o corrientes empleados, sino en la capacidad de procesar señales con precisión.

Partes que forman todo circuito electrónico

Todo circuito electrónico, sin importar su complejidad, comparte la misma estructura básica: una fuente de alimentación que aporta energía, los componentes que procesan o dirigen la corriente y las conexiones que los unen. Añadir o quitar elementos dentro de ese esquema da lugar a circuitos con funciones completamente distintas.

Componentes esenciales de un circuito electrónico simple

Conocer los componentes antes de diseñar cualquier circuito es el punto de partida más sólido. Cada pieza tiene un comportamiento predecible y una función concreta dentro del conjunto. Saber qué hace cada componente te permite tomar decisiones de diseño con criterio, no por intuición.

Componentes pasivos: resistencias, condensadores e inductores

Los componentes pasivos no necesitan una fuente externa de control para funcionar: reaccionan directamente a la corriente que pasa por ellos. La resistencia limita cuánta corriente circula, el condensador la almacena temporalmente y el inductor crea un campo magnético que retrasa los cambios bruscos de corriente. Los tres trabajan juntos para que el circuito sea estable y predecible.

Componentes activos: diodos y transistores

Los componentes activos toman decisiones dentro del circuito. El diodo actúa como una válvula de un solo sentido: deja pasar la corriente en una dirección y la bloquea en la contraria. El transistor, por su parte, puede funcionar como un interruptor controlado por señal eléctrica o como un amplificador que convierte una corriente pequeña en otra mucho mayor.

La fuente de alimentación y su papel en el circuito

Sin energía no hay circuito posible. La fuente de alimentación define el voltaje de trabajo y la corriente máxima disponible para todos los componentes. En circuitos simples se usan pilas de 3 V o 5 V; en proyectos más complejos entran en juego fuentes reguladas que mantienen un voltaje constante sin importar la carga conectada.

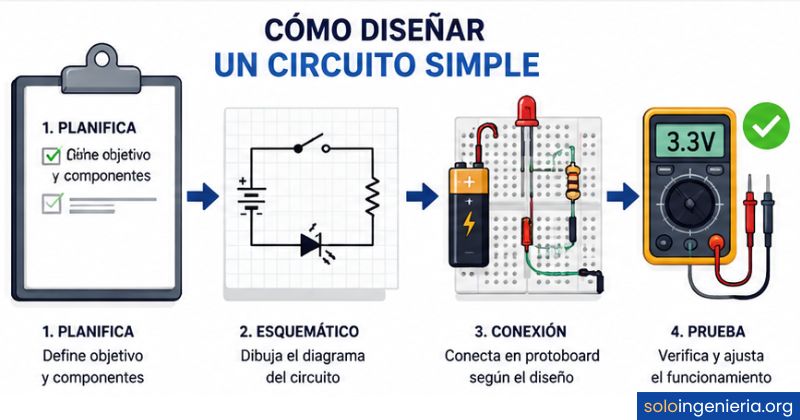

Pasos para diseñar un circuito electrónico simple

El diseño de un circuito electrónico sigue una secuencia lógica que va desde la idea hasta el prototipo físico. Saltarse alguno de estos pasos, especialmente los primeros, es la causa más común de que un circuito no funcione como se espera. El orden importa tanto como los componentes elegidos.

Paso 1 — Define el objetivo del circuito

Antes de elegir cualquier componente, necesitas tener clara una sola pregunta: ¿qué debe hacer este circuito? Un LED que parpadea, un sensor que detecta luz, una alarma que suena al cerrar un contacto. La función define los componentes, no al revés. Empezar sin objetivo concreto garantiza un diseño que se rediseña varias veces desde cero.

Durante esta fase también debes definir el voltaje de trabajo y la corriente máxima esperada. Esos dos datos condicionan absolutamente todo lo que viene después: qué fuente usar, qué resistencias calcular y qué tolerancias necesitan los componentes. Un circuito bien definido en papel ahorra horas de trabajo en el banco.

Paso 2 — Selecciona los componentes adecuados

Una vez tienes el objetivo claro, puedes elegir cada componente con criterio. Consulta las hojas de datos (datasheets) de cada pieza: ahí encontrarás el voltaje máximo soportado, la corriente nominal y las condiciones de operación seguras. Elegir un componente sin verificar su datasheet es el error más habitual entre quienes empiezan.

Para circuitos simples, empieza con componentes fáciles de conseguir y con márgenes de seguridad amplios. Prioriza piezas de montaje en orificio pasante (THT), ya que son más sencillas de insertar en una protoboard y de manejar a mano. Los componentes SMD son más pequeños, pero difíciles de trabajar sin herramientas específicas.

Paso 3 — Dibuja el esquemático

El esquemático es el mapa del circuito: un dibujo que usa símbolos normalizados para representar cada componente y cómo se conectan. Nunca debes montar un circuito físico sin haber dibujado antes su esquemático. Este paso te obliga a pensar en el diseño completo y a detectar errores lógicos antes de que se conviertan en cortocircuitos o componentes quemados.

Para el esquemático puedes usar lápiz y papel al principio, pero herramientas digitales como KiCad, EasyEDA o incluso Fritzing aceleran mucho el proceso. Lo importante es etiquetar correctamente cada componente, indicar los valores de resistencias y condensadores y marcar con claridad la alimentación positiva y la tierra del circuito. Un esquemático ordenado es sinónimo de un montaje sin errores.

Paso 4 — Monta el prototipo en una protoboard

La protoboard es una placa con miles de orificios conectados internamente por filas y columnas. Insertas los componentes en esos orificios y quedan eléctricamente unidos sin necesidad de soldar nada. Esta característica la convierte en la herramienta perfecta para probar diseños y hacer cambios en segundos, simplemente extrayendo un componente e insertando otro.

Sigue el esquemático al pie de la letra durante el montaje: coloca primero la fuente de alimentación, luego los componentes principales y finalmente las conexiones entre ellos. Trabajar con la fuente desconectada hasta terminar todo el montaje es una precaución básica que evita cortocircuitos accidentales mientras insertas piezas.

Paso 5 — Prueba, mide y corrige

Con el circuito montado en la protoboard, conecta la fuente y observa si el comportamiento coincide con el diseño previsto. Si no es así, usa un multímetro para medir el voltaje en distintos puntos del circuito. La medición sistemática te permite aislar el problema sección por sección, sin tener que revisar todo el circuito al mismo tiempo.

Es normal que el primer prototipo no funcione exactamente como se diseñó. A veces un componente tiene un valor ligeramente diferente al esperado; otras veces una conexión en la protoboard no está bien asentada. Cada corrección es parte del proceso de aprendizaje, no un fallo del diseño. Los ingenieros experimentados también intentan en sus prototipos antes de llegar a la versión definitiva.

¿Qué software puedes usar para diseñar circuitos electrónicos?

Antes de tocar un solo componente físico, tiene mucho sentido diseñar y simular el circuito en software. Estas herramientas te permiten detectar errores de conexión, calcular valores de componentes y generar esquemáticos profesionales sin coste de material. El software no reemplaza el prototipo físico, pero lo hace mucho más eficiente.

KiCad: opción gratuita y profesional

KiCad es un entorno de diseño electrónico de código abierto disponible para Windows, macOS y Linux. Permite diseñar esquemáticos completos y placas de circuito impreso (PCB) de hasta 32 capas sin pagar ninguna licencia. Su curva de aprendizaje es moderada, pero dispone de tutoriales oficiales y una comunidad muy activa que resuelve dudas con rapidez.

EasyEDA y Fritzing: ideales para empezar

EasyEDA funciona directamente en el navegador, sin necesidad de instalar nada. Ofrece una biblioteca extensa de componentes y permite exportar los diseños a fabricantes de PCB con pocos clics. Fritzing, por su parte, incluye una vista de protoboard virtual donde puedes representar exactamente cómo quedarán los componentes físicos sobre la placa antes de montarlos.

LTspice: cuando necesitas simular antes de construir

LTspice es un simulador de circuitos basado en el estándar SPICE, desarrollado por Analog Devices y disponible de forma gratuita. Su fortaleza está en que simula el comportamiento eléctrico real del circuito antes de fabricarlo, lo que permite verificar corrientes, voltajes y formas de onda con precisión. Es especialmente útil cuando trabajas con transistores o componentes analógicos que dependen de condiciones muy específicas.

Ejemplo práctico: circuito LED con resistencia

El circuito LED con resistencia es el ejemplo más claro para entender cómo se aplican todos los conceptos anteriores. Requiere muy pocos componentes, es fácil de montar y los resultados son inmediatos. Este circuito enseña la lógica de protección de componentes mediante la limitación de corriente, una idea que se repite en casi todos los diseños electrónicos.

Materiales que necesitas

• LED estándar (5 mm): El componente que queremos encender. Funciona con corrientes entre 10 mA y 20 mA según el modelo.
• Resistencia limitadora: Protege al LED de recibir más corriente de la que soporta. Su valor se calcula con la Ley de Ohm.
• Pila de 9 V con conector: La fuente de alimentación del circuito. También puedes usar una fuente regulada de 5 V.
• Protoboard: La placa de pruebas donde montarás el circuito sin soldar ningún componente.
• Cables de conexión (jumpers): Conectan los puntos de la protoboard entre sí y con la fuente de alimentación.
• Multímetro: Para verificar que la corriente y el voltaje son los correctos una vez montado todo.

Cálculo de la resistencia limitadora

El valor de la resistencia que protege el LED se obtiene aplicando la Ley de Ohm: R = (V_fuente − V_LED) / I_LED. En este ejemplo, con una pila de 9 V, un LED rojo que tiene una caída de voltaje de 2 V y una corriente objetivo de 15 mA, el cálculo sería: R = (9 − 2) / 0,015 = 466,67 Ω.

Como las resistencias comerciales no siempre tienen ese valor exacto, se elige el valor normalizado inmediatamente superior, en este caso 470 Ω. Usar un valor mayor reduce ligeramente el brillo del LED, pero lo mantiene protegido. Nunca conviene bajar el valor de la resistencia calculada, ya que eso incrementa la corriente y puede dañar el LED permanentemente.

Montaje paso a paso en protoboard

Errores frecuentes al diseñar un circuito electrónico simple

Conocer los errores más comunes antes de diseñar te ahorra tiempo y componentes. Muchos de ellos no tienen que ver con el conocimiento técnico, sino con hábitos de trabajo que se corrigen fácilmente una vez que sabes qué buscar. El error más costoso siempre es el que se detecta después de fabricar la placa definitiva.

• Omitir el esquemático: Montar el circuito directamente en la protoboard sin dibujar primero el mapa completo lleva a conexiones incorrectas que después son muy difíciles de rastrear.
• Invertir la polaridad del LED: El LED solo conduce en un sentido. Si conectas el cátodo al positivo y el ánodo a tierra, el LED simplemente no enciende y puede dañarse con el tiempo.
• No respetar los valores del datasheet: Cada componente tiene límites de corriente y voltaje. Ignorarlos provoca sobrecalentamiento o destrucción del componente.
• No calcular la resistencia limitadora: Conectar un LED directamente a la fuente sin resistencia genera una corriente muy superior a la soportada y quema el LED en segundos.
• Conexiones flojas en la protoboard: Un orificio mal insertado interrumpe el circuito sin que sea visible a simple vista. Siempre presiona con firmeza cada componente.
• Mezclar tierra y positivo en los carriles laterales: Intercambiar los carriles de alimentación en la protoboard provoca cortocircuitos que pueden dañar la fuente o los componentes al mismo tiempo.
• No verificar con el multímetro antes de energizar: Una medición de resistencia entre los dos carriles de alimentación, antes de conectar la pila, confirma que no hay cortocircuito accidental.

Preguntas frecuentes

¿Cuál es el circuito electrónico más simple que existe?

El circuito electrónico más simple es el formado por una fuente de alimentación, una resistencia y un LED conectados en serie. Con solo tres componentes puedes observar el principio fundamental del diseño electrónico: la corriente sale de la fuente, atraviesa la resistencia que la limita, alimenta el LED y regresa al polo negativo cerrando el lazo. Este circuito lleva décadas siendo el primer proyecto de cualquier persona que empieza en electrónica, precisamente porque concentra en un espacio mínimo los conceptos de corriente, voltaje, componentes pasivos y componentes activos.

¿Qué necesito para diseñar mi primer circuito electrónico?

Para diseñar tu primer circuito electrónico necesitas una protoboard, algunos componentes básicos como resistencias y un LED, cables de conexión tipo jumper, una pila de 9 V con su conector y un multímetro para verificar medidas. Opcionalmente, puedes instalar un software gratuito como KiCad o EasyEDA para dibujar el esquemático antes del montaje físico. No necesitas equipo de soldadura ni laboratorio especializado: la protoboard permite montar y desmontar circuitos sin herramientas adicionales, lo que la convierte en el punto de partida perfecto para aprender sin riesgos.

¿Cómo se lee un diagrama de circuito electrónico?

Un diagrama de circuito electrónico usa símbolos normalizados para representar cada componente: una línea en zigzag para la resistencia, dos líneas paralelas para el condensador, un triángulo con una barra para el diodo, entre otros. Las líneas rectas que conectan esos símbolos representan los cables o pistas conductoras. Para leer el diagrama correctamente, debes seguir el camino de la corriente desde el polo positivo de la fuente hasta el polo negativo, identificando qué componente encuentra primero y cómo interactúan entre sí. Si quieres profundizar en este tema, el artículo sobre leer un diagrama de circuito electrónico te explica cada símbolo con detalle.

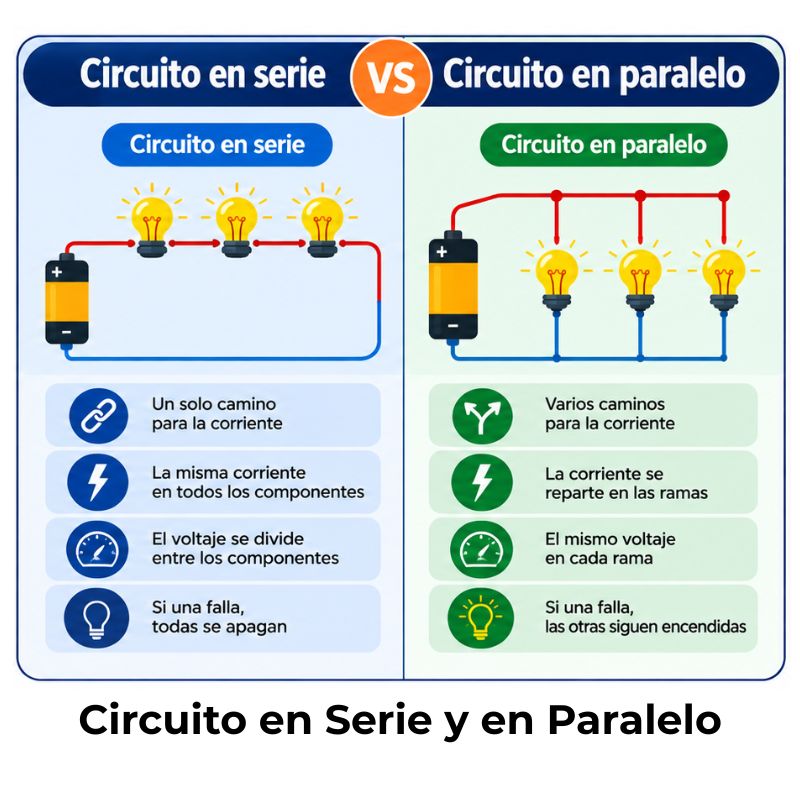

¿Cuál es la diferencia entre un circuito en serie y uno en paralelo?

En un circuito en serie, todos los componentes están conectados uno detrás del otro, formando un único camino para la corriente: si se interrumpe en un punto, el circuito entero deja de funcionar. En un circuito en paralelo, cada componente tiene su propio camino independiente entre los dos terminales de la fuente, lo que significa que si uno falla, los demás siguen funcionando. La elección entre uno y otro tipo depende de la función del circuito: los circuitos en paralelo ofrecen mayor redundancia y mantienen el voltaje constante en cada rama. Para entender mejor sus características, puedes revisar la explicación sobre la diferencia entre circuito en serie y en paralelo.

¿Puedo diseñar un circuito electrónico sin saber soldar?

Sí, completamente. La protoboard existe precisamente para que puedas montar, probar y modificar circuitos electrónicos sin necesidad de soldar ningún componente. Insertas las piezas en los orificios de la placa, que ya tienen conexiones internas predefinidas, y obtienes un circuito funcional en minutos. La soldadura entra en juego solo cuando quieres fabricar una versión final y permanente del circuito en una placa PCB. Para prototipar y aprender, la protoboard es más que suficiente y además te permite hacer cambios al instante.

¿Para qué sirve la protoboard en el diseño de circuitos?

La protoboard es una placa de pruebas con orificios conectados internamente en filas y columnas que permite montar circuitos electrónicos de forma temporal, rápida y sin soldar. Su función principal es facilitar el prototipado: puedes insertar y retirar componentes cuantas veces necesites, cambiar una resistencia por otra de diferente valor o reorganizar las conexiones en segundos. También incluye dos carriles laterales largos reservados para la alimentación positiva y la tierra del circuito, lo que facilita llevar la energía a cualquier punto de la placa de manera ordenada y segura.

¿Qué es un esquemático y por qué es importante diseñarlo primero?

Un esquemático es un diagrama técnico que representa todos los componentes de un circuito electrónico mediante símbolos normalizados y las conexiones entre ellos mediante líneas. Diseñarlo antes de montar nada en físico es importante porque te obliga a pensar en la lógica completa del circuito, detectar errores de conexión antes de que causen daños reales y comunicar tu diseño a otras personas de forma precisa. Un esquemático bien dibujado también facilita enormemente la depuración posterior: cuando algo no funciona, tienes un mapa de referencia para saber exactamente qué debería estar pasando en cada punto del circuito. Aprender a elaborar y entender estos diagramas es una habilidad directamente ligada a la práctica del diseño de placas electrónicas.

Conclusión

Diseñar un circuito electrónico simple no depende de tener experiencia avanzada ni equipo costoso. Depende de seguir un proceso ordenado: entender qué función debe cumplir el circuito, conocer los componentes que lo forman, dibujar el esquemático y montar el prototipo con cuidado. Ese orden es el mismo que usan los ingenieros en proyectos de cualquier escala.

A lo largo de este recorrido has aprendido para qué sirve cada componente básico, cómo calcular la resistencia limitadora de un LED con la Ley de Ohm, qué herramientas de software puedes usar sin pagar nada y cuáles son los errores que más retrasan a quienes empiezan. Con esos conocimientos ya tienes todo lo necesario para montar tu primer circuito y ajustarlo hasta que funcione exactamente como diseñaste.

La electrónica es una disciplina que se aprende haciendo: cada circuito que montas, aunque no funcione a la primera, te deja algo concreto que aplicar en el siguiente. Si quieres seguir avanzando, en este sitio web encontrarás más contenido sobre ingeniería electrónica que te acompañará en cada etapa de tu aprendizaje.
