¿Cómo funciona un transistor bipolar (BJT)?

¿Qué es un transistor bipolar?

Un transistor bipolar, conocido también como BJT por sus siglas en inglés (Bipolar Junction Transistor), es un dispositivo semiconductor de tres terminales capaz de amplificar señales eléctricas o actuar como interruptor electrónico. Su funcionamiento se basa en el control de una corriente relativamente grande mediante otra corriente mucho menor aplicada en uno de sus terminales. Es uno de los componentes más presentes en la ingeniería electrónica moderna, desde los circuitos de audio hasta los microprocesadores.

Lo que hace especial a este componente es que opera con dos tipos distintos de portadores de carga —electrones y huecos—, de ahí el prefijo «bipolar». Esto lo diferencia de los transistores de efecto de campo, que solo trabajan con un tipo de portador. En la práctica, esa dualidad le otorga características únicas de ganancia y velocidad de respuesta que lo mantienen vigente en miles de aplicaciones.

Emisor, base y colector: los tres terminales del BJT

Cada terminal tiene una función concreta dentro del transistor bipolar. El emisor es la región más fuertemente dopada y actúa como la fuente principal de portadores de carga que luego atravesarán el dispositivo. La base es la capa intermedia, deliberadamente delgada, donde ocurre el control de la corriente. El colector, por su parte, recoge los portadores que logran cruzar la base y representa la salida de mayor corriente del componente.

La disposición física de estos tres terminales no es arbitraria: sus dimensiones y niveles de dopado se diseñan con precisión para que la mayor parte de los portadores inyectados por el emisor alcancen el colector sin recombinarse en la base. Si la base fuera demasiado gruesa, el transistor dejaría de funcionar como tal y se comportaría como dos diodos enfrentados, sin capacidad real de amplificación.

¿Por qué se llama «bipolar»?

El término «bipolar» hace referencia a que, en su operación, intervienen los dos tipos de portadores de carga que existen en los semiconductores: los electrones (carga negativa) y los huecos (ausencias de electrones que se comportan como cargas positivas). A diferencia de los transistores de efecto de campo, donde solo participa un tipo de portador, el BJT depende de la interacción simultánea de ambos para funcionar correctamente.

Estructura interna de un transistor bipolar

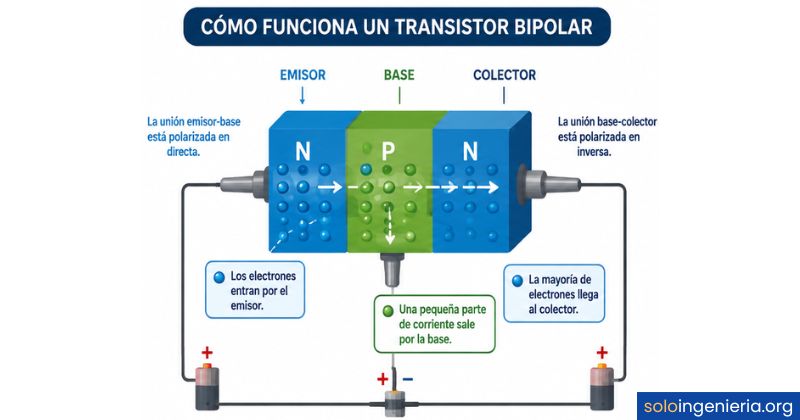

Internamente, un transistor bipolar está formado por tres capas de material semiconductor apiladas y conectadas eléctricamente entre sí. Cada capa tiene un tipo de dopado diferente (tipo N o tipo P), lo que genera en sus interfaces las uniones PN que hacen posible el control de la corriente. La disposición de esas capas define si el transistor es de tipo NPN o PNP, lo cual determina la dirección de circulación de las corrientes y la polaridad de las tensiones de trabajo.

Capas semiconductoras tipo N y tipo P

Los semiconductores tipo N contienen átomos donantes que aportan electrones libres como portadores mayoritarios. Los de tipo P, en cambio, tienen átomos aceptores que generan huecos como portadores mayoritarios. El nivel de dopado varía intencionadamente entre el emisor, la base y el colector: el emisor se dopa con mucha mayor concentración que el colector, y la base recibe el dopado más ligero de los tres, lo que facilita que los portadores la atraviesen sin recombinarse.

Las dos uniones PN dentro del BJT

Al unir capas con dopados opuestos se forman dos uniones PN en un único cristal semiconductor. La primera, llamada unión base-emisor, separa el emisor de la base. La segunda, la unión base-colector, separa la base del colector. El comportamiento del transistor depende directamente de cómo se polarizan estas dos uniones, es decir, de qué tensiones se aplican en cada una de ellas para favorecer o impedir el paso de portadores.

¿Cómo funciona un transistor bipolar paso a paso?

El principio de funcionamiento se resume en una idea central: una corriente pequeña aplicada en la base controla una corriente mucho mayor que circula entre el emisor y el colector. Este control no es mecánico ni magnético; ocurre dentro del cristal semiconductor, a escala de los portadores de carga, como consecuencia directa de cómo están polarizadas las dos uniones PN del dispositivo.

Polarización de las uniones

Para que el BJT opere en modo activo —el modo de amplificación—, es necesario aplicar tensiones específicas a sus terminales. La unión base-emisor debe polarizarse en directa (tensión positiva en la base respecto al emisor en un NPN) para abrir el camino a los portadores. Al mismo tiempo, la unión base-colector se polariza en inversa, lo que genera el campo eléctrico necesario para arrastrar esos portadores hacia el colector en lugar de dejarlos recombinarse en la base.

El flujo de portadores de carga

Una vez que la unión base-emisor está polarizada en directa, los electrones del emisor se inyectan en la base. Como la base es muy estrecha y tiene bajo dopado, la gran mayoría de esos electrones no se recombina con los huecos de la base, sino que difunden hacia la unión base-colector y son arrastrados al colector por el campo eléctrico inverso. Solo una pequeña fracción se recombina en la base y origina la corriente de base (I_B). Esa fracción mínima es la que controlas desde el exterior.

Tipos de transistor bipolar: NPN y PNP

Existen dos configuraciones posibles en función de cómo se ordenan las capas semiconductoras: el transistor NPN (negativo-positivo-negativo) y el PNP (positivo-negativo-positivo). Ambos realizan las mismas funciones —amplificación y conmutación—, pero difieren en la dirección en que circulan las corrientes y en la polaridad de las tensiones que necesitan para operar. En la práctica, el NPN es el más habitual en circuitos de uso general, mientras que el PNP aparece frecuentemente en configuraciones complementarias.

Cómo funciona el transistor NPN

En un transistor NPN, la corriente fluye del colector hacia el emisor cuando se aplica una tensión positiva en la base respecto al emisor. Los electrones, que son los portadores mayoritarios en las capas N, se inyectan desde el emisor hacia la base y la mayoría alcanza el colector. Basta con suministrar una pequeña corriente positiva en la base para activar el paso de una corriente mucho mayor por el trayecto colector-emisor. Este es el tipo de transistor más común en circuitos de electrónica general y digital.

Cómo funciona el transistor PNP

El transistor PNP opera de forma opuesta al NPN. Aquí, los portadores mayoritarios son huecos, que viajan desde el emisor (tipo P) hacia el colector (tipo P) cruzando la delgada base de tipo N. Para activar el transistor, la tensión de la base debe ser más negativa que la del emisor, lo que equivale a decir que la corriente de base sale del terminal de base hacia la circuitería externa. Cualquier reducción o extinción de esa corriente de base apaga el transistor.

Si quieres profundizar en las diferencias entre ambos tipos, puedes revisar el artículo sobre la diferencia entre transistor NPN y PNP, donde se detalla cada caso con ejemplos de circuitos reales.

Ganancia de corriente y el parámetro beta (β)

La ganancia de corriente, representada por la letra griega β (también llamada h_FE en los datasheets), es el parámetro que cuantifica la capacidad de amplificación de un transistor bipolar. Se define como la relación entre la corriente de colector y la corriente de base: β = I_C / I_B. Un valor de β = 100 significa que, por cada 1 mA que circula por la base, el transistor permite el paso de 100 mA entre el colector y el emisor.

El valor de β varía según el modelo del transistor, la temperatura de trabajo y el punto de operación dentro de la curva de característica. No es un valor perfectamente constante, pero dentro del rango de operación lineal se puede tratar como aproximadamente estable para hacer cálculos de diseño. La suma de las tres corrientes siempre cumple la relación I_E = I_B + I_C, que es una consecuencia directa de la ley de Kirchhoff de corrientes aplicada al nodo del transistor.

Conocer el valor de β de un componente concreto es posible consultando su hoja de datos técnicos. Si no estás acostumbrado a leer este tipo de documentos, el artículo sobre cómo interpretar el datasheet de un componente te dará todas las herramientas para extraer esa información de forma correcta.

Modos de operación del transistor bipolar

Un transistor bipolar no opera siempre de la misma manera. Dependiendo de las tensiones aplicadas en sus terminales, el BJT puede encontrarse en uno de tres estados de funcionamiento. Cada modo determina si el transistor actúa como amplificador, como interruptor cerrado o como interruptor abierto. El diseñador elige el modo en función de la tarea que el transistor debe cumplir dentro del circuito.

Modo de corte

En el modo de corte, ninguna corriente significativa circula entre el colector y el emisor. Esto ocurre cuando la tensión en la base es insuficiente para polarizar en directa la unión base-emisor (por debajo de unos 0,6 V en silicio). El transistor se comporta como un interruptor abierto: bloquea el paso de corriente sin importar la tensión que haya en el colector. Esta condición se usa cuando se quiere que el transistor permanezca «apagado».

Modo activo o lineal

El modo activo es la zona de operación donde el transistor funciona como amplificador. La unión base-emisor está polarizada en directa y la unión base-colector está polarizada en inversa. En este estado, la corriente de colector es proporcional a la corriente de base, y esa proporcionalidad está determinada por el factor β. Pequeñas variaciones en la señal de base producen variaciones amplificadas en la corriente de colector, lo que convierte al BJT en un amplificador de señal.

Modo de saturación

En saturación, ambas uniones PN —base-emisor y base-colector— están polarizadas en directa. La corriente de colector ya no crece aunque aumente la corriente de base; el transistor ha alcanzado su límite y conduce al máximo posible. Este estado equivale a un interruptor cerrado: la caída de tensión entre colector y emisor es mínima y la corriente está determinada por la resistencia del circuito externo. Es la condición que se busca al usar el transistor como interruptor encendido.

Aplicaciones del transistor bipolar en la electrónica

El transistor bipolar tiene presencia en prácticamente cualquier circuito electrónico que hayas usado. Su versatilidad lo ha convertido en uno de los componentes de referencia tanto en diseños analógicos como en etapas digitales de señal. Sus dos funciones principales —amplificación y conmutación— cubren la inmensa mayoría de las necesidades de un circuito electrónico, lo que explica por qué sigue siendo un componente de estudio obligatorio en ingeniería electrónica.

A continuación se presentan sus aplicaciones más representativas:

• Amplificación de audio: Los BJT operando en zona activa amplifican señales débiles de micrófonos o instrumentos hasta niveles capaces de mover altavoces, manteniendo la forma de onda original con mínima distorsión cuando el diseño es correcto.
• Interruptores electrónicos: En modo de corte y saturación, el transistor actúa como un interruptor que abre o cierra circuitos a gran velocidad, sin partes móviles ni desgaste mecánico, controlado solo por la señal en su base.
• Etapas de potencia: En fuentes de alimentación reguladas y circuitos de potencia, los transistores bipolares regulan la corriente de salida adaptando la energía disponible a las necesidades de la carga conectada.
• Osciladores y generadores de señal: Combinados con redes de realimentación, los BJT generan señales periódicas de frecuencia controlada, presentes en radiotransmisores, relojes de circuito y módulos de comunicación.
• Puertas lógicas discretas: Antes de la integración masiva, los transistores bipolares implementaban directamente puertas AND, OR y NOT usando su comportamiento de conmutación, sentando las bases de la lógica digital.

Para identificar correctamente el transistor que necesitas en un circuito, comprender el código de colores de las resistencias que lo rodean también es útil, ya que esos valores de resistencia condicionan directamente el punto de operación del BJT.

Preguntas frecuentes

¿Cuál es la diferencia entre un transistor bipolar y uno de efecto de campo?

La diferencia fundamental está en el mecanismo de control: el transistor bipolar (BJT) se controla mediante corriente aplicada en la base, mientras que el transistor de efecto de campo (FET) se controla mediante tensión en el terminal de puerta, prácticamente sin consumo de corriente. Esto hace que los FET sean más eficientes en aplicaciones de alta integración y bajo consumo, mientras que los BJT destacan por su mayor ganancia de corriente y linealidad en aplicaciones analógicas de señal de audio o radiofrecuencia.

¿Para qué sirve la base en un transistor bipolar?

La base es el terminal de control del transistor. Su función es recibir la señal de entrada —una corriente pequeña— que determina cuánta corriente puede circular entre el emisor y el colector. Además, la base es deliberadamente muy delgada para que la mayoría de los portadores inyectados por el emisor la atraviesen sin recombinarse y lleguen al colector. Sin la señal adecuada en la base, el transistor permanece en corte y no conduce.

¿Qué significa la ganancia β de un transistor bipolar?

La ganancia β, también denominada h_FE en las hojas de datos, indica cuántas veces es mayor la corriente de colector respecto a la corriente de base. Si un transistor tiene β = 150, significa que cada miliamperio en la base permite que circulen 150 mA entre colector y emisor. Este parámetro varía con la temperatura y el punto de operación, por lo que en diseños de precisión se trabaja con un valor típico y se verifican los márgenes con los valores mínimos del fabricante.

¿Cómo se polariza correctamente un transistor bipolar NPN?

Para polarizar un NPN en modo activo, necesitas aplicar una tensión positiva en el colector respecto al emisor y una tensión base-emisor superior a 0,6 V. La corriente de base se fija habitualmente mediante una resistencia conectada entre la señal de entrada y el terminal de base, calculada para que el transistor opere en el punto de trabajo deseado sin entrar en saturación. La resistencia de colector limita la corriente máxima y fija la caída de tensión de salida del circuito.

¿En qué circuitos se usa un transistor bipolar como amplificador?

El BJT como amplificador aparece en preamplificadores de micrófono, etapas de amplificación de audio, circuitos de amplificación de señal de sensores y etapas intermedias en cadenas de radiofrecuencia. Las tres configuraciones clásicas son emisor común (mayor ganancia de tensión), base común (mayor ancho de banda) y colector común o seguidor de emisor (alta impedancia de entrada, ideal para adaptar señales entre etapas). Cada configuración tiene sus ventajas según la aplicación concreta.

¿Qué pasa si la corriente de base es demasiado alta en un BJT?

Si la corriente de base supera el valor que lleva al transistor a saturación, el dispositivo conduce al máximo que permite el circuito externo, pero ya no amplifica: la corriente de colector deja de ser proporcional a la de base. Aunque esto no daña el transistor de inmediato, si la corriente total supera los límites del fabricante, se produce disipación excesiva de potencia y el componente puede dañarse de forma permanente. Siempre debes verificar los valores máximos de I_C, I_B y P_C en el datasheet.

¿Cómo se lee el datasheet de un transistor bipolar?

El datasheet de un BJT incluye parámetros de máximos absolutos (tensiones y corrientes que no debes superar), características eléctricas típicas (β, V_BE, V_CE(sat)) y curvas de operación que muestran la corriente de colector en función de la tensión colector-emisor para distintos valores de corriente de base. Los parámetros clave para el diseño son h_FE (ganancia), V_CE(sat) (caída en saturación) y P_C (potencia máxima disipable). Aprender a interpretar el datasheet de un componente te permite seleccionar el BJT adecuado y diseñar el circuito con márgenes de seguridad correctos.

Conclusión

El transistor bipolar es mucho más que un componente pasivo: es el núcleo de casi toda la electrónica analógica y buena parte de la digital. Comprender cómo sus tres capas semiconductoras interactúan para controlar corrientes, y cómo sus dos uniones PN determinan el modo en que opera, te da una base real para entender por qué los circuitos se diseñan como lo hacen.

Con lo que has visto, ya puedes identificar si un BJT está polarizado para amplificar o para conmutar, interpretar los parámetros esenciales de su hoja de datos y entender la relación entre la corriente de base y la de colector. Esa comprensión es directamente aplicable al análisis y diseño de circuitos reales, desde un simple interruptor electrónico hasta un amplificador de audio de varias etapas.

Si quieres seguir construyendo tu conocimiento en electrónica, en este sitio web encontrarás más contenidos sobre componentes, circuitos y herramientas de análisis explicados con el mismo nivel de detalle y claridad. Cada pieza que aprendes encaja con la siguiente, y el transistor bipolar es una de las más importantes del tablero.
