¿Qué son los transistores y cómo funcionan?

¿Qué es un transistor y para qué sirve?

Un transistor es un dispositivo electrónico semiconductor capaz de modificar, controlar o interrumpir el flujo de corriente eléctrica dentro de un circuito. Su nombre proviene del inglés transfer resistor, que se traduce como «resistor de transferencia», y describe con exactitud su función: transferir una señal eléctrica de una parte del circuito a otra con un nivel de control preciso. Desde su aparición, transformó por completo el diseño de los sistemas electrónicos.

En términos prácticos, un transistor puede actuar de dos formas dentro de un circuito: como amplificador de señales, tomando una señal eléctrica débil y convirtiéndola en una más potente, o como interruptor electrónico, abriendo o cerrando el paso de corriente según la señal que recibe en uno de sus terminales. Estas dos capacidades lo convierten en la base de prácticamente toda la electrónica moderna.

Origen del nombre y materiales semiconductores

El término «transistor» nació en 1947 en los Laboratorios Bell, cuando John Bardeen, Walter Brattain y William Shockley lograron crear el primer dispositivo de este tipo. El nombre combina «transfer» y «resistor», haciendo referencia a su capacidad de transferir señales eléctricas a través de un material con resistencia variable. Fue una de las invenciones más relevantes del siglo XX y marcó el inicio de la electrónica de estado sólido.

Para fabricar transistores se utilizan materiales semiconductores, es decir, materiales que no son buenos conductores ni buenos aislantes, sino que se ubican en un punto intermedio. El silicio (Si) es el material más usado, aunque también se emplean el germanio (Ge) y el arseniuro de galio (GaAs) en aplicaciones específicas. Cada material determina la temperatura máxima de trabajo y el nivel de tensión que el transistor puede soportar.

Funciones principales: amplificador e interruptor

Las dos funciones que definen al transistor son la amplificación y la conmutación. Como amplificador, recibe una señal eléctrica de baja intensidad en uno de sus terminales y genera una señal de mayor potencia en la salida, manteniendo la forma de la señal original pero con más energía. Esta función es fundamental en aplicaciones de audio, radio y telecomunicaciones.

Como interruptor o conmutador, el transistor trabaja en dos estados bien definidos: conducción total (saturación) o corte completo (sin corriente). Esto lo convierte en el componente básico de la lógica digital, donde los estados «encendido» y «apagado» se corresponden con los valores binarios 1 y 0. Gracias a esta función, los transistores son la base de los microprocesadores y la memoria digital.

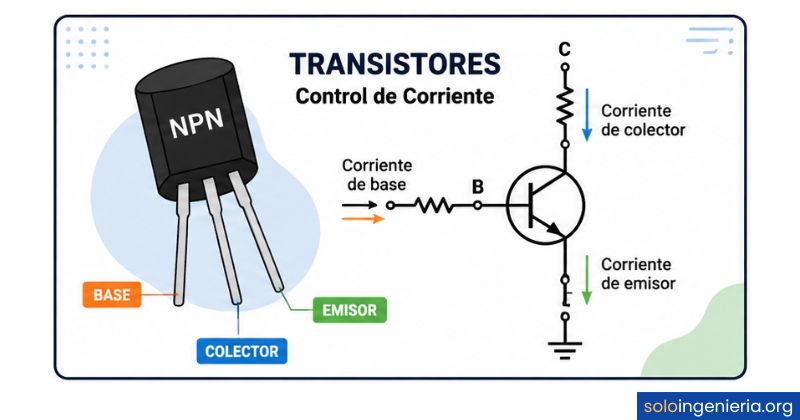

Partes de un transistor: base, colector y emisor

Todo transistor bipolar de unión (el tipo más común para aprender electrónica) tiene tres terminales que cumplen roles distintos dentro del circuito. Conocerlos es indispensable para entender cómo fluye la corriente y por qué el dispositivo puede controlar señales eléctricas con tanta precisión. Estas tres partes interactúan de forma coordinada para que el transistor funcione correctamente.

¿Cómo funciona un transistor paso a paso?

El funcionamiento de un transistor se basa en una idea sencilla pero poderosa: una corriente pequeña aplicada en la base controla una corriente mucho mayor que fluye entre el colector y el emisor. Esta relación de control es lo que permite al transistor amplificar señales o actuar como interruptor. El comportamiento exacto depende del modo de operación en el que se encuentre el componente en cada instante.

Funcionamiento como interruptor

Cuando el transistor trabaja como interruptor, opera en dos extremos opuestos: corte o saturación. En el estado de corte, no llega ninguna señal a la base, por lo que el transistor bloquea por completo el paso de corriente entre colector y emisor. El circuito permanece abierto, como si no hubiera conexión. Este estado equivale al valor binario 0 en lógica digital.

En el estado de saturación, la base recibe suficiente señal y el transistor conduce la máxima corriente posible entre colector y emisor, cerrando el circuito completamente. Este estado equivale al valor binario 1. Uniendo muchos transistores en esta configuración, es posible construir puertas lógicas, memorias y procesadores completos que realizan operaciones matemáticas y lógicas a velocidades altísimas.

Funcionamiento como amplificador

En modo amplificador, el transistor trabaja en la zona activa, es decir, en un punto intermedio entre el corte y la saturación. Aquí, la corriente de colector es proporcional a la corriente de base, siguiendo la relación Ic = β × Ib, donde β (beta) es la ganancia del transistor. Si β vale 200, una corriente de base de 0,5 mA genera una corriente de colector de 100 mA, es decir, doscientas veces mayor.

Esta capacidad de amplificación tiene aplicaciones directas en altavoces, micrófonos, radios y cualquier sistema donde una señal débil necesite volverse suficientemente potente para actuar sobre una carga. La forma de la señal se conserva, pero su potencia aumenta gracias al transistor. Sin esta función, los sistemas de audio y comunicación que usas hoy no serían posibles.

Los tres estados de operación

Tipos de transistores y sus diferencias

No todos los transistores funcionan de la misma manera ni se fabrican igual. A lo largo de las décadas, los ingenieros desarrollaron distintas familias de transistores para responder a necesidades concretas: mayor velocidad, menor consumo energético, mayor potencia o mejor integración en circuitos miniaturizados. Conocer los tipos principales te permite entender qué componente usar según el objetivo del diseño.

Transistor bipolar de unión (BJT): NPN y PNP

El transistor bipolar de unión, conocido como BJT (del inglés Bipolar Junction Transistor), es el tipo más estudiado en los primeros acercamientos a la electrónica. Su característica principal es que se controla mediante corriente eléctrica aplicada en la terminal base. Existen dos variantes según la disposición de las capas semiconductoras: el tipo NPN y el tipo PNP, que trabajan con polaridades opuestas.

En un BJT tipo NPN, una corriente positiva que entra por la base permite que la corriente fluya del colector al emisor. En el tipo PNP ocurre lo contrario: la corriente sale de la base y el flujo principal va del emisor al colector. El NPN de silicio es el más utilizado en los circuitos electrónicos porque es más fácil de polarizar y fabricar con los materiales disponibles en la industria.

Transistor de efecto de campo (FET y MOSFET)

Los transistores de efecto de campo (FET) funcionan de forma diferente al BJT: en lugar de controlarse por corriente, se controlan mediante un voltaje aplicado en su terminal de entrada, llamada puerta o gate. Esto los hace mucho más eficientes energéticamente, ya que prácticamente no consumen corriente en la terminal de control. Su alta impedancia de entrada los convierte en los favoritos para circuitos integrados.

Dentro de la familia FET, el tipo más extendido es el MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor). Es el componente que hace posible la fabricación de microprocesadores, memorias RAM y circuitos digitales de bajo consumo. Los MOSFET de canal N y canal P se combinan en la tecnología CMOS, que es la base de prácticamente toda la electrónica digital que existe hoy. Puedes profundizar en los fundamentos de estos dispositivos en el área de microelectrónica.

Otros tipos: IGBT y fototransistores

El IGBT (Transistor Bipolar de Puerta Aislada) combina características del BJT y del MOSFET para manejar corrientes y voltajes muy elevados con gran eficiencia. Se usa en aplicaciones de alta potencia, como el control de motores eléctricos en vehículos híbridos, sistemas de tracción ferroviaria y desfibriladores médicos. Su capacidad para controlar potencias de gran escala lo hace irreemplazable en la electrónica industrial.

Los fototransistores son una variante especializada que responde a la luz en lugar de a una señal eléctrica en la base. Cuando reciben luz visible o infrarroja, permiten el paso de corriente entre colector y emisor de forma proporcional a la intensidad luminosa. Se usan en sensores de proximidad, mandos a distancia, sistemas de detección de llama y lectores de códigos de barras. Son un puente entre la electrónica y la óptica, un campo que puedes explorar más en optoelectrónica.

¿En qué dispositivos se usan los transistores?

Los transistores están presentes en prácticamente cualquier dispositivo electrónico que funcione con corriente eléctrica. Desde el teléfono que llevas en el bolsillo hasta los equipos de diagnóstico médico, pasando por automóviles, estaciones de radio, sistemas de energía renovable y robots industriales, todos dependen de transistores para controlar, amplificar o procesar señales eléctricas. La lista de aplicaciones abarca casi todas las industrias modernas.

En el campo de la electrónica práctica, los transistores son uno de los componentes más trabajados en laboratorio precisamente porque su estudio cubre de forma directa los dos modos de operación que aparecen en casi cualquier diseño real: la amplificación y la conmutación. Aprender a polarizarlos correctamente es una de las primeras competencias que desarrolla cualquier estudiante de electrónica.

Transistores y circuitos integrados: la miniaturización

Uno de los saltos más relevantes en la historia de la electrónica fue pasar de transistores individuales, del tamaño de un dedo, a integrar millones de ellos en una superficie de silicio del tamaño de una uña. Ese proceso se llama integración y dio origen a los circuitos integrados, también conocidos como chips o microchips. Cada chip es, en esencia, una red de transistores interconectados que ejecutan funciones específicas.

A medida que la tecnología de fabricación avanzó, el tamaño de cada transistor dentro de un chip se fue reduciendo de forma progresiva. Los procesos de fabricación modernos trabajan a escala nanométrica, lo que permite colocar cantidades enormes de transistores en un área diminuta. Esta miniaturización es la razón por la que los dispositivos actuales son más rápidos, más pequeños y consumen menos energía que los de generaciones anteriores.

Los semiconductores son el material base que hace posible esta miniaturización. El silicio, en particular, tiene propiedades eléctricas que permiten crear transistores extremadamente pequeños con un comportamiento predecible y estable. Sin el dominio de los materiales semiconductores, la miniaturización que impulsó la revolución tecnológica del último medio siglo no habría sido posible.

El campo que estudia el diseño y fabricación de estos circuitos a escala muy reducida forma parte de la ingeniería electrónica, una disciplina que abarca desde los principios físicos del transistor hasta el diseño de sistemas completos. Si quieres entender cómo se diseñan y fabrican estos dispositivos a escala atómica, el área que lo estudia en detalle es la microelectrónica.

Preguntas frecuentes

¿Qué diferencia hay entre un transistor NPN y uno PNP?

La diferencia principal está en la polaridad de las capas semiconductoras y en el sentido de la corriente de control. En un transistor NPN, una corriente positiva que entra por la base activa el transistor y permite que la corriente fluya del colector al emisor. En el PNP ocurre lo contrario: la base necesita una corriente negativa (o un voltaje más bajo que el emisor) para activarse, y el flujo principal va del emisor al colector. En la práctica, el NPN es el más utilizado porque su polarización resulta más sencilla con fuentes de alimentación positivas, que son las más comunes en los circuitos electrónicos de uso general.

¿Qué es la ganancia de un transistor (β o hFE)?

La ganancia de un transistor, representada por la letra griega β (beta) o por el parámetro hFE, es la relación entre la corriente de colector y la corriente de base. Si un transistor tiene una ganancia de 200, significa que, por cada miliamperio de corriente que entra en la base, el transistor deja pasar 200 mA entre colector y emisor. Este valor no es fijo ni perfectamente uniforme entre transistores del mismo modelo; varía según la temperatura, el punto de polarización y las tolerancias de fabricación. Por eso, los diseños electrónicos fiables siempre se diseñan para funcionar bien con el valor mínimo de ganancia garantizado por el fabricante.

¿Cuál es la diferencia entre un BJT y un MOSFET?

La diferencia fundamental está en cómo se controlan. El BJT se controla mediante corriente eléctrica en la base, lo que implica que siempre consume algo de corriente para mantenerse activo. El MOSFET, en cambio, se controla por voltaje en la puerta (gate) y su impedancia de entrada es tan alta que prácticamente no consume corriente de control. Esto hace al MOSFET mucho más eficiente en circuitos integrados donde hay millones de transistores trabajando simultáneamente. El BJT, sin embargo, sigue siendo preferido en aplicaciones de amplificación analógica donde su linealidad y comportamiento resultan más adecuados.

¿Por qué los transistores se fabrican con silicio?

El silicio se convirtió en el material de referencia para fabricar transistores por varias razones prácticas. Es uno de los elementos más abundantes en la corteza terrestre, lo que lo hace económico. Además, forma un óxido natural (SiO₂) que actúa como aislante de excelente calidad, una propiedad clave para construir MOSFET. Su banda prohibida permite que funcione en un rango de temperaturas amplio y con una corriente de fuga muy baja en reposo. Aunque materiales como el arseniuro de galio ofrecen mayor velocidad, su coste y complejidad de fabricación los limitan a aplicaciones muy específicas como la electrónica de microondas y las comunicaciones por satélite.

¿Cuántos transistores puede tener un microprocesador moderno?

Los microprocesadores de última generación integran cantidades de transistores que resultan difíciles de imaginar. Los chips actuales fabricados con procesos de 3 a 5 nanómetros pueden contener decenas de miles de millones de transistores en un área no mayor a la de una uña. Esta densidad extraordinaria es el resultado de décadas de progreso en los procesos de litografía y fabricación de semiconductores. Cada uno de esos transistores conmuta entre los estados de corte y saturación a frecuencias de miles de millones de ciclos por segundo, lo que convierte al chip en una máquina de cálculo de velocidad impresionante.

¿Puede un transistor quemarse y cómo se detecta?

Sí, un transistor puede dañarse de forma permanente si se superan sus límites de corriente, voltaje o temperatura. Cuando esto ocurre, el componente puede quedar en cortocircuito interno (conduce siempre, independientemente de la señal en la base) o en circuito abierto (nunca conduce, aunque reciba señal). Para detectarlo, se usa un multímetro en modo de prueba de diodos: en un transistor sano, la unión base-emisor y la unión base-colector muestran caídas de tensión características en torno a 0,6–0,7 V para transistores de silicio. Si las lecturas son cero o infinito en ambas uniones, el transistor está dañado y debe reemplazarse.

¿Qué es la saturación en un transistor?

La saturación es el estado en que el transistor conduce la máxima corriente posible entre colector y emisor, independientemente de cualquier aumento adicional en la corriente de base. En este estado, la resistencia interna entre colector y emisor es mínima y la caída de voltaje en esa unión cae a un valor muy bajo. El transistor saturado actúa como un interruptor cerrado: la corriente fluye libremente. En lógica digital, este estado representa el valor binario 1, y es el modo de operación que usan los transistores dentro de los procesadores y memorias digitales para representar información.

¿Cuál fue el primer transistor y quién lo inventó?

El primer transistor fue creado el 23 de diciembre de 1947 en los Laboratorios Bell de los Estados Unidos. Sus inventores fueron John Bardeen, Walter Brattain y William Shockley, quienes recibieron el Premio Nobel de Física en 1956 por este logro. Aquel primer dispositivo era un transistor de contacto de punta fabricado con germanio, mucho más grande y frágil que los transistores actuales. Sin embargo, su funcionamiento demostró que era posible amplificar señales eléctricas sin válvulas de vacío, lo que abrió el camino a toda la electrónica de estado sólido que conocemos hoy.

Conclusión

Los transistores son, sin duda, el componente que hizo posible la electrónica tal como la conoces hoy. Desde su descubrimiento en 1947, pasaron de ser dispositivos del tamaño de un dedo a integrarse por miles de millones en un chip del tamaño de una uña. Su capacidad para amplificar señales y actuar como interruptores electrónicos los convirtió en la piedra angular de la electrónica analógica y digital.

Ahora que conoces sus partes, sus modos de operación y sus tipos principales, puedes aplicar ese conocimiento tanto para analizar circuitos existentes como para entender el funcionamiento interno de los dispositivos que usas a diario. Identificar si un transistor trabaja como amplificador o como interruptor es el primer paso para comprender cualquier diseño electrónico con profundidad real.

Este es solo el comienzo de un camino apasionante. Si quieres seguir construyendo una base sólida en electrónica, este sitio web tiene mucho más contenido esperándote: desde los fundamentos de los semiconductores hasta el diseño de circuitos integrados completos. Cada concepto que aprendes aquí conecta directamente con el siguiente.
