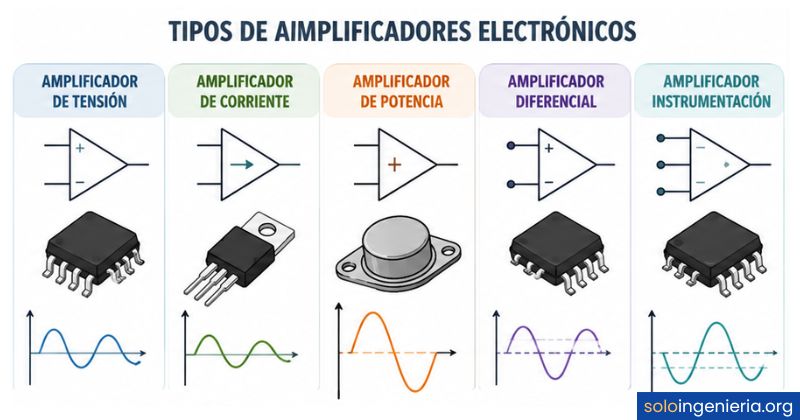

Tipos de amplificadores electrónicos

¿Qué es un amplificador electrónico?

Un amplificador electrónico es un circuito o dispositivo cuya función es aumentar la amplitud de una señal eléctrica —ya sea de voltaje, corriente o potencia— sin alterar su forma original de manera significativa. La señal de salida es una versión más robusta de la señal de entrada, y esa diferencia entre ambas se conoce como ganancia.

Para conseguir ese aumento, el amplificador toma energía de una fuente externa de alimentación y la transfiere a la señal. El elemento activo del circuito —un transistor, una válvula de vacío o un circuito integrado— es quien controla ese proceso. Sin ese elemento activo, el aumento de señal simplemente no es posible.

Los amplificadores están presentes en prácticamente todo el hardware electrónico moderno: teléfonos, radios, equipos médicos, sistemas de control industrial y reproductores de audio. Comprender qué tipo de amplificador se usa en cada caso y por qué es la base para entender cómo funcionan esos sistemas por dentro. Si quieres ampliar este contexto, el artículo sobre componentes electrónicos te dará una visión más completa del ecosistema en el que operan estos dispositivos.

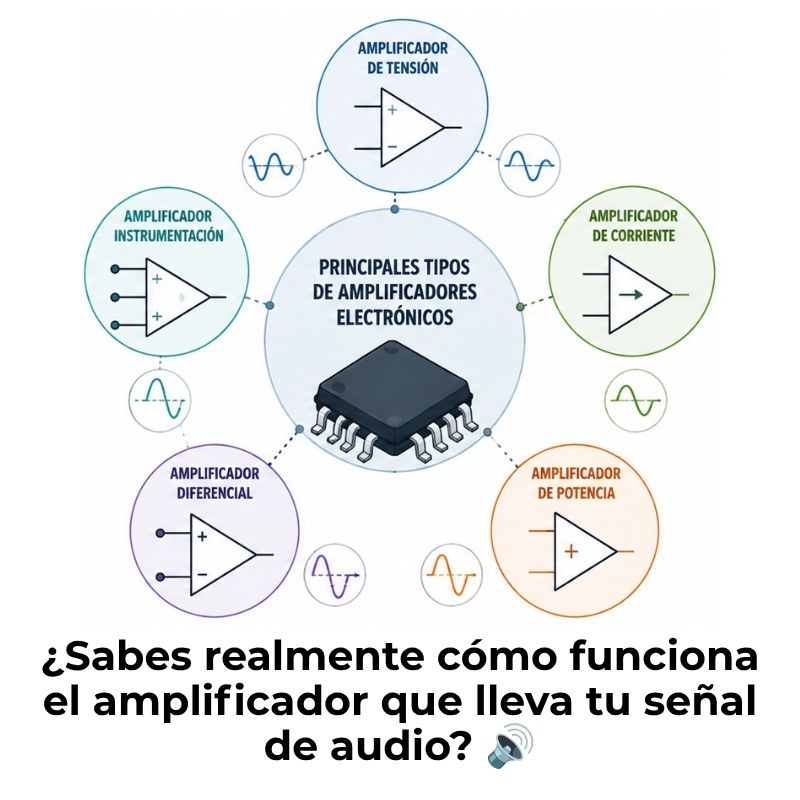

¿Cómo se clasifican los amplificadores electrónicos?

Los amplificadores electrónicos no tienen una única forma de clasificarse. Existen cuatro criterios principales que se usan de forma habitual en electrónica: el tipo de señal que procesan, la función que cumplen dentro del circuito, la tecnología del componente activo que utilizan y la clase de operación. Cada criterio responde a una pregunta diferente sobre cómo trabaja el amplificador.

Entender esta clasificación desde el principio facilita mucho el aprendizaje posterior, porque cada categoría agrupa amplificadores con comportamientos similares. No se trata de memorizar nombres, sino de comprender por qué se diseñan de forma distinta según la tarea que deben resolver dentro de un sistema electrónico.

Clasificación por tipo de señal que procesan

Esta clasificación distingue entre amplificadores de señal de corriente continua (CC), que procesan señales con componente estática o muy lenta, y amplificadores de corriente alterna (CA), que trabajan con señales que varían periódicamente en el tiempo, como las señales de audio o radiofrecuencia. Algunos amplificadores de banda ancha son capaces de manejar ambos tipos sin perder rendimiento.

Clasificación por función dentro del circuito

Desde el punto de vista funcional, los amplificadores se dividen en amplificadores de voltaje, de corriente, de potencia, operacionales y de radiofrecuencia, entre otros. Cada uno está optimizado para una magnitud específica o para un tipo de tarea dentro del circuito. Esta es la clasificación más utilizada en la práctica y la que se desarrolla en detalle a lo largo de este artículo.

Clasificación por tecnología del componente activo

El elemento activo que usa el amplificador define muchas de sus características eléctricas y de rendimiento. Los amplificadores de válvulas de vacío fueron los primeros en desarrollarse y aún se usan en audio profesional por su respuesta armónica particular. Los amplificadores de transistores —bipolares (BJT) o de efecto de campo (FET)— son los más extendidos hoy. Los amplificadores de circuito integrado combinan múltiples etapas en un solo chip compacto.

Clasificación por clase de operación (A, B, AB, C, D)

La clase de operación indica qué porción del ciclo completo de la señal conduce el elemento activo. Esta clasificación afecta directamente la eficiencia energética, la linealidad y la distorsión del amplificador. Las clases van desde la A, donde el elemento activo conduce durante todo el ciclo, hasta la D, donde trabaja mediante conmutación digital a alta frecuencia. Esta es la clasificación más relevante para el diseño de amplificadores de potencia.

Amplificador de voltaje

El amplificador de voltaje es el tipo más básico y, al mismo tiempo, uno de los más usados en electrónica. Su propósito es aumentar la amplitud de la tensión de una señal de entrada sin incrementar de forma significativa la corriente. La relación entre la tensión de salida y la tensión de entrada define su ganancia de voltaje, que se expresa como un número adimensional o en decibelios (dB).

Características y funcionamiento

Para que un amplificador de voltaje funcione correctamente, necesita alta impedancia de entrada —para no cargar el circuito fuente y alterar la señal original— y baja impedancia de salida, de modo que pueda entregar la señal amplificada a la siguiente etapa sin pérdidas. Este par de condiciones define prácticamente el perfil eléctrico del amplificador de voltaje ideal.

En la práctica, estos amplificadores se construyen con transistores bipolares en configuración de emisor común o con transistores de efecto de campo en configuración de fuente común. Ambas configuraciones ofrecen una ganancia de voltaje elevada y una inversión de fase de 180° entre la entrada y la salida, lo que debe tenerse en cuenta al encadenar etapas de amplificación.

Aplicaciones típicas del amplificador de voltaje

Los amplificadores de voltaje se usan como primera etapa en sistemas de audio, en receptores de radio, en instrumentos de medida y en cualquier circuito donde una señal débil debe elevarse antes de procesarse o transmitirse. También aparecen como etapas intermedias dentro de amplificadores más complejos, acondicionando la señal entre bloques funcionales.

Amplificador de corriente

A diferencia del amplificador de voltaje, el amplificador de corriente está diseñado para aumentar la magnitud de la corriente eléctrica de una señal, manteniendo la tensión prácticamente constante. Su ganancia se define como la relación entre la corriente de salida y la corriente de entrada, y se llama ganancia de corriente (Ai). Este tipo de amplificador tiene un perfil eléctrico casi opuesto al de voltaje: baja impedancia de entrada y alta impedancia de salida.

Diferencias respecto al amplificador de voltaje

La diferencia más directa entre ambos tipos está en sus impedancias y en la magnitud que amplifican. El amplificador de voltaje prioriza la tensión con alta impedancia de entrada, mientras que el de corriente hace lo contrario. En aplicaciones reales, la elección entre uno y otro depende de la naturaleza de la fuente de señal y de la carga que se debe alimentar.

¿Dónde se utiliza el amplificador de corriente?

Los amplificadores de corriente aparecen frecuentemente en circuitos de control de motores, etapas de excitación de transistores de potencia, drivers de LEDs de alta potencia y en sistemas donde la fuente de señal tiene baja impedancia interna. También se usan como etapas de salida en amplificadores de audio cuando el objetivo es entregar corriente suficiente al altavoz sin distorsión.

Amplificador de potencia

El amplificador de potencia es el tipo que más energía mueve dentro de un sistema electrónico. Su objetivo no es solo amplificar voltaje o corriente de forma independiente, sino aumentar la potencia total de la señal para mover una carga de alta demanda, como un altavoz, un motor o una antena de transmisión. Por eso, la eficiencia energética —qué porcentaje de la energía consumida se convierte en señal útil— es el parámetro más crítico en su diseño.

La clasificación por clase de operación define precisamente ese comportamiento. Cada clase corresponde a un ángulo de conducción distinto del elemento activo durante el ciclo de la señal, y ese ángulo determina el equilibrio entre linealidad y eficiencia. A mayor ángulo de conducción, más fiel es la reproducción de la señal, pero menor es la eficiencia. A menor ángulo, la eficiencia sube, pero la distorsión también.

Clases de amplificadores de potencia

Clase A: máxima linealidad

En un amplificador clase A, el elemento activo conduce durante los 360° completos del ciclo de la señal, es decir, siempre está activo independientemente del nivel de la señal de entrada. Esto garantiza la reproducción más fiel posible de la señal, sin distorsión de cruce ni cortes en ningún punto del ciclo. Es el tipo con mejor linealidad de todos.

Sin embargo, esa ventaja tiene un coste directo: la eficiencia máxima teórica de un amplificador clase A es del 25% en configuración con transformador de salida, y del 50% en la versión con acoplamiento directo. En la práctica, los valores reales son menores. Todo el tiempo que no hay señal, el transistor sigue disipando energía en forma de calor, lo que obliga a usar disipadores térmicos grandes.

Se usa en equipos de audio de alta fidelidad, preamplificadores y etapas de pequeña señal donde la calidad de la reproducción es la prioridad absoluta y el consumo no es un problema crítico. También es la base de los amplificadores de válvulas de audio profesional.

Clase B: eficiencia en semiciclos

El amplificador clase B funciona con dos elementos activos en configuración push-pull: cada transistor conduce únicamente durante 180° del ciclo, es decir, uno amplifica la mitad positiva de la señal y el otro amplifica la mitad negativa. Esto duplica la eficiencia respecto a la clase A, alcanzando teóricamente hasta el 78,5%.

El problema clásico de la clase B es la distorsión de cruce: en el punto donde la señal pasa por cero y el relevo entre los dos transistores ocurre, se produce una pequeña discontinuidad en la señal de salida. Esa distorsión es perceptible en aplicaciones de audio de calidad, aunque en otros contextos es aceptable. Por eso, la clase B pura rara vez se usa en audio de alta fidelidad.

Clase AB: el equilibrio entre calidad y rendimiento

La clase AB es una solución intermedia entre la A y la B: ambos transistores reciben una pequeña corriente de polarización constante, de modo que conducen simultáneamente durante un pequeño ángulo alrededor del cruce por cero. Esto elimina la distorsión de cruce sin necesidad de que alguno de ellos conduzca todo el tiempo, lo que mantiene una eficiencia razonablemente alta.

La clase AB es, con diferencia, la más utilizada en amplificadores de audio para el consumidor doméstico: receptores de cine en casa, amplificadores integrados de alta fidelidad y sistemas de sonido para automóvil. Ofrece una calidad de señal muy buena con una eficiencia que generalmente se sitúa entre el 50% y el 70%, lo que la convierte en una opción muy equilibrada para la mayoría de las aplicaciones de audio.

Clase C: exclusivo para radiofrecuencia

El amplificador clase C es el más eficiente de todos los amplificadores lineales: el elemento activo conduce durante menos de 180° del ciclo, generalmente entre 90° y 150°. Eso significa que amplifica solo una porción de la señal de entrada, lo que genera una distorsión muy alta si se usa con señales de audio o señales generales.

Para corregir esa distorsión, la clase C se combina obligatoriamente con un circuito tanque resonante —formado por un inductor y un condensador— en su salida. Ese circuito tanque reconstruye el ciclo completo de la señal mediante resonancia, de forma que la salida vuelve a ser sinusoidal. Por eso, la clase C se reserva exclusivamente para transmisores de radiofrecuencia y amplificadores de RF de alta potencia, donde la eficiencia es prioritaria.

Clase D: conmutación digital de alta eficiencia

El amplificador clase D no amplifica la señal de forma lineal: en lugar de eso, convierte la señal de entrada en una serie de pulsos de ancho variable —técnica conocida como modulación por ancho de pulso o PWM— y conmuta los transistores de salida entre encendido y apagado a una frecuencia muy alta. Al final, un filtro de paso bajo reconstruye la señal analógica original a partir de esos pulsos.

La eficiencia de la clase D puede superar el 90% en condiciones reales, lo que la convierte en la opción más eficiente para aplicaciones de alta potencia donde el calor generado y el tamaño del equipo son factores críticos. Se usa en subwoofers activos, amplificadores de automóvil, sistemas de audio portátiles, altavoces inteligentes y amplificadores de potencia industriales. Los diseños modernos han superado en gran medida las limitaciones de calidad sonora que se les atribuían en sus primeras generaciones.

Amplificador operacional (Op-Amp)

El amplificador operacional, conocido como Op-Amp o AO, es uno de los circuitos integrados más versátiles y ampliamente usados en electrónica analógica. Idealmente, tiene ganancia de voltaje infinita, impedancia de entrada infinita e impedancia de salida cero. En la práctica, los valores son muy altos o muy bajos, pero suficientes para que el circuito externo —formado por resistencias y condensadores— defina completamente su comportamiento.

Su nombre proviene de los primeros usos que tuvo: realizar operaciones matemáticas —suma, resta, integración, diferenciación— sobre señales analógicas en computadoras analógicas de la mitad del siglo XX. Hoy se usa en filtros, comparadores, osciladores, convertidores y una cantidad enorme de circuitos de procesamiento de señal.

Configuración inversora y no inversora

Las dos configuraciones básicas de un amplificador operacional son la inversora y la no inversora. En la configuración inversora, la señal de entrada se aplica a la entrada negativa del Op-Amp a través de una resistencia, y la salida queda invertida 180° respecto a la entrada. La ganancia viene determinada por el cociente entre la resistencia de retroalimentación y la resistencia de entrada.

En la configuración no inversora, la señal entra por la terminal positiva y la salida está en fase con la entrada. La ganancia mínima en este caso es 1, lo que significa que nunca puede atenuar la señal. Cuando la resistencia de retroalimentación es cero y la de entrada es infinita, el Op-Amp actúa como seguidor de tensión, transfiriendo la señal sin cambios pero aislando eléctricamente la fuente de la carga.

Amplificadores operacionales especializados

Más allá de las configuraciones básicas, existen variantes del amplificador operacional diseñadas para tareas específicas. Cada una optimiza parámetros distintos según la aplicación, y es habitual encontrarlas en sistemas de medición, instrumentación industrial, comunicaciones y procesamiento de señal avanzado.

Amplificador de instrumentación

El amplificador de instrumentación está diseñado para amplificar con precisión la diferencia entre dos señales de entrada en entornos con mucho ruido eléctrico. Sus características principales son muy alta impedancia de entrada diferencial, alto rechazo de modo común (CMRR) y ganancia ajustable con una sola resistencia externa, sin afectar el balance del circuito. Se usa en sensores de temperatura, presión, biosensores médicos y equipos de medida de laboratorio.

Amplificador de suma y de resta

El amplificador sumador combina varias señales de entrada en una sola señal de salida cuyo valor es proporcional a la suma de todas ellas. Se usa en mezcladoras de audio, generadores de señal compuesta y en circuitos de control. El amplificador de resta, por su parte, produce una salida proporcional a la diferencia entre dos señales de entrada, lo que lo hace útil en sistemas de retroalimentación y medición diferencial.

Amplificador integrador y diferenciador

El amplificador integrador sustituye la resistencia de retroalimentación del Op-Amp por un condensador. El resultado es que la señal de salida es proporcional a la integral en el tiempo de la señal de entrada, lo que permite convertir señales cuadradas en triangulares o procesar señales variables lentamente. El diferenciador hace lo contrario: produce una salida proporcional a la derivada temporal de la entrada, sensible a los cambios rápidos de la señal. Ambos se usan en procesamiento de señales, control automático y circuitos de ecualizador.

Amplificador de radiofrecuencia (RF)

El amplificador de radiofrecuencia trabaja con señales cuya frecuencia va desde cientos de kilohercios hasta varios gigahercios. En ese rango, los efectos parasitarios de los componentes —inductancias y capacitancias no deseadas de los propios cables y pistas de circuito impreso— se vuelven significativos y deben considerarse en el diseño. Por eso, los amplificadores de RF requieren técnicas de diseño y componentes distintos a los de los amplificadores de audio o señal general.

Funcionamiento y características del amplificador RF

El amplificador RF debe mantener una ganancia estable en una banda de frecuencias específica, minimizar el ruido introducido —especialmente en las etapas de entrada— y ser capaz de manejar la potencia requerida sin generar armónicos que interfieran con otras bandas. El parámetro de ruido, llamado figura de ruido (NF), es crítico en receptores de radio, televisión y comunicaciones satelitales.

Los transistores de alta frecuencia, como los MESFET, HEMT o los bipolares de heterounión (HBT), son los componentes activos más utilizados en amplificadores RF de alto rendimiento. En frecuencias más bajas, los transistores bipolares convencionales y los FET de silicio siguen siendo una opción válida y económica.

Aplicaciones en telecomunicaciones

Los amplificadores de RF son imprescindibles en receptores de radio AM y FM, en antenas de telefonía móvil, en sistemas WiFi y Bluetooth, en transmisores de televisión y en estaciones base de comunicaciones. También aparecen en radares, sistemas de navegación por satélite y equipos de radioaficionados. En todos estos casos, la relación entre la ganancia y el ruido del amplificador determina la calidad y el alcance del sistema de comunicación.

Amplificador de audio

El amplificador de audio es el tipo más cercano al usuario final y también el que más variedad de formas y tecnologías presenta en el mercado de consumo. Su función es amplificar señales dentro del rango de frecuencias audible, que va aproximadamente desde 20 Hz hasta 20.000 Hz, con la suficiente potencia como para mover los altavoces de un sistema de sonido. La calidad de reproducción, medida como distorsión armónica total (THD), es el parámetro de rendimiento más importante en este tipo de amplificadores.

Preamplificador y amplificador de potencia de audio

En cualquier sistema de audio, el proceso de amplificación se divide en dos etapas bien diferenciadas. El preamplificador toma la señal débil proveniente de una fuente —micrófono, cápsula de tocadiscos, sensor— y la eleva al nivel de línea estándar, normalmente alrededor de 1 V. También puede incluir circuitos de ecualización, control de tono y selección de fuente. El amplificador de potencia toma esa señal de nivel de línea y la lleva hasta la potencia necesaria para accionar los altavoces.

Esta separación en dos etapas permite optimizar cada una de forma independiente: el preamplificador para bajo ruido y alta fidelidad, y el amplificador de potencia para eficiencia y capacidad de corriente. En equipos de consumo doméstico, ambas etapas suelen integrarse en un solo amplificador integrado, mientras que en audio profesional y de alta fidelidad se mantienen como unidades separadas.

Amplificadores de audio por tecnología: válvulas vs. transistores

El debate entre amplificadores de válvulas de vacío y amplificadores de transistores lleva décadas vigente en el ámbito del audio profesional y de alta fidelidad. Los amplificadores de válvulas tienen una respuesta no lineal que genera armónicos pares de forma predominante, lo que el oído humano percibe como un sonido más cálido y musical. Por eso siguen usándose en amplificadores para guitarra, estudios de grabación y equipos de audio de alta gama.

Los amplificadores de transistores, en cambio, son más lineales en teoría, más compactos, más ligeros y mucho más eficientes en términos de consumo eléctrico. Su respuesta armónica genera armónicos impares, que el oído percibe como más «fría» o mecánica en comparación con las válvulas. Sin embargo, los diseños modernos de transistores han alcanzado niveles de fidelidad extraordinarios, y la clase AB y la clase D son hoy los estándares dominantes en amplificadores de audio de todo tipo. Si quieres ampliar el contexto técnico de estas diferencias, el artículo sobre electrónica analógica ofrece una base conceptual muy útil.

¿Cuál es la diferencia entre un preamplificador y un amplificador de potencia?

La diferencia está en la magnitud que amplifica cada uno y en la etapa del sistema donde se ubica. El preamplificador actúa sobre señales muy débiles —del orden de milivoltios o pocas decenas de milivoltios— y su objetivo es elevarlas al nivel de línea sin introducir ruido ni distorsión. Para conseguirlo, necesita un diseño de muy bajo ruido y alta impedancia de entrada, que respete al máximo la señal original.

El amplificador de potencia, en cambio, recibe una señal ya acondicionada y la lleva a la potencia necesaria para mover la carga —generalmente un altavoz—. Su diseño prioriza la eficiencia energética, la capacidad de corriente y la disipación térmica. No necesita ser tan «silencioso» como el preamplificador, porque la señal que maneja ya tiene un nivel lo suficientemente alto como para que el ruido propio del circuito quede enmascarado.

En los sistemas de audio modernos, esta distinción es especialmente importante: un preamplificador de mala calidad introduce ruido que ningún amplificador de potencia podrá eliminar después, porque ese ruido se amplificará junto con la señal útil. Por eso los diseñadores de audio siempre priorizan la calidad en la primera etapa de la cadena de amplificación. Para profundizar en los circuitos que hacen posible todo esto, el artículo sobre ingeniería electrónica ofrece un buen punto de partida.

Tabla comparativa de los tipos de amplificadores electrónicos

A continuación se presenta un resumen estructurado de los principales tipos de amplificadores electrónicos, con sus parámetros más relevantes para facilitar la comparación entre ellos. Esta visión de conjunto resulta útil para entender qué tipo encaja mejor con cada tipo de aplicación dentro de los sistemas de electrónica analógica y digital.

Tipo de amplificador	Magnitud amplificada	Impedancia entrada	Impedancia salida	Aplicación principal
Voltaje	Tensión	Alta	Baja	Receptores, instrumentación, audio
Corriente	Corriente	Baja	Alta	Drivers de potencia, control de motores
Potencia (clase A)	Potencia	Media	Media-baja	Audio HiFi, preamplificadores de salida
Potencia (clase AB)	Potencia	Media	Baja	Audio doméstico y de automoción
Potencia (clase D)	Potencia	Media	Muy baja	Audio portátil, subwoofers, industrial
Operacional (Op-Amp)	Voltaje diferencial	Muy alta	Muy baja	Filtros, comparadores, procesado de señal
Instrumentación	Diferencia de señales	Muy alta	Muy baja	Sensores, equipos médicos, medición
Radiofrecuencia (RF)	Señal de alta frecuencia	Media (50 Ω)	Media (50 Ω)	Telecomunicaciones, radar, WiFi
Audio (preamplificador)	Tensión de pequeña señal	Alta	Baja	Micrófonos, giradiscos, primera etapa de audio
Audio (clase C)	Potencia RF	Baja-media	Alta (con tanque)	Transmisores AM/FM, RF de alta potencia

Preguntas frecuentes

¿Qué es la ganancia en un amplificador electrónico?

La ganancia es la relación entre la magnitud de la señal de salida y la de la señal de entrada. Si el amplificador trabaja con tensiones, la ganancia de voltaje (Av) es el cociente entre el voltaje de salida y el voltaje de entrada. Puede expresarse como un número adimensional o en decibelios (dB), siendo 20 dB equivalente a una ganancia de tensión de 10. Un amplificador con ganancia unitaria no amplifica ni atenúa la señal, simplemente la transfiere manteniendo su nivel. En los amplificadores reales, la ganancia varía con la frecuencia de la señal, lo que define el ancho de banda útil del dispositivo y determina en qué rango de frecuencias el amplificador trabaja correctamente.

¿Qué diferencia hay entre un amplificador de clase A y uno de clase D?

La diferencia fundamental está en el ángulo de conducción del elemento activo y en el principio de funcionamiento. El amplificador clase A conduce durante los 360° completos del ciclo de la señal, lo que le da una linealidad excelente, pero una eficiencia baja, normalmente inferior al 50%. El amplificador clase D, en cambio, no amplifica de forma lineal: convierte la señal en pulsos mediante modulación por ancho de pulso (PWM) y conmuta los transistores de salida a muy alta frecuencia, alcanzando eficiencias superiores al 90%. La clase A prioriza la calidad de la señal; la clase D prioriza la eficiencia energética. Son dos enfoques de diseño pensados para necesidades muy distintas dentro de los sistemas electrónicos modernos.

¿Para qué sirve un amplificador operacional en un circuito electrónico?

El amplificador operacional sirve para amplificar señales analógicas, pero también para realizar operaciones matemáticas sobre ellas: suma, resta, integración y diferenciación. Gracias a su altísima ganancia interna y a los componentes externos que la controlan —resistencias y condensadores—, se puede configurar para actuar como filtro, comparador, oscilador, conversor de tensión a corriente o generador de señal. Es uno de los circuitos integrados más versátiles de toda la electrónica analógica, presente en instrumentos de medida, equipos médicos, circuitos de control, sistemas de audio y prácticamente cualquier dispositivo que procese señales analógicas. Si quieres explorar más sobre los circuitos que lo rodean, el artículo sobre electrónica analógica amplía ese contexto.

¿Qué es el ancho de banda en un amplificador y por qué importa?

El ancho de banda de un amplificador es el rango de frecuencias dentro del cual su ganancia se mantiene por encima de un nivel de referencia, generalmente definido como el punto en el que la ganancia cae 3 dB respecto al valor máximo. Por debajo y por encima de ese rango, el amplificador deja de amplificar con eficacia. En audio, el ancho de banda debe cubrir todo el espectro audible, de 20 Hz a 20 kHz. En amplificadores de radiofrecuencia, el ancho de banda puede ser muy estrecho y selectivo, centrado en una banda específica. Conocer el ancho de banda es fundamental para elegir el amplificador correcto y para garantizar que la señal que se quiere procesar quedará dentro de la zona de trabajo eficaz del dispositivo.

¿Qué amplificador se usa en aplicaciones de medición y sensores?

En aplicaciones de medición y sensores se utiliza el amplificador de instrumentación, que está diseñado para amplificar con alta precisión señales diferenciales muy pequeñas en presencia de ruido eléctrico intenso. Sus características principales son alta impedancia de entrada, alto rechazo de modo común (CMRR) y ganancia ajustable con una sola resistencia externa. Se encuentra en equipos de electrocardiografía, sensores de presión industrial, balanzas de precisión, sensores de temperatura tipo puente de Wheatstone y equipos de monitorización de pacientes en entornos hospitalarios. La capacidad de rechazar el ruido que afecta por igual a las dos entradas, conservando solo la diferencia entre ellas, es lo que lo hace insustituible en entornos con interferencias eléctricas. Para más contexto sobre estos sistemas, el artículo sobre componentes electrónicos ofrece una perspectiva complementaria.

¿Cuál es el amplificador más eficiente energéticamente?

El amplificador clase D es el más eficiente desde el punto de vista energético, con valores que en condiciones reales superan el 90%. Esto se debe a que sus transistores de salida trabajan en modo de conmutación —completamente encendidos o completamente apagados— y no en modo lineal, por lo que la disipación de calor es mínima. A diferencia de los amplificadores lineales como la clase A o la AB, donde parte de la energía se disipa inevitablemente en los transistores, la clase D aprovecha casi toda la energía de la fuente de alimentación para mover la carga. Esta ventaja lo convierte en la opción estándar en sistemas de audio portátil, amplificadores de subwoofers activos, altavoces inteligentes y aplicaciones industriales donde el tamaño del disipador térmico y el consumo eléctrico son factores críticos.

¿Qué es la distorsión en un amplificador y cómo afecta la señal?

La distorsión en un amplificador es cualquier diferencia entre la forma de onda de la señal de salida y la de la señal de entrada que no provenga de la amplificación deseada. El tipo más común es la distorsión armónica, que se produce cuando el amplificador no es perfectamente lineal y genera frecuencias adicionales —armónicos— que no estaban en la señal original. Se mide como distorsión armónica total (THD), expresada en porcentaje, y cuanto menor sea ese valor, más fiel es la reproducción. La distorsión de cruce, característica de la clase B, aparece cuando la señal transita por cero y los transistores se relevan con un pequeño desfase. En audio, niveles de THD por debajo del 0,1% son generalmente considerados inaudibles, aunque depende del contexto y del tipo de armónicos generados. Entender la distorsión es clave para diseñar y evaluar amplificadores en cualquier aplicación donde la fidelidad de la señal sea importante. El artículo sobre electrónica digital complementa esta perspectiva desde el lado de los sistemas de procesamiento de señal digital.

Conclusión

Los amplificadores electrónicos son mucho más que un simple circuito que «hace más grande» una señal. Cada tipo responde a una necesidad de diseño concreta: algunos priorizan la fidelidad de la señal, otros la eficiencia energética y otros la capacidad de procesar frecuencias específicas o de operar en entornos con mucho ruido eléctrico. Conocer sus diferencias te da una ventaja real a la hora de entender cómo funcionan los sistemas electrónicos que te rodean.

A lo largo de este artículo has visto que la clasificación por clase de operación —A, B, AB, C y D— define el comportamiento energético de los amplificadores de potencia; que el amplificador operacional es la pieza más versátil de la electrónica analógica; y que los amplificadores de instrumentación y de RF están diseñados para condiciones muy específicas. Aplicar ese conocimiento empieza por identificar qué necesita tu circuito: ganancia, eficiencia, bajo ruido o ancho de banda.
