¿Cómo probar un diodo con multímetro?

¿Qué es un diodo y qué mide el multímetro al probarlo?

Un diodo es un componente electrónico que permite el paso de corriente eléctrica en una sola dirección. Funciona como una válvula: cuando la corriente intenta fluir en sentido contrario, el diodo la bloquea. Esta propiedad lo hace indispensable en fuentes de alimentación, circuitos rectificadores y sistemas de protección. Si falla, el circuito completo puede dejar de funcionar o comportarse de manera impredecible.

Cuando usas un multímetro para probarlo, el instrumento no mide la corriente directamente, sino la caída de tensión que ocurre al paso de corriente en polarización directa. Ese valor —junto con lo que ocurre al invertir las sondas— te da toda la información necesaria para saber si el componente está sano o dañado.

Terminales del diodo: ánodo y cátodo

Todo diodo tiene dos terminales. El ánodo es el terminal positivo y por él entra la corriente cuando el diodo conduce. El cátodo es el terminal negativo y suele identificarse visualmente por una franja o banda impresa en el cuerpo del componente. Esta diferencia es lo primero que debes localizar antes de conectar cualquier sonda, porque invertir los terminales cambia completamente el resultado de la medición.

¿Qué ocurre con la corriente según la polarización?

Cuando el ánodo recibe tensión positiva y el cátodo tensión negativa, el diodo se encuentra en polarización directa y deja pasar la corriente. Al invertir esa situación, el diodo entra en polarización inversa y bloquea el flujo. Esta capacidad de conducir en un sentido y bloquear en el otro es exactamente lo que el multímetro comprueba durante la prueba.

Preparación antes de probar el diodo

Antes de acercar las sondas al diodo, hay dos pasos que no puedes saltarte. El primero es desconectar completamente la alimentación del circuito. Cualquier tensión residual produce lecturas falsas que pueden llevar a un diagnóstico erróneo. El segundo es asegurarte de que el multímetro está en el modo adecuado antes de tocar ningún terminal.

Desconectar el circuito y descargar capacitores

Apagar el circuito no siempre significa que ya no hay tensión. Los capacitores retienen carga eléctrica incluso cuando la fuente está desconectada. Por eso, debes descargarlos antes de tocar el diodo: conecta brevemente una resistencia de descarga entre sus terminales o usa un destornillador aislado para cortocircuitarlos con precaución. Solo cuando la tensión es cero la lectura del multímetro será confiable.

Identificar el modo correcto del multímetro

Los multímetros digitales modernos incluyen un modo diodo identificado por el símbolo (→|) en el selector rotativo. Ese modo envía una pequeña corriente de prueba al componente y mide la caída de tensión que se produce. Si tu multímetro no tiene ese símbolo, el modo resistencia u ohmios (Ω) puede funcionar como alternativa, aunque con resultados menos precisos y más difíciles de interpretar.

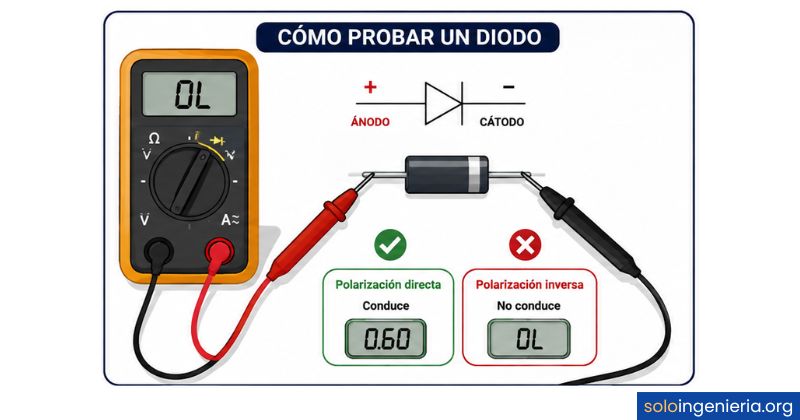

¿Cómo probar un diodo con multímetro en modo diodo?

El modo diodo es el método más preciso y directo. A diferencia del modo resistencia, proporciona la caída de tensión real del componente, que es el parámetro más útil para confirmar si el diodo funciona dentro de sus especificaciones. La prueba completa consta de dos pasos: una medición con polarización directa y otra con polarización inversa.

Prueba en polarización directa

Gira el selector del multímetro hasta el símbolo (→|). Conecta la sonda roja al ánodo del diodo y la sonda negra al cátodo. La pantalla mostrará un valor numérico que representa la caída de tensión en voltios. En los diodos de silicio —los más comunes en electrónica general— ese valor debe estar entre 0,5 V y 0,8 V para indicar que el componente conduce correctamente.

Prueba en polarización inversa

Sin cambiar el modo del multímetro, invierte las sondas: coloca ahora la sonda roja en el cátodo y la sonda negra en el ánodo. Un diodo en buen estado bloqueará el paso de corriente y la pantalla mostrará «OL» (fuera de rango). Esa lectura indica exactamente lo que debe ocurrir: el diodo actúa como un interruptor abierto en la dirección inversa.

Interpretación de las lecturas obtenidas

Método alternativo: modo resistencia (ohmios)

Cuando el multímetro no dispone del modo diodo, el modo resistencia permite realizar una prueba básica del componente. No mide la caída de tensión, sino la resistencia aparente que el diodo ofrece al paso de la pequeña corriente de prueba que inyecta el multímetro. Los resultados son menos precisos y dependen del modelo del instrumento, pero sirven para detectar los fallos más evidentes.

¿Cuándo usar el modo resistencia?

Usa este método únicamente como alternativa cuando el modo diodo no está disponible, o para confirmar una sospecha después de que otra prueba ya indicó un problema. No es recomendable como método principal porque puede ofrecer lecturas engañosas si el diodo está conectado a otros componentes del circuito, y tampoco detecta con fiabilidad el fallo por fuga inversa.

¿Cómo leer los resultados en este modo?

Coloca el selector en la escala de resistencia (Ω), preferiblemente en un rango medio. Conecta la sonda roja al ánodo y la negra al cátodo. Un diodo sano mostrará una resistencia baja en polarización directa (entre 1 kΩ y 1 MΩ, según el multímetro) y una resistencia muy alta o «OL» en polarización inversa al invertir las sondas. Si ambas lecturas son similares, el diodo está dañado.

¿Cómo interpretar si un diodo está bueno, en corto o abierto?

Entender el resultado de la prueba es tan importante como realizarla correctamente. Un diodo puede fallar de tres formas distintas, y cada una produce una firma de lecturas diferente en el multímetro. Reconocer esa firma te permite diagnosticar el fallo sin necesidad de reemplazar componentes por intuición.

Hay un cuarto caso menos frecuente pero posible: el diodo con fuga inversa. En este escenario, la lectura directa es correcta, pero la inversa no muestra OL, sino un valor bajo. Eso indica que el componente deja pasar corriente en el sentido en que no debe. El diodo sigue funcionando parcialmente, pero ya no es confiable y puede causar comportamientos erráticos en el circuito.

Errores comunes al probar un diodo con multímetro

La prueba es sencilla, pero hay varias situaciones que llevan a lecturas incorrectas. El error más frecuente es no desconectar el diodo del circuito antes de medir: los componentes conectados en paralelo crean caminos alternativos para la corriente de prueba del multímetro y distorsionan los resultados. Si es posible, desoldar al menos uno de los terminales del diodo antes de medir.

Otro punto que pasa desapercibido es el estado de las sondas del propio multímetro. Si el aislamiento está roto o los contactos están oxidados, las lecturas serán inconsistentes incluso con un diodo perfectamente funcional. Antes de atribuir un fallo al componente, confirma que las sondas funcionan correctamente probándolas entre sí o sobre una resistencia conocida.

¿Se puede probar un diodo sin desoldarlo del circuito?

Técnicamente sí, pero los resultados son menos fiables. Cuando el diodo está integrado en el circuito, otros componentes conectados en paralelo —especialmente resistencias o transistores— pueden ofrecer caminos alternativos a la corriente de prueba del multímetro y hacer que la lectura no refleje el estado real del diodo. En esos casos, la medición puede parecer correcta aunque el componente esté dañado, o indicar un fallo inexistente.

Si no puedes desoldar el diodo, una estrategia útil es desconectar al menos uno de sus terminales del circuito antes de medir. Con eso eliminas la mayoría de las interferencias sin necesidad de extraer el componente por completo. Si el resultado sigue siendo ambiguo, la única forma de obtener un diagnóstico definitivo es probar el diodo de forma aislada.

Profundizar en el comportamiento de los distintos tipos de diodo te ayuda a anticipar qué valores esperar en cada prueba. Comprender la diferencia entre diodo zener y rectificador es especialmente útil cuando el circuito que estás diagnosticando trabaja con regulación de tensión o conversión de corriente alterna, ya que cada tipo tiene características propias que afectan las lecturas del multímetro.

Para entender por qué algunos diodos requieren pruebas adicionales más allá de la simple medición de caída de tensión, conviene conocer cómo funciona cada tipo desde dentro. Saber cómo funciona un diodo LED te permite interpretar correctamente por qué este tipo de diodo puede encenderse ligeramente durante la prueba en modo diodo, un comportamiento que en otro componente podría parecer anómalo, pero en un LED es completamente normal.

Preguntas frecuentes

¿Qué valor debe mostrar un diodo de silicio en polarización directa?

Un diodo de silicio en buen estado muestra una caída de tensión de entre 0,5 V y 0,8 V cuando se mide en polarización directa con el modo diodo del multímetro. El valor más típico en los diodos rectificadores estándar, como el 1N4007, es aproximadamente 0,6 V a 0,7 V. Si el valor está por debajo de 0,4 V o es igual a 0 V, el diodo probablemente está en corto. Si el multímetro no muestra ningún valor numérico o indica OL en esta dirección, el componente puede estar abierto y no conduce en absoluto.

¿Qué significa OL en el multímetro al probar un diodo?

OL significa «Over Limit» o «fuera de límite», y en el contexto de la prueba de un diodo indica que la resistencia medida supera el rango máximo del instrumento. En polarización inversa, OL es exactamente lo que esperas ver en un diodo sano: significa que el componente bloquea el paso de corriente correctamente, actuando como un interruptor abierto. Sin embargo, si ves OL también en polarización directa, el diagnóstico cambia: el diodo está abierto y no conduce en ningún sentido, lo que indica un fallo.

¿Cómo sé si un diodo está en corto circuito?

Un diodo en cortocircuito produce lecturas muy bajas o iguales a cero en ambas direcciones de medición, tanto en polarización directa como inversa. Esto ocurre porque la unión interna del componente se ha destruido y ahora conduce libremente en los dos sentidos, como si fuera un simple cable. En la práctica, un diodo así no protege ni rectifica nada: deja pasar todo sin restricción. Si la lectura directa e inversa son similares y cercanas a 0 V, el diodo debe reemplazarse.

¿Puedo usar el modo resistencia si mi multímetro no tiene modo diodo?

Sí, el modo resistencia puede usarse como alternativa cuando no hay modo diodo disponible, aunque con algunas limitaciones importantes. En polarización directa, un diodo sano mostrará una resistencia relativamente baja; en polarización inversa, mostrará una resistencia muy alta o fuera de rango. El problema es que los valores exactos varían según el modelo del multímetro y el rango de medición seleccionado, así que los resultados no son tan directos ni fiables como los que da el modo diodo. Para detectar cortocircuitos o diodos completamente abiertos, el modo resistencia suele ser suficiente.

¿Qué diferencia hay entre probar un diodo de silicio y uno de germanio?

La diferencia principal está en la caída de tensión directa. Los diodos de silicio presentan una caída de entre 0,5 V y 0,8 V, mientras que los de germanio tienen una caída mucho menor, generalmente entre 0,2 V y 0,3 V. Si aplicas los valores esperados del silicio para interpretar un diodo de germanio, podrías concluir erróneamente que está fallando. Por eso es recomendable identificar el tipo de diodo antes de la prueba, idealmente consultando la hoja de datos del componente, para saber qué rango de caída de tensión es normal en ese caso.

¿Por qué el multímetro muestra OL en ambas direcciones?

Cuando el multímetro muestra OL tanto en polarización directa como en polarización inversa, significa que el diodo no conduce en ningún sentido. Esto indica que el componente está abierto: la unión interna se ha interrumpido y el diodo se comporta como un circuito abierto permanente. A diferencia del cortocircuito, donde hay conducción en ambos sentidos, aquí no hay conducción en ninguno. La causa más común es un sobrecalentamiento o una sobretensión que destruyó la unión semiconductora del componente.

¿Cómo probar un diodo LED con multímetro?

Un diodo LED puede probarse igual que cualquier otro diodo usando el modo diodo del multímetro. La diferencia más notable es que, en muchos multímetros, la corriente de prueba que circula en polarización directa es suficiente para hacer que el LED emita una luz tenue, lo cual es una confirmación visual inmediata de que el componente conduce. La caída de tensión de un LED suele ser mayor que la de un diodo de silicio convencional: puede oscilar entre 1,8 V y 3,5 V dependiendo del color y del material semiconductor. Si el LED no emite luz y el multímetro muestra OL en ambas direcciones, el componente está dañado. Puedes encontrar más detalles sobre su funcionamiento interno consultando el contenido sobre cómo funciona un diodo led.

Conclusión

Probar un diodo con multímetro es una de las verificaciones más directas y útiles que puedes hacer en electrónica. Con dos mediciones simples —una en polarización directa y otra en polarización inversa— obtienes suficiente información para determinar si el componente está sano, en corto o completamente abierto. La clave no está en tener un equipo sofisticado, sino en interpretar correctamente lo que el multímetro te muestra.

Los puntos más importantes que puedes aplicar desde hoy son: desconectar siempre el circuito antes de medir, descargar los capacitores, usar el modo diodo cuando esté disponible y realizar la prueba en ambas direcciones. Comparar los valores obtenidos con los rangos esperados para el tipo de diodo —silicio, germanio o LED— te da un diagnóstico preciso sin necesidad de sustituir componentes por intuición.

A medida que vayas ganando práctica con esta prueba, te resultará más sencillo identificar patrones de fallo y diagnosticar circuitos con rapidez. En ingeniería electrónica encontrarás más contenidos que te ayudarán a seguir profundizando en el funcionamiento de componentes, técnicas de medición y análisis de circuitos.
