Actuadores lineales mecatrónicos: Precisión donde más importa

¿Qué es un actuador lineal en mecatrónica?

Un actuador lineal mecatrónico es el componente que convierte una fuente de energía en movimiento controlado en línea recta. A diferencia de un motor convencional, que genera rotación, el actuador lineal desplaza una carga desde un punto hacia otro en una dirección única y precisa. Esta capacidad lo convierte en una pieza central dentro de cualquier sistema que requiera posicionamiento exacto.

Dentro de la mecatrónica, los actuadores lineales actúan como el eslabón entre la señal de control y el mundo físico. Reciben una instrucción del sistema de control, ya sea un microcontrolador, un PLC o un ordenador, y la ejecutan produciendo el desplazamiento necesario. Sin ellos, la automatización quedaría atrapada en cálculos sin efecto real sobre la máquina.

Diferencia entre actuador lineal y actuador rotativo

La diferencia principal radica en el tipo de movimiento que generan. El actuador lineal produce desplazamiento en una sola dirección recta, mientras que el actuador rotativo genera giro alrededor de un eje. En un brazo robótico, por ejemplo, los actuadores rotativos manejan las articulaciones y los lineales se encargan de extensiones o empujes concretos.

Esta distinción afecta directamente al diseño del sistema. Elegir uno u otro no es cuestión de preferencia: depende del movimiento que la tarea exige. Extender una plataforma, abrir una compuerta o posicionar una herramienta en un eje son tareas que naturalmente corresponden a un actuador lineal.

Papel del actuador lineal dentro de un sistema mecatrónico

En un sistema mecatrónico, el actuador lineal ocupa el nivel de ejecución. El sistema de sensores recoge información del entorno, el controlador procesa esa información y el actuador lineal es quien materializa la respuesta en forma de movimiento físico. Sin esta pieza, el sistema queda completo en su lógica, pero mudo en su acción.

Su integración con sensores de posición —como encoders o potenciómetros— permite además cerrar el lazo de control. Esto significa que el sistema puede comparar la posición real del actuador con la posición deseada y corregir en tiempo real cualquier desviación, logrando así una precisión que sería imposible en lazo abierto.

Tipos de actuadores lineales mecatrónicos

Los actuadores lineales se clasifican principalmente según la fuente de energía que utilizan para generar el movimiento. Cada categoría tiene características técnicas distintas que la hacen más adecuada para ciertos contextos. Conocer esta clasificación te permite tomar decisiones de diseño con criterio, no por intuición.

Actuadores lineales eléctricos

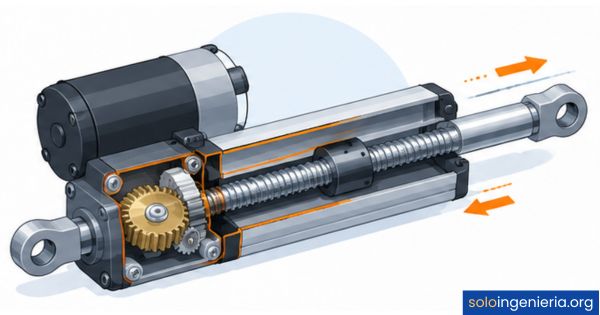

El actuador lineal eléctrico utiliza un motor eléctrico para generar movimiento. Ese motor acciona un mecanismo —normalmente un husillo de bolas o una correa dentada— que convierte la rotación en desplazamiento en línea recta. Su mayor ventaja es la precisión: permiten controlar la posición, la velocidad y la fuerza de forma muy ajustada, lo que los hace ideales para robótica, máquinas CNC y sistemas de posicionamiento.

Además, no requieren compresores, tuberías ni depósitos de fluido. Esto simplifica mucho la instalación y reduce el mantenimiento. Si el contexto de tu proyecto exige limpieza, silencio y facilidad de integración con sistemas de control digital, el actuador eléctrico es la elección natural. Puedes aprender más sobre cómo se integran en sistemas completos en la sección de actuadores mecatrónicos.

Actuadores lineales neumáticos

Los actuadores neumáticos funcionan mediante aire comprimido que empuja un pistón dentro de un cilindro. Son rápidos y capaces de generar fuerzas considerables, pero tienen una limitación importante: la compresibilidad del aire dificulta el control fino de la posición, por lo que se usan principalmente en aplicaciones de punto a punto, donde solo importa si el actuador está extendido o retraído.

Los encontrarás habitualmente en operaciones de sujeción, paletizado y manipulación de materiales en entornos industriales donde se prioriza la velocidad del ciclo sobre la precisión del posicionamiento. Requieren una fuente de aire comprimido y tuberías de distribución, lo que añade complejidad a la infraestructura de la instalación.

Actuadores lineales hidráulicos

Los actuadores hidráulicos funcionan con fluido incompresible —generalmente aceite— impulsado por una bomba. Esta incomprensibilidad es la clave: la fuerza se transmite directamente al pistón sin pérdidas por compresión, lo que permite generar cargas muy superiores a las que puede alcanzar un actuador neumático o eléctrico de tamaño similar.

Son la elección habitual en prensas industriales, maquinaria de construcción y sistemas de elevación de gran tonelaje. Su mayor desventaja es el mantenimiento: requieren monitoreo de fugas, cambios periódicos de fluido y mayor infraestructura de soporte. En entornos donde la fuerza prima sobre la precisión, siguen siendo insustituibles.

Actuadores lineales electromecánicos

El actuador electromecánico combina un motor eléctrico con un mecanismo de transmisión mecánica para producir movimiento lineal. A diferencia del actuador eléctrico puro, en este caso la conversión de energía implica componentes mecánicos adicionales como engranajes, tornillos sin fin o levas. El resultado es un dispositivo que une la controlabilidad del motor eléctrico con la robustez de la transmisión mecánica.

Se usan en aplicaciones donde se necesita una precisión media-alta con cierta capacidad de carga, sin llegar a los extremos de la hidráulica. Son frecuentes en equipos de automatización, maquinaria de embalaje y sistemas de posicionamiento industrial donde el ciclo de trabajo es intensivo y se requiere repetibilidad constante.

¿Cómo funciona un actuador lineal mecatrónico?

El principio de funcionamiento de cualquier actuador lineal se resume en una transformación: una fuente de energía entra al sistema y sale como movimiento rectilíneo. El camino que recorre esa energía hasta convertirse en desplazamiento varía según el tipo de actuador, pero la lógica subyacente es siempre la misma.

Conversión de energía en movimiento lineal

En el caso del actuador eléctrico, un motor genera rotación que un husillo transforma en desplazamiento rectilíneo. En el neumático, la presión del aire empuja directamente el pistón. En el hidráulico, el fluido incompresible actúa con la misma lógica, pero con mucha mayor fuerza. En todos los casos, el principio físico es la conversión de una forma de energía en trabajo mecánico lineal.

Lo que distingue a los actuadores lineales mecatrónicos de los puramente mecánicos es la capacidad de recibir señales de control electrónicas. Esto permite ajustar en tiempo real la velocidad, la posición y la fuerza del actuador desde un sistema digital, cerrando el lazo entre el mundo de los datos y el mundo físico.

Componentes internos principales

La retroalimentación del sensor es el componente que más distingue a un actuador mecatrónico de uno meramente mecánico. Sin ese lazo de información, el sistema no puede verificar si el movimiento ejecutado coincide con el movimiento ordenado, y cualquier error acumulado llevaría a posiciones incorrectas sin posibilidad de corrección automática.

Parámetros técnicos para elegir un actuador lineal

Seleccionar un actuador lineal no se reduce a elegir el tipo de energía. Existen parámetros técnicos concretos que determinan si un actuador es capaz de cumplir la tarea que le asignas. Ignorarlos puede resultar en un sistema que falla por exceso de carga, falta de velocidad o pérdida de precisión. Para ampliar este panorama, consulta también el artículo sobre tipos de actuadores mecatrónicos.

Fuerza, carrera y velocidad

La fuerza indica cuánta carga puede mover el actuador. La carrera es la distancia máxima que puede recorrer el vástago desde su posición retraída hasta la extendida. La velocidad define cuánto tarda en completar esa carrera. Estos tres parámetros deben definirse desde el diseño del sistema, porque un error en cualquiera de ellos invalida toda la selección.

Es frecuente confundir la necesidad de mayor fuerza con la necesidad de mayor velocidad. Son variables independientes que a menudo se contraponen: aumentar la velocidad en un actuador eléctrico puede reducir la fuerza disponible, y viceversa. Entender esta relación te ahorra errores costosos durante el dimensionado del sistema.

Precisión y repetibilidad de posicionamiento

La precisión mide qué tan cerca puede posicionarse el actuador del punto deseado. La repetibilidad indica si puede volver a esa misma posición una y otra vez con el mismo resultado. Los actuadores con husillo de bolas ofrecen valores de repetibilidad de hasta ±5 µm, lo que los convierte en la opción prioritaria cuando el sistema trabaja con microcomponentes o montajes de alta tolerancia.

Los actuadores por correa dentada alcanzan repetibilidades en torno a ±0,05 mm, suficiente para la mayoría de las aplicaciones industriales estándar. La diferencia no es trivial: elegir un actuador menos preciso de lo que el proceso exige genera rechazos en producción, mientras que elegir uno más preciso de lo necesario eleva el costo sin beneficio real.

Aplicaciones de los actuadores lineales en mecatrónica

La presencia de los actuadores lineales mecatrónicos abarca sectores muy distintos. Lo que comparten todos los casos de uso es la misma necesidad: mover una carga de forma controlada, precisa y repetible en línea recta. A continuación se describen los tres campos donde su presencia es más visible e influyente.

Automatización industrial y robótica

En las líneas de producción, los actuadores lineales posicionan piezas, accionan herramientas, abren compuertas y guían materiales a lo largo de transportadores. En robótica, se integran ejes lineales adicionales que amplían el alcance de brazos articulados, permitiendo que el robot se desplace por una pista horizontal o vertical sin perder precisión.

Las máquinas CNC, los sistemas de corte por láser y plasma, y los centros de mecanizado dependen de actuadores lineales de alta precisión para mantener tolerancias de trabajo. La combinación de actuador lineal con encoder de retroalimentación es lo que permite al control numérico conocer la posición exacta de la herramienta en cada instante del proceso.

Equipos médicos y tecnología de rehabilitación

En el campo médico, los actuadores lineales regulan la posición de camillas, quirófanos robotizados y equipos de diagnóstico por imagen. Su funcionamiento silencioso y la posibilidad de controlar la velocidad con suavidad los hacen adecuados para entornos donde el paciente necesita estabilidad y confort durante el ajuste.

En tecnología de rehabilitación, se usan en exoesqueletos y dispositivos de asistencia al movimiento. El actuador lineal permite replicar el movimiento de una extremidad de forma controlada y segura, adaptando la fuerza y la velocidad a la capacidad del paciente en cada sesión. La integración con sensores biométricos cierra el lazo de control en función de la respuesta del usuario.

Sistemas de energía y automoción

En instalaciones de energía solar, los actuadores lineales orientan los paneles fotovoltaicos para maximizar la captación de radiación a lo largo del día. Este seguimiento solar —conocido como tracking— puede aumentar el rendimiento de una instalación de forma significativa frente a los paneles fijos.

En automoción, los actuadores lineales ajustan asientos, sistemas de ventilación y elementos de apertura motorizada en vehículos. La tendencia hacia vehículos eléctricos ha impulsado el uso de actuadores lineales eléctricos en sustitución de los hidráulicos, ya que eliminan la dependencia del motor de combustión para generar presión hidráulica. Esto conecta directamente con los conceptos de la ingeniería mecatrónica aplicada a la movilidad moderna.

Ventajas y limitaciones de los actuadores lineales

Como cualquier componente de ingeniería, los actuadores lineales no son universalmente superiores a otras soluciones. Tienen ventajas reales y también limitaciones que conviene conocer antes de integrarlos en un sistema. La elección correcta depende del balance entre estas características y las exigencias del proyecto.

El actuador lineal eléctrico es, en la mayoría de los proyectos de mecatrónica a escala media, la solución de menor complejidad logística sin sacrificar precisión. Los hidráulicos y neumáticos siguen siendo superiores en fuerza bruta y velocidad de ciclo, respectivamente, pero añaden capas de infraestructura que no siempre son viables. Elegir bien desde el inicio evita rediseños costosos más adelante.

Preguntas frecuentes

¿Qué diferencia hay entre un actuador lineal y un cilindro neumático?

Un cilindro neumático es, técnicamente, un tipo de actuador lineal: utiliza aire comprimido para desplazar un pistón en línea recta. La diferencia está en el uso habitual del término: cuando se habla de actuador lineal en mecatrónica, normalmente se hace referencia a dispositivos eléctricos o electromecánicos con capacidad de control de posición, mientras que el cilindro neumático se asocia a movimientos de punto a punto sin retroalimentación fina de posición. En resumen, todo cilindro neumático es un actuador lineal, pero no todo actuador lineal es un cilindro neumático.

¿Para qué sirve un actuador lineal eléctrico en mecatrónica?

El actuador lineal eléctrico sirve para mover, posicionar o mantener una carga en una posición específica mediante control electrónico. En mecatrónica, se usa en brazos robóticos, ejes de máquinas CNC, sistemas de posicionamiento de cámaras, mesas de trabajo automatizadas y cualquier aplicación que exija precisión en el desplazamiento rectilíneo. Su ventaja principal frente a otras tecnologías es la facilidad de integración con microcontroladores, PLCs y sistemas de control digital, sin necesidad de infraestructura de fluidos.

¿Cómo se controla la posición de un actuador lineal mecatrónico?

La posición de un actuador lineal mecatrónico se controla mediante un lazo de retroalimentación que incluye un sensor de posición —como un encoder incremental, un encoder absoluto o un potenciómetro lineal— y un controlador que compara la posición deseada con la posición real. Cuando detecta una desviación, el controlador ajusta la señal al motor o a la válvula proporcional para corregirla. Este proceso se repite de forma continua, garantizando que el actuador permanezca en la posición correcta incluso frente a variaciones de carga o perturbaciones externas. Puedes profundizar en este tipo de sistemas en el artículo sobre la diferencia entre motor paso a paso y servomotor.

¿Cuál es el tipo de actuador lineal más preciso?

Los actuadores lineales con husillo de bolas son los que ofrecen mayor precisión de posicionamiento, con valores de repetibilidad que pueden llegar hasta ±5 µm en modelos de alta calidad. Esta característica los convierte en la primera opción para aplicaciones que trabajan con microcomponentes electrónicos, equipos ópticos, montajes de precisión en la industria médica o cualquier proceso donde la tolerancia dimensional sea crítica. Los actuadores por correa dentada, aunque más rápidos y económicos, alcanzan repetibilidades de alrededor de ±0,05 mm, lo que los hace suficientes para la mayoría de las tareas industriales estándar.

¿Qué es la carrera en un actuador lineal?

La carrera es la distancia máxima que puede recorrer el vástago de un actuador lineal entre su posición completamente retraída y su posición completamente extendida. Es uno de los parámetros de diseño más importantes porque determina el rango de movimiento disponible para el sistema. Si la carrera del actuador elegido es insuficiente para la aplicación, el sistema no podrá completar el desplazamiento requerido. Elegir una carrera mayor a la estrictamente necesaria suele ser una práctica habitual para dejar margen de seguridad en el diseño.

¿Qué mecanismo convierte el movimiento rotativo en lineal?

Los mecanismos más comunes para convertir movimiento rotativo en lineal dentro de un actuador son el husillo de bolas, el husillo de rosca trapezoidal, la correa dentada y el sistema piñón-cremallera. El husillo de bolas es el más preciso porque minimiza la fricción mediante recirculación de esferas, lo que reduce el juego mecánico y mejora la eficiencia. La correa dentada es más económica y adecuada para carreras largas y velocidades altas donde no se requiere máxima precisión. El piñón-cremallera se usa cuando se necesita transmitir gran fuerza en recorridos extensos, como en pórticos y carros de grandes dimensiones.

¿Los actuadores lineales pueden usarse en robótica educativa?

Sí, los actuadores lineales eléctricos de pequeño formato se usan con frecuencia en proyectos de robótica educativa y prototipado. Existen modelos compactos y económicos compatibles con plataformas como Arduino o Raspberry Pi, lo que los hace accesibles para estudiantes que quieren experimentar con movimiento lineal controlado sin necesidad de infraestructura industrial. En este contexto, son especialmente útiles para construir brazos robóticos, grippers, plataformas de posicionamiento y mecanismos de apertura y cierre que demuestran de forma tangible los principios de la mecatrónica.

Conclusión

Los actuadores lineales mecatrónicos son el puente entre la señal de control y el movimiento físico en línea recta. Su función no es decorativa ni secundaria: sin ellos, los sistemas automatizados quedan incompletos. Comprender qué son, cómo funcionan y qué parámetros los definen es el primer paso para trabajar con criterio en cualquier proyecto de mecatrónica, automatización o robótica.

A partir de lo que has visto aquí, puedes identificar qué tipo de actuador lineal conviene según la fuerza, la precisión y la fuente de energía disponible en tu proyecto. También puedes entender por qué el lazo de retroalimentación transforma un simple dispositivo mecánico en un componente inteligente dentro de un sistema mecatrónico completo. Ese conocimiento te da una base sólida para tomar decisiones de diseño con fundamento.
