¿Cómo funciona un diodo LED?

¿Qué es un diodo LED y para qué sirve?

Las siglas LED vienen del inglés Light Emitting Diode, que en español significa diodo emisor de luz. Se trata de un componente electrónico semiconductor que, al recibir corriente eléctrica en la dirección adecuada, convierte esa energía directamente en luz visible. No necesita calor, ni gas, ni filamentos: el proceso ocurre a nivel atómico dentro del material.

A diferencia de las bombillas incandescentes, que producen luz calentando un filamento hasta que brilla, un LED genera luz mediante electroluminiscencia: un fenómeno en el que los electrones liberan energía en forma de fotones al interactuar con el material semiconductor. Esto lo hace notablemente más eficiente y duradero que cualquier fuente de luz tradicional.

El diodo LED forma parte de la familia de componentes de estado sólido, lo que significa que no tiene piezas móviles ni elementos que puedan desgastarse mecánicamente. Su estructura compacta y su bajo consumo lo han convertido en el estándar de iluminación en pantallas, señalización, medicina, comunicaciones ópticas y prácticamente cualquier dispositivo electrónico moderno. Entender cómo funciona es entender uno de los avances más importantes de la ingeniería electrónica del siglo XX.

La unión p-n: el corazón del diodo LED

Todo LED está construido alrededor de una unión p-n, que es la frontera donde se encuentran dos regiones de material semiconductor con propiedades eléctricas opuestas. Esa frontera es exactamente el lugar donde ocurre la emisión de luz. Sin ella, el diodo no sería más que un trozo de cristal inerte. Comprender esta estructura es el primer paso para entender el funcionamiento completo del componente.

Región tipo N: electrones en exceso

La región tipo N se crea al introducir átomos donantes en el material semiconductor base, un proceso conocido como dopaje. Estos átomos tienen un electrón de valencia adicional que no forma parte de ningún enlace covalente y queda libre para moverse por la red cristalina. El resultado es un material con una alta concentración de portadores de carga negativos, es decir, electrones libres dispuestos a moverse cuando se les aplica un campo eléctrico.

Región tipo P: huecos en exceso

La región tipo P se obtiene mediante el dopaje con átomos aceptores, que tienen un electrón de valencia menos de lo que necesitan para completar sus enlaces. Esto crea huecos, que son espacios vacíos que se comportan como cargas positivas porque atraen electrones de sus alrededores. Cuando un electrón ocupa un hueco, aparece otro hueco en el lugar anterior, dando la impresión de que los huecos se mueven en dirección opuesta a los electrones.

La zona de agotamiento o barrera de potencial

En la frontera entre la región N y la región P se forma de forma natural una zona donde los electrones y los huecos se han recombinado mutuamente, dejando un área sin portadores de carga libres. Esta zona se llama zona de agotamiento o de vaciamiento, y actúa como una barrera de potencial que impide el movimiento libre de portadores sin una fuente de energía externa. Es precisamente esa barrera la que el voltaje aplicado debe superar para que el LED empiece a funcionar.

¿Cómo funciona un diodo LED paso a paso?

Ahora que conoces la estructura interna, puedes entender el proceso completo que lleva desde la corriente eléctrica hasta la luz visible. No ocurre de forma instantánea ni arbitraria: sigue una secuencia física muy precisa que se repite millones de veces por segundo mientras el LED permanece encendido. Cada vez que ese ciclo ocurre, un fotón sale despedido del componente.

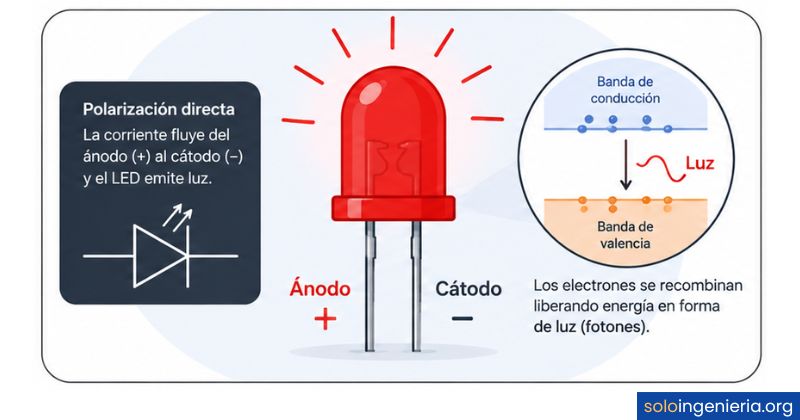

Polarización directa: cuando el LED emite luz

Para que un LED funcione, debes conectarlo en la polaridad correcta: el ánodo al polo positivo de la fuente y el cátodo al polo negativo. A esto se le llama polarización directa. En ese momento, el campo eléctrico generado empuja los electrones de la región N hacia la unión y los huecos de la región P en sentido contrario. La barrera de potencial que normalmente frena el movimiento de portadores queda reducida y la corriente comienza a fluir.

Recombinación de portadores y emisión de fotones

Cuando los electrones y los huecos se encuentran en la zona de unión, ocurre la recombinación: el electrón cae desde un nivel de energía más alto a uno más bajo al ocupar el hueco disponible. La diferencia de energía entre ambos niveles no se pierde en calor, sino que se libera como un fotón, que es la partícula elemental de la luz. La longitud de onda de ese fotón, y por tanto el color que percibimos, depende directamente de cuánta energía se libera en cada recombinación.

Polarización inversa: cuando el LED no conduce

Si conectas el LED al revés, es decir, con el ánodo al polo negativo y el cátodo al positivo, ocurre la polarización inversa: el campo eléctrico aleja los electrones y los huecos de la unión en lugar de acercarlos. La zona de agotamiento se amplía, la corriente no fluye y el LED no emite luz. Si la tensión inversa aplicada supera el llamado voltaje de ruptura, el componente puede dañarse de forma permanente, por lo que siempre debes respetar la polaridad correcta al conectarlo.

¿Por qué un LED emite luz de un color específico?

Que un LED sea rojo, verde, azul o blanco no depende de ningún filtro ni de la carcasa que lo recubre. El color es una consecuencia directa de la física del material semiconductor con el que está fabricado, y está determinado con precisión desde el momento en que se elige la composición química del componente. Cambiar el color de un LED implica cambiar el material, no la envoltura.

El papel del material semiconductor

Cada material semiconductor tiene una estructura de bandas de energía distinta. Cuando un electrón se recombina con un hueco, libera una cantidad de energía específica determinada por esa estructura. Esa energía es la que define la longitud de onda del fotón emitido y, por tanto, el color de la luz. Materiales distintos producen saltos de energía distintos, lo que da lugar a fotones con diferentes longitudes de onda y diferentes colores percibidos por el ojo humano.

La banda prohibida o band gap

El concepto clave aquí es la banda prohibida o band gap, que es la diferencia de energía entre la banda de valencia (donde residen los electrones ligados) y la banda de conducción (donde los electrones son libres de moverse). Cuando un electrón cae desde la banda de conducción a la de valencia para recombinarse con un hueco, libera energía equivalente al ancho de esa banda prohibida. Un band gap ancho produce fotones de alta energía, que corresponden a colores hacia el azul o el ultravioleta. Un band gap estrecho produce fotones de menor energía, asociados a colores rojos o infrarrojos.

Materiales semiconductores más usados en LEDs

La elección del material semiconductor no es casual. Los fabricantes seleccionan compuestos específicos en función del color de emisión que buscan, de la eficiencia lumínica y de las condiciones de operación del dispositivo final. A continuación se muestran los materiales más habituales y el color que producen.

Material semiconductor	Símbolo químico	Color de emisión	Longitud de onda aprox.
Arseniuro de galio y aluminio	AlGaAs	Rojo	620–750 nm
Fosfuro de galio	GaP	Amarillo / Verde	555–590 nm
Fosfuro de galio e indio	GaInP	Verde	530–570 nm
Nitruro de galio	GaN	Azul / Verde	430–500 nm
LED azul + fósforo amarillo	GaN + YAG:Ce	Blanco	Espectro completo visible
Arseniuro de galio	GaAs	Infrarrojo	800–950 nm

El LED blanco merece una mención especial porque no existe un semiconductor que emita naturalmente luz blanca. Lo más extendido es usar un LED azul de nitruro de galio recubierto con un material fosforescente (llamado fósforo) que convierte parte de esa luz azul en amarillo. La mezcla de azul y amarillo que percibe el ojo resulta en luz blanca. Esta fue la solución que hizo posible la iluminación LED de uso general tal como la conocemos hoy.

Características eléctricas del diodo LED

El diodo LED no se comporta como una resistencia convencional. Su relación entre corriente y voltaje sigue una curva no lineal que conviene entender antes de integrarlo en cualquier circuito. Ignorar sus parámetros eléctricos es la causa más frecuente de que un LED se dañe o deje de funcionar correctamente en pocas horas de uso.

Voltaje de umbral y curva I-V

La curva I-V (corriente-voltaje) del LED tiene una zona casi plana por debajo del voltaje de umbral, donde la corriente es prácticamente nula y el LED no emite luz. Una vez que se supera ese umbral, un pequeño incremento de voltaje provoca un aumento muy pronunciado de la corriente. Este comportamiento exponencial es el que hace al LED tan sensible a las variaciones de tensión y el que exige un control cuidadoso de la corriente en el circuito. El voltaje de umbral varía según el color: los LEDs azules y blancos requieren voltajes de umbral más altos que los rojos o amarillos.

¿Por qué se necesita una resistencia en serie?

Como la corriente en un LED crece de forma muy pronunciada con pequeños aumentos de voltaje, cualquier variación mínima en la fuente de alimentación puede enviarle demasiada corriente y quemarlo. Por eso se conecta una resistencia en serie que limita y estabiliza la corriente que llega al diodo. El valor de esa resistencia se calcula con la fórmula R = (Vcc − VF) / IF, donde Vcc es el voltaje de la fuente, VF es el voltaje directo del LED e IF es la corriente de trabajo deseada. Este cálculo es uno de los más básicos en el diseño de circuitos con LEDs.

Tipos de diodos LED más comunes

Desde aquel primer LED de luz roja visible de baja intensidad, la tecnología ha evolucionado hasta generar una familia amplia de variantes con características muy distintas. Cada tipo está diseñado para condiciones y aplicaciones específicas, y elegir el correcto marca la diferencia en un diseño electrónico.

• LED de indicador (THT): El tipo clásico con dos patas que se inserta en agujeros de una placa. Se usa para señalizar estados en circuitos, como el encendido de un equipo o una condición de alerta.
• LED SMD (Surface Mount Device): Se monta directamente sobre la superficie de la placa sin agujeros. Permite diseños mucho más compactos y es el más usado en electrónica de consumo, iluminación y pantallas.
• LED de alta potencia: Diseñado para emitir grandes cantidades de luz con corrientes elevadas. Requiere disipadores de calor para evitar que la temperatura destruya el componente, y se usa en iluminación de espacios, focos LED y proyectores.
• LED RGB: Contiene tres chips dentro de un mismo encapsulado, uno rojo, uno verde y uno azul. Controlando la intensidad de cada canal con precisión, puedes generar prácticamente cualquier color del espectro visible.
• LED infrarrojo (IR): Emite luz en longitudes de onda invisibles para el ojo humano. Se usa en mandos a distancia, sensores de movimiento, sistemas de comunicación óptica y cámaras de visión nocturna.
• LED ultravioleta (UV): Emite radiación ultravioleta. Se aplica en esterilización, detección de fluorescencia, impresión especializada y verificación de documentos de seguridad.
• OLED (Organic LED): Utiliza materiales orgánicos electroluminiscentes en lugar de semiconductores inorgánicos. Permite crear paneles flexibles y ultrafinos, y es la tecnología detrás de muchas pantallas de gama alta en teléfonos y televisores.

Aplicaciones del diodo LED en electrónica

La versatilidad del diodo LED ha hecho que su presencia se extienda mucho más allá de la iluminación doméstica. Hoy se encuentra en sectores tan distintos como la medicina, las telecomunicaciones o la automoción, y su importancia sigue creciendo a medida que los materiales y las técnicas de fabricación avanzan. Conocer sus aplicaciones ayuda a entender por qué es un componente tan estudiado en electrónica.

En el campo de los circuitos digitales, el LED también sirve como herramienta de depuración: conectar un LED a una señal es una forma rápida y directa de verificar si hay tensión en un punto del circuito, sin necesidad de un osciloscopio ni un multímetro. Es uno de los primeros trucos que aprende cualquier estudiante de electrónica y sigue siendo igual de útil décadas después. Al igual que ocurre con el funcionamiento de un transistor bipolar, el diodo LED es un componente cuya comprensión profunda abre las puertas a diseños más complejos y eficientes.

Ventajas del diodo LED frente a otras fuentes de luz

El avance del LED no se explica solo por su capacidad de producir luz de colores. Su adopción masiva responde a una combinación de factores técnicos y económicos que lo hacen superior a las tecnologías anteriores en casi todos los parámetros relevantes. Entender esas ventajas también ayuda a comprender por qué el estudio de su funcionamiento sigue siendo tan relevante en formación técnica y universitaria.

Característica	Bombilla incandescente	Fluorescente compacta	Diodo LED
Mecanismo de emisión	Calentamiento de filamento	Ionización de gas + fósforo	Electroluminiscencia
Eficiencia energética	Baja (≈10 lm/W)	Media (≈60 lm/W)	Alta (≈100–200 lm/W)
Vida útil estimada	1.000 horas	8.000–10.000 horas	25.000–50.000 horas
Tiempo de encendido	Instantáneo	Varios segundos	Instantáneo
Control de color	No	Limitado	Amplio (RGB disponible)
Materiales peligrosos	No significativos	Mercurio	No significativos
Sensibilidad a ciclos on/off	Alta	Alta	Baja

Una ventaja que suele pasarse por alto es la respuesta prácticamente instantánea del LED a los cambios de señal. Los LEDs pueden encenderse y apagarse millones de veces por segundo sin ninguna degradación apreciable, lo que los hace aptos para aplicaciones de comunicación óptica de alta velocidad, modulación de luz y control de brillo mediante PWM (modulación de ancho de pulso). Ninguna bombilla convencional puede competir con eso. Además, si te interesa profundizar en cómo se diferencian distintos tipos de diodos, puedes consultar la diferencia entre diodo Zener y rectificador, que complementa muy bien lo visto aquí.

Preguntas frecuentes

¿Qué es la electroluminiscencia en un diodo LED?

La electroluminiscencia es el proceso físico por el que ciertos materiales emiten luz cuando una corriente eléctrica los atraviesa. En el caso del diodo LED, ocurre cuando los electrones de la región N se recombinan con los huecos de la región P en la unión p-n. Durante esa recombinación, el electrón cae a un nivel de energía más bajo y la diferencia energética se libera en forma de fotón, es decir, de luz. A diferencia del calor generado en un filamento incandescente, en la electroluminiscencia la conversión de energía eléctrica en lumínica es directa y muy eficiente, con mínimas pérdidas térmicas en el proceso.

¿Cuál es la diferencia entre un LED y un diodo rectificador?

Ambos comparten la misma estructura básica de unión p-n y el comportamiento de conducir corriente en una sola dirección, pero sus materiales y propósitos son distintos. El diodo rectificador está fabricado con silicio o germanio, y su función principal es controlar el flujo de corriente en un circuito, por ejemplo, para convertir corriente alterna en continua. El LED, en cambio, está fabricado con compuestos de galio especialmente elegidos para que la recombinación de portadores libere energía en forma de fotones visibles en lugar de calor. En un diodo rectificador común, esa energía se disipa térmicamente y no produce luz perceptible.

¿Cómo se conecta correctamente un diodo LED en un circuito?

Para conectar un LED correctamente, debes identificar primero sus dos terminales: el ánodo, que es la pata más larga y se conecta al polo positivo, y el cátodo, que es la pata más corta y se conecta al polo negativo. Siempre debes incluir una resistencia en serie entre la fuente y el ánodo del LED para limitar la corriente. Sin esa resistencia, incluso una pequeña variación de voltaje puede enviar una corriente excesiva que destruye el componente en segundos. El valor de la resistencia depende del voltaje de la fuente, del voltaje directo del LED y de la corriente nominal indicada en su hoja de datos.

¿Por qué un LED necesita resistencia en serie?

El LED tiene una curva corriente-voltaje muy pronunciada: una vez superado el voltaje de umbral, cualquier pequeño aumento de tensión genera un salto muy grande de corriente. Si no hay nada que limite esa corriente, el diodo se sobrecalienta y falla en cuestión de milisegundos. La resistencia en serie actúa como un regulador que absorbe el exceso de voltaje y mantiene la corriente dentro del rango seguro de operación del LED. Sin ella, el circuito funciona como si conectaras el LED directamente a la fuente sin ninguna protección.

¿Qué significa que un LED está en polarización directa?

La polarización directa es la condición en la que el ánodo del LED (terminal positivo) está conectado al polo positivo de la fuente y el cátodo al polo negativo. En esa configuración, el campo eléctrico externo actúa en la misma dirección que el movimiento natural de los portadores de carga, reduciendo la barrera de potencial en la unión p-n y permitiendo que los electrones y los huecos se muevan hacia la zona de unión. Al llegar allí, se recombinan y emiten fotones. Sin polarización directa, el LED no conduce ni emite luz.

¿Cuánto voltaje necesita un diodo LED para encenderse?

El voltaje necesario para que un LED empiece a conducir y emitir luz de forma apreciable, llamado voltaje de umbral o voltaje directo (VF), depende del material semiconductor y del color de emisión. Los LEDs rojos e infrarrojos suelen necesitar entre 1,6 y 2,2 voltios; los verdes y amarillos, entre 2 y 2,5 voltios; y los azules y blancos requieren entre 2,8 y 3,5 voltios aproximadamente. Estos valores son orientativos y pueden variar según el fabricante y el modelo concreto, por lo que siempre conviene consultar la hoja de datos del componente específico que vas a usar.

¿Qué es un LED RGB y cómo funciona?

Un LED RGB es un componente que integra en un mismo encapsulado tres chips semiconductores independientes: uno que emite luz roja, otro verde y otro azul. Cada chip tiene su propio par de terminales y puede controlarse de forma individual. Al variar la intensidad de corriente que circula por cada canal, se mezclan los tres colores primarios de luz en distintas proporciones, lo que permite reproducir un espectro muy amplio de colores. Cuando los tres canales funcionan a máxima intensidad, la mezcla resultante se percibe como luz blanca. Esta tecnología es la base de las pantallas a color, las tiras LED decorativas y los sistemas de iluminación arquitectónica programable.

Conclusión

El diodo LED es mucho más que una pequeña fuente de luz. Detrás de su funcionamiento hay física cuántica, química de materiales y electrónica aplicada trabajando de forma coordinada: el voltaje empuja los portadores de carga hacia la unión p-n, la recombinación libera energía y esa energía se convierte en fotones de un color determinado por el material semiconductor elegido. Ese proceso, llamado electroluminiscencia, es lo que hace del LED una tecnología tan eficiente y precisa.

Ahora tienes las bases para entender qué ocurre dentro de un LED cuando lo enciendes: la estructura de unión p-n, el papel de la polarización directa, la importancia del voltaje de umbral y por qué cada color requiere un material distinto. Con eso puedes calcular resistencias en serie, identificar terminales, elegir el tipo adecuado para cada aplicación y, sobre todo, razonar los circuitos en lugar de simplemente replicarlos.

Si este tema te ha abierto el apetito por la electrónica de semiconductores, en este sitio web encontrarás más contenidos que siguen construyendo sobre estas mismas bases, con la misma claridad y el mismo nivel de detalle. Hay mucho más por explorar, y cada nuevo componente que entiendas añade una capa más de comprensión a todo lo que ya sabes.
