Diferencia entre diodo zener y rectificador

¿Qué es un diodo y cómo se clasifican?

Un diodo es un componente semiconductor formado por la unión de dos tipos de material: uno de tipo P (con exceso de huecos positivos) y uno de tipo N (con exceso de electrones). Esta estructura, conocida como unión PN, permite que la corriente fluya en una sola dirección bajo condiciones normales. Es uno de los componentes más básicos de la electrónica, pero sus variantes tienen funciones muy distintas entre sí.

No todos los diodos están diseñados para hacer lo mismo. Según su construcción interna y el nivel de dopado de sus capas semiconductoras, cada tipo responde de manera diferente ante la tensión y la corriente. El diodo rectificador y el diodo Zener son dos de las variantes más utilizadas, y aunque comparten la misma base estructural, sus propósitos son completamente distintos.

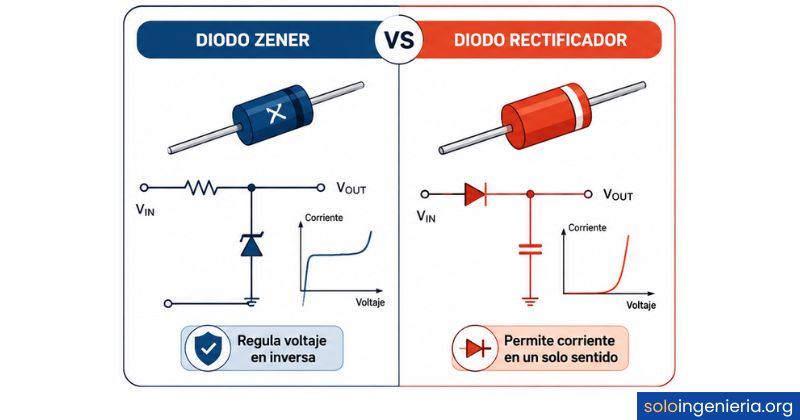

¿Cuál es la diferencia entre diodo Zener y rectificador?

La diferencia fundamental está en cómo reaccionan ante la polarización inversa. El diodo rectificador está diseñado para bloquear cualquier corriente que intente circular en sentido contrario al normal, protegiéndose así de una posible ruptura. El diodo Zener, en cambio, está fabricado para trabajar precisamente en esa zona de conducción inversa, manteniendo un voltaje fijo y estable en sus terminales sin sufrir daños.

Esta diferencia de comportamiento nace desde la fabricación: el Zener tiene un nivel de dopado mucho más elevado que el rectificador convencional, lo que crea un campo eléctrico interno muy intenso en la unión PN. Ese campo es el que permite la conducción inversa controlada, lo que en un rectificador estándar resultaría en una falla irreversible del componente.

Característica	Diodo rectificador	Diodo Zener
Función principal	Convertir CA en CC	Regular voltaje constante
Zona de operación	Polarización directa	Polarización inversa (zona de ruptura)
Comportamiento inverso	Bloquea la corriente	Conduce a voltaje fijo (Vz)
Nivel de dopado	Bajo a moderado	Muy alto
Símbolo eléctrico	Triángulo + barra recta	Triángulo + barra en Z
Aplicación típica	Fuentes de alimentación	Reguladores y protección de voltaje
¿Soporta ruptura inversa?	No, se daña	Sí, es su zona de trabajo

¿Cómo funciona el diodo rectificador?

El diodo rectificador opera según el principio más básico de la unión PN: permite el paso de corriente cuando está polarizado en directa y lo bloquea cuando está polarizado en inversa. Cuando el ánodo recibe una tensión positiva mayor que la del cátodo, la barrera de potencial de la unión se reduce y la corriente fluye con libertad. En el sentido contrario, esa barrera se amplía y el diodo actúa como un circuito abierto.

Polarización directa e inversa en el rectificador

En polarización directa, el diodo rectificador necesita superar una pequeña tensión umbral para comenzar a conducir. En los diodos de silicio, ese umbral ronda los 0,6 V a 0,7 V. Por debajo de ese valor, el diodo no conduce; por encima, la resistencia interna cae drásticamente y la corriente fluye. En polarización inversa, la corriente es prácticamente nula hasta que se alcanza el voltaje máximo inverso permitido, momento en el que el diodo puede dañarse de forma permanente.

Tipos de rectificación: media onda y onda completa

Según cuántos diodos se usen y cómo se conecten, la rectificación puede ser de media onda o de onda completa. La rectificación de media onda aprovecha solo los semiciclos positivos de la señal alterna, mientras que la de onda completa convierte ambos semiciclos en señal positiva, logrando una corriente continua más estable y con menos rizado. La configuración más habitual para onda completa es el puente de diodos, formado por cuatro rectificadores.

¿Cómo funciona el diodo Zener?

El diodo Zener comparte la estructura de unión PN con el rectificador, pero su fabricación incluye un dopado mucho más elevado en las capas semiconductoras. Eso genera una región de agotamiento más estrecha y un campo eléctrico interno muy intenso. Cuando se aplica tensión inversa y se alcanza el voltaje Zener (Vz), el diodo comienza a conducir corriente sin que eso lo dañe. A partir de ese punto, el voltaje en sus terminales se mantiene prácticamente constante, independientemente de cómo varíe la corriente.

La zona de ruptura inversa: clave del Zener

La zona de ruptura es el punto en el que un diodo convencional fallaría. Para el Zener, es exactamente su zona de trabajo normal. Esta conducción controlada en la región de ruptura es lo que lo diferencia estructuralmente de cualquier diodo rectificador. El fenómeno que ocurre en diodos Zener de bajo voltaje (generalmente por debajo de 5 V a 6 V) es el efecto Zener propiamente dicho, causado por el fuerte campo eléctrico que rompe los enlaces atómicos y libera electrones. En tensiones más altas, predomina el efecto avalancha, aunque ambos tipos cumplen la misma función práctica.

El voltaje Zener y su comportamiento constante

Cada diodo Zener se fabrica para conducir a un voltaje inverso específico, llamado voltaje Zener o tensión de ruptura (Vz). Una vez alcanzado ese valor, el voltaje en los terminales del diodo se mantiene constante aunque la corriente aumente. Esto es exactamente lo que lo convierte en un regulador de voltaje: sin importar cuánto suba o baje la tensión de entrada, la salida permanece estable en el valor Vz para el que fue diseñado el componente.

Comparativa técnica: Zener vs. rectificador

Más allá de la función principal de cada uno, existen diferencias técnicas que conviene tener claras antes de seleccionar un componente para un circuito. El nivel de dopado, el rango de corriente de trabajo, la disipación de potencia y el símbolo eléctrico son aspectos que los distinguen de forma inequívoca. Conocerlos permite interpretar correctamente un esquema electrónico y evitar errores al elegir o sustituir componentes.

¿En qué circuitos se usa cada uno?

Elegir entre un rectificador y un Zener no es una cuestión de preferencia, sino de función. Cada uno tiene un papel específico dentro de un circuito, y colocar el componente incorrecto puede impedir que el diseño funcione o, peor aún, que dañe otros elementos. Entender dónde va cada uno es tan importante como entender cómo trabaja.

Aplicaciones del diodo rectificador

El diodo rectificador aparece en casi cualquier circuito que necesite convertir corriente alterna en continua. También se usa como diodo de protección contra polaridad inversa, como en baterías o motores, donde una conexión accidental al revés podría destruir componentes sensibles. Su capacidad de soportar corrientes altas lo hace ideal para fuentes de alimentación de potencia media y alta. Los modelos de la serie 1N400x son los más empleados en aplicaciones de electrónica básica y de potencia.

• Fuentes de alimentación: Rectifica la señal alterna que llega de la red eléctrica antes de filtrarla y regularla.
• Puente rectificador (Graetz): Configuración de cuatro diodos que aprovecha los dos semiciclos de la señal alterna.
• Protección de polaridad: Evita que una conexión invertida dañe el circuito.
• Circuitos de señal: En versiones de baja potencia, se usa en detectores de señales de radio frecuencia.
• Cargadores de baterías: Impide que la corriente retroceda desde la batería hacia el cargador cuando se apaga.

Aplicaciones del diodo Zener

El Zener es el componente por excelencia cuando se necesita mantener una tensión estable en un punto del circuito. Al conectarse en paralelo con la carga y en serie con una resistencia limitadora, fija el voltaje de salida al valor Vz del diodo elegido. Esta configuración simple lo convierte en el regulador de voltaje más básico y económico que existe. También cumple funciones de protección contra sobretensiones, limitación de señales y generación de referencias de voltaje precisas.

• Regulador de voltaje: Mantiene una tensión constante en la salida de un circuito ante variaciones en la entrada.
• Protección contra sobretensiones: Limita picos de voltaje que podrían dañar componentes sensibles como microcontroladores.
• Referencia de voltaje: Proporciona un nivel de tensión fijo y estable para comparadores y circuitos analógicos.
• Limitador de señal (clipper): Recorta la parte de una señal que supera el voltaje Zener, protegiendo etapas posteriores.
• Fuentes de alimentación reguladas: Actúa como etapa de regulación básica después de la rectificación.

Para entender mejor el papel de los semiconductores en los circuitos electrónicos, también resulta útil estudiar cómo trabajan los transistores. La diferencia entre transistor NPN y PNP es otro de esos conceptos fundamentales que amplían la comprensión de cómo se controla el flujo de corriente en la electrónica analógica.

¿Puedo reemplazar un diodo Zener por un rectificador?

Esta es una duda muy habitual entre quienes dan sus primeros pasos en electrónica, sobre todo cuando se trabaja con componentes de apariencia similar. La respuesta directa es no: un diodo rectificador no puede reemplazar a un Zener en una función de regulación de voltaje. Si intentas hacerlo, el circuito simplemente no regulará, porque el rectificador está diseñado para bloquearse ante la inversión de polaridad, no para conducir de forma controlada en esa región.

El camino inverso tampoco funciona de manera directa. Un Zener puede comportarse como un rectificador cuando está polarizado en directa, pero su corriente máxima permitida es generalmente mucho menor que la de un rectificador de potencia. Usar un Zener donde se necesita un rectificador puede sobrecalentarlo y destruirlo, ya que no está diseñado para manejar corrientes elevadas de forma continua. Cada componente está optimizado para su función específica y sustituirlos sin criterio genera errores difíciles de diagnosticar.

Si quieres profundizar en cómo se controla la corriente en los circuitos de amplificación y conmutación, entender cómo funciona un transistor bipolar es el paso natural después de dominar los conceptos de los diodos. Los transistores bipolares también dependen de la unión PN para operar, pero añaden una tercera capa que permite amplificar y controlar señales de forma mucho más versátil.

Símbolo eléctrico: cómo reconocer cada diodo en un esquema

Saber leer un esquema electrónico requiere identificar los símbolos de cada componente a primera vista. El diodo rectificador y el Zener se representan de forma similar, lo que puede generar confusión al principio. La diferencia está en el extremo del cátodo: el rectificador tiene una barra recta, mientras que el Zener tiene una barra doblada en forma de Z. Ese detalle mínimo en el símbolo indica que el componente trabaja de forma diferente en el circuito.

Preguntas frecuentes

¿Cuál es la función principal del diodo Zener?

La función principal del diodo Zener es mantener un voltaje constante en la salida de un circuito, independientemente de las variaciones que se produzcan en la tensión de entrada o en la carga conectada. Lo consigue operando en la zona de ruptura inversa, donde su voltaje en terminales permanece estable al valor Vz para el que fue diseñado. Por eso se usa ampliamente como regulador de voltaje y como referencia de tensión en circuitos analógicos y de alimentación.

¿Para qué sirve un diodo rectificador en una fuente de alimentación?

En una fuente de alimentación, el diodo rectificador cumple la tarea de convertir la corriente alterna (CA) que llega de la red eléctrica en corriente continua (CC) pulsante. Esta conversión es el primer paso del proceso: la señal alterna varía de sentido continuamente, y el rectificador elimina o invierte los semiciclos negativos para que la corriente siempre circule en un solo sentido. Después de esta etapa, se añade un filtro con condensadores y, en muchos casos, un regulador para obtener una CC estable y limpia.

¿Qué pasa si polarizo inversamente un diodo rectificador?

Cuando se polariza inversamente un diodo rectificador con una tensión menor que su voltaje máximo inverso permitido (PIV), el diodo simplemente bloquea el paso de corriente y actúa como un circuito abierto. Si la tensión inversa supera ese límite máximo, el diodo entra en ruptura de forma destructiva y se daña permanentemente, a diferencia del Zener, que está diseñado para soportar esa condición de forma continua. Por eso es fundamental no exceder nunca el PIV especificado en la hoja de datos del componente.

¿Cómo se identifica visualmente un diodo Zener frente a un rectificador?

Físicamente, un diodo Zener y un rectificador de baja potencia tienen un aspecto muy similar: ambos suelen ser un cilindro pequeño con una banda que indica el cátodo. La diferencia práctica está en el código de referencia impreso en el componente: los rectificadores comunes llevan series como 1N4001–1N4007, mientras que los Zener aparecen con referencias como 1N4728–1N4764 o BZX55C. En un esquema eléctrico, la distinción es inmediata gracias a la barra en Z del símbolo del Zener frente a la barra recta del rectificador.

¿El diodo Zener conduce en polarización directa?

Sí. Cuando se polariza en directa, el diodo Zener se comporta exactamente como un diodo de silicio convencional: conduce corriente a partir de una tensión umbral de aproximadamente 0,6 V a 0,7 V, igual que cualquier diodo rectificador estándar. Su comportamiento especial y diferenciador solo aparece en polarización inversa, cuando se alcanza el voltaje Zener y el diodo comienza a conducir de forma controlada sin dañarse. En modo directo no hay regulación de voltaje ni ningún efecto Zener activo.

¿Qué es el voltaje de ruptura o voltaje Zener?

El voltaje de ruptura, también llamado voltaje Zener o tensión Zener (Vz), es el valor de tensión inversa específico a partir del cual el diodo Zener comienza a conducir corriente de forma estable y controlada. Cada diodo Zener se fabrica con un Vz definido, que puede ir desde menos de 2 V hasta varios cientos de voltios. Una vez alcanzado ese valor, el voltaje en los terminales del diodo permanece prácticamente constante aunque la corriente varíe, lo que es la base de su función como regulador de tensión. La potencia que puede disipar el diodo limita la corriente máxima que puede circular por él.

¿Qué diferencia hay entre el efecto Zener y el efecto avalancha?

Ambos efectos producen conducción en polarización inversa, pero su mecanismo interno es distinto. El efecto Zener ocurre en diodos con tensiones de ruptura inferiores a unos 5 V a 6 V, y se basa en el intenso campo eléctrico que rompe directamente los enlaces atómicos en la unión, liberando portadores de carga. El efecto avalancha, en cambio, predomina en tensiones más altas: los portadores acelerados por el campo chocan con los átomos y generan nuevos pares electrón-hueco en cadena. En la práctica, ambos tipos se comercializan bajo el nombre genérico de «diodo Zener» y cumplen la misma función de regulación de voltaje. Para profundizar en más conceptos de la ingeniería electrónica, hay muchos otros componentes y fenómenos que vale la pena explorar.

Conclusión

El diodo Zener y el diodo rectificador comparten la misma estructura básica de unión PN, pero ahí terminan sus similitudes. Uno está diseñado para bloquear la corriente inversa y convertir la señal alterna en continua; el otro aprovecha precisamente esa conducción inversa para mantener un voltaje constante y estable. Conocer esa diferencia te da una base sólida para leer esquemas, seleccionar componentes y entender por qué cada pieza ocupa su lugar en un circuito.

A partir de aquí, los conceptos que has visto se aplican de forma directa: cuando encuentres una fuente de alimentación, ya sabrás que los rectificadores están en la etapa de conversión y que el Zener puede estar en la etapa de regulación. Si trabajas con microcontroladores o circuitos sensibles, también entenderás por qué un Zener en paralelo con la alimentación actúa como escudo frente a picos de tensión. Ese tipo de razonamiento es el que distingue a quienes entienden la electrónica de quienes simplemente siguen esquemas.

Si este tema te resultó útil, en este sitio web encontrarás más contenido sobre electrónica analógica, semiconductores y circuitos explicados desde cero. Hay mucho más por descubrir, y cada concepto nuevo que domines se conecta con el siguiente de forma natural.
