Historia de la microelectrónica: Del tubo al chip

¿Qué es la microelectrónica?

La microelectrónica es la rama de la ingeniería electrónica dedicada al diseño, fabricación y aplicación de componentes y circuitos de dimensiones microscópicas. Su objetivo central es integrar la mayor cantidad posible de funciones electrónicas en el menor espacio físico imaginable, algo que hace apenas un siglo habría parecido imposible.

Lo que distingue a la microelectrónica de la electrónica convencional no es solo el tamaño de sus piezas, sino la complejidad funcional que se logra dentro de ese espacio reducido. Un chip moderno puede contener miles de millones de transistores en un área menor que la uña de tu dedo meñique, y cada uno de esos transistores opera como un interruptor controlable que permite procesar información a velocidades impresionantes.

Su relación con los semiconductores

La microelectrónica no existiría sin los materiales semiconductores, especialmente el silicio. Un semiconductor es un material cuya capacidad de conducir electricidad puede controlarse mediante temperatura, voltaje o impurezas añadidas intencionalmente. Esta propiedad, que parece técnica y abstracta, es la que permite fabricar transistores que se abren y cierran millones de veces por segundo, procesando los ceros y unos que forman la base de toda la información digital.

El silicio se convirtió en el material preferido de la industria porque es abundante en la naturaleza, relativamente fácil de purificar y tiene propiedades eléctricas muy predecibles y controlables. Otros materiales semiconductores, como el arseniuro de galio o el nitruro de galio, se utilizan en aplicaciones más especializadas donde se necesitan velocidades aún mayores o resistencia a temperaturas extremas.

¿Por qué se llama «micro»?

El prefijo «micro» hace referencia a la unidad de medida micrómetro (µm), equivalente a la millonésima parte de un metro. Durante las primeras décadas de la microelectrónica, los componentes tenían dimensiones del orden de decenas de micrómetros. Con el tiempo, la escala bajó a submicrómetros y luego a nanómetros, aunque el nombre histórico del campo se mantuvo. Hoy los procesos de fabricación más avanzados trabajan a 3 nanómetros o menos, que equivale a poco más de una docena de átomos.

Los orígenes: antes del transistor

Para entender el impacto de la microelectrónica, hay que saber qué existía antes de ella. A principios del siglo XX, la electrónica se basaba en tubos de vacío, dispositivos grandes, frágiles, costosos y que consumían cantidades enormes de energía. Eran funcionales, pero tenían una limitación enorme: escalaban muy mal. Cuantos más necesitabas en un sistema, más grande, caliente y poco confiable se volvía ese sistema.

El efecto termoiónico y los tubos de vacío

El punto de partida de toda la electrónica moderna fue el descubrimiento del efecto termoiónico por Thomas Edison en 1883: al calentar un filamento dentro de un tubo de vidrio sellado al vacío, los electrones se liberaban y podían dirigirse hacia otro electrodo. Este principio llevó al físico John Ambrose Fleming a crear el diodo de vacío en 1904, el primer dispositivo capaz de rectificar corriente alterna. Dos años después, Lee De Forest añadió un tercer electrodo y creó el tríodo, el primer amplificador electrónico de la historia.

Con el tríodo fue posible construir sistemas de radio, telefonía y, más tarde, las primeras computadoras electrónicas. La más célebre fue la ENIAC, completada en 1946, que usaba alrededor de 18.000 tubos de vacío, pesaba más de 27 toneladas y ocupaba una sala completa. Era funcional, pero su mantenimiento era casi una tarea de tiempo completo: los tubos fallaban con frecuencia y era necesario reemplazarlos constantemente.

Los primeros pasos hacia la miniaturización

Durante la Segunda Guerra Mundial quedó muy claro que los sistemas electrónicos de la época tenían límites prácticos insuperables. La necesidad de calcular trayectorias de artillería en tiempo casi real, operar sistemas de radar y garantizar comunicaciones seguras impulsó una búsqueda intensa de alternativas más pequeñas y confiables que el tubo de vacío. Esa búsqueda llevó a los laboratorios de investigación más importantes de Estados Unidos a investigar con seriedad las propiedades eléctricas de los semiconductores.

La invención del transistor (1947)

El 23 de diciembre de 1947 es, probablemente, la fecha más importante en la historia de la microelectrónica. Ese día, en los Laboratorios Bell de Nueva Jersey, John Bardeen, Walter Brattain y William Shockley demostraron por primera vez el funcionamiento de un transistor de contacto de punto. Era un dispositivo pequeño, sólido, que no necesitaba filamento caliente, consumía muy poca energía y podía amplificar señales eléctricas con gran precisión. Los tres científicos recibieron el Premio Nobel de Física en 1956 por este logro.

Bell Labs y el equipo que lo cambió todo

Bell Labs no fue solo un laboratorio: fue uno de los centros de innovación tecnológica más productivos del siglo XX. Su misión era encontrar soluciones prácticas para mejorar las comunicaciones telefónicas, y esa presión aplicada impulsó investigaciones que terminaron cambiando la historia. El equipo de Bardeen, Brattain y Shockley llevaba años trabajando en la física de los semiconductores cuando dio con la configuración correcta. Lo que inventaron no era solo un componente: era el principio que haría posible toda la electrónica moderna.

De la teoría a la producción en masa

El transistor de contacto inicial era delicado y difícil de fabricar de manera uniforme. Shockley desarrolló poco después el transistor de unión bipolar, un diseño más robusto y reproducible que se convirtió en la base del primer transistor comercial. Texas Instruments lanzó en 1954 el primer transistor de silicio, y a finales de esa misma década ya era posible fabricarlos en serie. El transistor reemplazó al tubo de vacío porque era más pequeño, más rápido, más barato y prácticamente no fallaba.

El circuito integrado: todo en un chip

Si el transistor fue el primer gran salto, el circuito integrado fue el salto que lo multiplicó por millones. La idea central era simple aunque técnicamente compleja: en lugar de conectar transistores individuales con cables sobre una placa, ¿por qué no fabricar todos los componentes directamente sobre una misma pieza de semiconductor? Eso fue exactamente lo que propusieron, de forma independiente, dos ingenieros en 1958 y 1959.

Jack Kilby y Robert Noyce: dos ideas, un mismo resultado

Jack Kilby, trabajando en Texas Instruments, demostró en julio de 1958 el primer circuito integrado funcional sobre germanio. Pocos meses después, Robert Noyce, cofundador de Fairchild Semiconductor, desarrolló de forma independiente un diseño más práctico usando silicio y conexiones de aluminio depositadas sobre la superficie. Ambos enfoques fueron complementarios: Kilby demostró la viabilidad del concepto; Noyce aportó la solución que se podía fabricar a escala industrial. Kilby recibió el Premio Nobel de Física en el año 2000 por su contribución.

La combinación de estos dos enfoques llevó al nacimiento de la industria del semiconductor tal como la conocemos. Fairchild Semiconductor y Texas Instruments comenzaron a comercializar circuitos integrados a principios de los años 60, y rápidamente la demanda de la industria aeroespacial y militar aceleró su desarrollo. Para entender mejor los distintos tipos de componentes que surgieron de este proceso, puedes revisar los tipos de circuitos integrados que existen y cómo se clasifican.

¿Cómo se fabrica un circuito integrado?

El proceso de fabricación de un circuito integrado se llama litografía semiconductora y consiste, básicamente, en «imprimir» patrones de componentes sobre una oblea de silicio usando luz ultravioleta y sustancias químicas fotosensibles. Cada capa del chip se define con una máscara, y el proceso puede repetirse decenas de veces para crear estructuras tridimensionales de enorme complejidad. El resultado final es un chip que contiene miles de millones de transistores en un área de pocos milímetros cuadrados.

La ley de Moore y la carrera de la miniaturización

Una vez que el circuito integrado demostró ser viable, la industria entró en una dinámica de mejora continua que tuvo su mejor expresión en una observación publicada en 1965. Gordon Moore, entonces director de I+D en Fairchild Semiconductor, analizó la progresión de los chips fabricados hasta ese momento y detectó un patrón de crecimiento que cambiaría para siempre la forma de planificar el desarrollo tecnológico.

¿Qué predijo Gordon Moore en 1965?

En un artículo publicado en la revista Electronics, Moore observó que el número de transistores en un circuito integrado se había duplicado aproximadamente cada año desde 1959. Proyectando esa tendencia, predijo que seguiría haciéndolo durante al menos una década más. Con el tiempo, la predicción fue revisada a una duplicación cada dos años, y ese ritmo se mantuvo con notable consistencia durante más de medio siglo. A este patrón se le llamó Ley de Moore, aunque el propio Moore dejó claro que era una observación empírica, no una ley física.

Consecuencias prácticas de la ley de Moore

La Ley de Moore no fue solo una curiosidad académica: se convirtió en una hoja de ruta para toda la industria. Los fabricantes de chips usaban esa previsión para planificar sus inversiones en investigación, equipamiento y producción. Si sabías que en dos años los chips serían el doble de potentes, podías anticipar qué productos diseñar y cuándo lanzarlos. Eso creó un ciclo de innovación acelerada que llevó los precios de la electrónica hacia abajo y su potencia hacia arriba, de manera sostenida y predecible.

El microprocesador y la computación personal

A finales de los años 60, la densidad de los circuitos integrados había crecido lo suficiente como para plantear una pregunta que hasta entonces parecía ciencia ficción: ¿podría meterse toda la lógica de una computadora en un solo chip? La respuesta llegó en 1971 y transformó la historia de la tecnología de una manera que sus propios creadores no anticiparon del todo.

Intel 4004: el primer microprocesador comercial

El Intel 4004, lanzado en noviembre de 1971, fue el primer microprocesador comercial del mundo. Fue diseñado por un equipo de Intel liderado por Federico Faggin, Ted Hoff y Stan Mazor. El 4004 integraba 2.300 transistores en una superficie diminuta y podía realizar hasta 92.600 operaciones por segundo. Para entender la magnitud del logro, considera que la ENIAC de 1946 ocupaba una sala y procesaba operaciones similares con 18.000 tubos de vacío y un consumo de potencia incomparablemente mayor.

El 4004 fue diseñado originalmente para una calculadora japonesa de la empresa Busicom, pero Intel se quedó con los derechos del diseño del chip. Esa decisión, aparentemente menor, fue en realidad uno de los movimientos estratégicos más importantes de la historia tecnológica: abrió el camino para que Intel se convirtiera en el proveedor de los procesadores que impulsarían la revolución de la computación personal.

De la industria al hogar: la democratización tecnológica

Hasta mediados de los años 70, las computadoras eran herramientas de grandes instituciones: universidades, agencias gubernamentales y empresas con enormes presupuestos. La llegada del microprocesador cambió esa ecuación. Con un chip capaz de hacer el trabajo de una CPU, los ingenieros pudieron diseñar computadoras que cualquier persona podía comprar y usar en casa. El Apple II (1977) y el IBM PC (1981) fueron los hitos que llevaron esa posibilidad al mercado masivo.

¿Hacia dónde va la microelectrónica hoy?

La historia de la microelectrónica no terminó con la computadora personal ni con el smartphone. Hoy el campo enfrenta uno de sus momentos más estimulantes y, al mismo tiempo, más complicados: los límites físicos del silicio están cada vez más cerca, y eso obliga a repensar cómo se diseñan y fabrican los componentes electrónicos del futuro.

Nanoelectrónica y computación cuántica

La transición de la microelectrónica a la nanoelectrónica ya está en marcha. Los procesos de fabricación más avanzados trabajan hoy a 3 nanómetros, una escala en la que los transistores tienen apenas una docena de átomos de grosor. A esas dimensiones, los efectos cuánticos —como el túnel de electrones— empiezan a interferir con el funcionamiento clásico del transistor. Eso empuja a la industria hacia nuevas arquitecturas, materiales alternativos al silicio y enfoques radicalmente distintos de computación.

La computación cuántica es una de esas alternativas. En lugar de bits que pueden ser 0 o 1, los sistemas cuánticos usan qubits, que pueden representar ambos estados simultáneamente gracias a la superposición cuántica. Aunque todavía está en una etapa experimental para la mayoría de las aplicaciones prácticas, la computación cuántica promete resolver ciertos tipos de problemas —como la simulación de moléculas o la optimización compleja— a velocidades que ningún chip de silicio podría igualar.

Desafíos físicos y límites del silicio

Reducir más el tamaño de los transistores de silicio se está volviendo cada vez más costoso y técnicamente complejo. Las herramientas necesarias para la litografía ultravioleta extrema (EUV) cuestan cientos de millones de euros y solo unas pocas empresas en el mundo pueden fabricarlas. Además, la disipación de calor se convierte en un problema serio cuando millones de transistores operan en espacios microscópicos: el chip genera calor que debe eliminarse de alguna manera para evitar errores y daños. Estos desafíos están impulsando soluciones como el empaquetado tridimensional de chips, los materiales semiconductores de banda ancha y las arquitecturas de computación especializada.

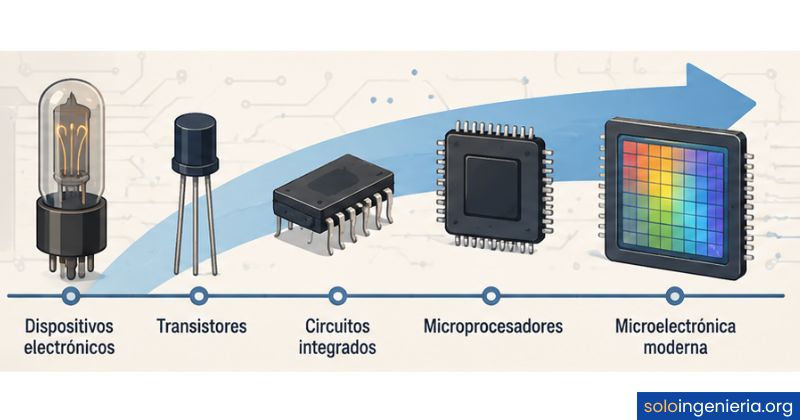

Línea del tiempo de la microelectrónica

A continuación encontrarás los momentos más significativos que jalonan la historia de la microelectrónica, desde los primeros experimentos con semiconductores hasta los procesos de fabricación actuales. Cada hito preparó el terreno para el siguiente, formando una cadena de innovación sin pausa. Si te interesa profundizar en las diferencias entre los dispositivos que surgieron de esta historia, la comparación entre la diferencia entre circuito integrado analógico y digital es un buen punto de partida para entender cómo se aplican en distintos contextos.

Año	Hito	Protagonista(s)	Significado
1883	Efecto termoiónico	Thomas Edison	Primer indicio de que los electrones podían controlarse
1904	Diodo de vacío	John A. Fleming	Primer dispositivo capaz de rectificar corriente
1906	Tríodo	Lee De Forest	Primer amplificador electrónico de señales
1947	Transistor de contacto	Bardeen, Brattain, Shockley (Bell Labs)	Reemplaza al tubo de vacío; inicia la microelectrónica
1954	Transistor de silicio	Texas Instruments	Primer transistor comercial en silicio
1958–59	Circuito integrado	Jack Kilby y Robert Noyce	Múltiples componentes en un solo chip
1965	Ley de Moore	Gordon Moore	Predice la duplicación de transistores cada dos años
1971	Intel 4004	Federico Faggin, Ted Hoff, Stan Mazor	Primer microprocesador comercial del mundo
1977	Apple II	Apple Computer	Computadora personal accesible al mercado masivo
1993	Pentium	Intel	Supera los 3 millones de transistores en un solo chip
2007	iPhone original	Apple	La microelectrónica llega al bolsillo de forma masiva
2020+	Chips de 3–5 nm	TSMC, Samsung, Apple	Más de 10.000 millones de transistores en un chip

Preguntas frecuentes

¿Cuándo y dónde nació oficialmente la microelectrónica?

La microelectrónica como campo con identidad propia nació el 23 de diciembre de 1947 en los Laboratorios Bell de Murray Hill, Nueva Jersey, cuando Bardeen, Brattain y Shockley demostraron el funcionamiento del primer transistor. No obstante, su verdadero despegue ocurrió entre 1958 y 1959, cuando Kilby y Noyce desarrollaron de forma independiente el circuito integrado, el componente que permitió integrar múltiples transistores en un único chip de silicio y sentó las bases de toda la industria electrónica moderna.

¿Quiénes son los personajes más importantes en la historia de la microelectrónica?

Varios nombres resultan ineludibles. John Bardeen, Walter Brattain y William Shockley inventaron el transistor y ganaron el Nobel en 1956. Jack Kilby y Robert Noyce desarrollaron el circuito integrado; Kilby también recibió el Nobel en 2000. Gordon Moore formuló la ley que lleva su nombre y cofundó Intel junto a Robert Noyce. Federico Faggin lideró el equipo que diseñó el Intel 4004, el primer microprocesador comercial. Cada uno de ellos aportó el eslabón que hizo posible el siguiente paso en la cadena tecnológica.

¿Qué diferencia hay entre electrónica y microelectrónica?

La electrónica es el campo general que estudia el comportamiento y la aplicación de los electrones en dispositivos y circuitos. La microelectrónica es una subdisciplina de ese campo, enfocada específicamente en el diseño y fabricación de componentes de dimensiones microscópicas, principalmente circuitos integrados. Puedes profundizar en las aplicaciones prácticas de estos dispositivos en el apartado de electrónica práctica, donde se explica cómo los principios teóricos se traducen en soluciones reales. La diferencia clave está en la escala: la electrónica convencional trabaja con componentes discretos visibles a simple vista; la microelectrónica, con estructuras que solo existen bajo microscopio.

¿Cuál fue el primer dispositivo microelectrónico de uso comercial?

El primer producto de consumo masivo basado en transistores —el precursor directo del chip— fue la radio transistorizada portátil, comercializada a mediados de los años 50. En 1954, Texas Instruments lanzó la primera radio de transistores de silicio bajo la marca Regency TR-1. Este aparato demostró al mercado que los dispositivos sólidos podían reemplazar a los tubos de vacío en aplicaciones cotidianas. Unos años después, los primeros circuitos integrados comenzaron a usarse en equipos militares y aeroespaciales antes de llegar a los productos de consumo.

¿Qué son los semiconductores y por qué son clave en la microelectrónica?

Un semiconductor es un material cuya conductividad eléctrica puede modificarse de forma controlada. A diferencia de un conductor perfecto —como el cobre— o un aislante puro —como el plástico—, el semiconductor ocupa un punto intermedio que puede ajustarse mediante temperatura, voltaje o la adición de impurezas específicas, un proceso llamado dopado. Esa capacidad de control es la que hace posible construir transistores: al variar el voltaje aplicado a una zona del semiconductor, puedes abrir o cerrar el paso de corriente eléctrica, lo que equivale a un 1 o un 0 en lógica binaria. El silicio es el semiconductor más usado por su abundancia, estabilidad y propiedades eléctricas bien documentadas.

¿Sigue vigente la ley de Moore?

La Ley de Moore se mantuvo con notable precisión durante más de cinco décadas, pero en los últimos años su ritmo se ha ralentizado. Las dificultades físicas de seguir reduciendo el tamaño de los transistores por debajo de cierto umbral hacen que duplicar la densidad cada dos años sea cada vez más costoso y técnicamente complejo. La propia industria ha reconocido que la ley clásica ya no se cumple con el mismo rigor de antes. Hoy los avances en densidad se complementan con mejoras en arquitectura, empaquetado tridimensional de chips y diseño especializado para tareas específicas como la inteligencia artificial.

¿Qué impacto tuvo la microelectrónica en la vida cotidiana?

El impacto de la microelectrónica en la vida cotidiana es prácticamente total y, en muchos casos, invisible. Cada vez que usas un teléfono móvil, enciendes una televisión, abres el coche con llave electrónica o pagas con tarjeta bancaria, estás dependiendo de circuitos integrados que contienen millones o miles de millones de transistores. Más allá del consumo, la microelectrónica sostiene los sistemas de salud con equipos de diagnóstico por imagen, los sistemas de transporte con control electrónico, la producción industrial con automatización y las comunicaciones globales con redes de datos. Sin ella, prácticamente ninguna infraestructura tecnológica moderna funcionaría.

Conclusión

La historia de la microelectrónica es, en el fondo, la historia de cómo la humanidad aprendió a trabajar con lo invisible. Desde un tubo de vidrio caliente hasta un transistor de apenas unos nanómetros, cada paso en esta evolución amplió los límites de lo que era posible construir y pensar. Lo que hoy llevas en el bolsillo concentra décadas de investigación, perseverancia y descubrimientos encadenados que tardaron generaciones en concretarse.

Conocer este recorrido te da algo valioso: un marco para entender por qué los dispositivos modernos funcionan como lo hacen. El transistor, el circuito integrado, la ley de Moore y el microprocesador no son solo nombres en una línea del tiempo; son los cimientos sobre los que puedes construir un entendimiento más profundo de la electrónica práctica y de cualquier tecnología que elijas estudiar o aplicar.
