Diferencia entre señal analógica y señal digital

¿Qué es una señal en electrónica?

En electrónica, una señal es una cantidad física —generalmente voltaje o corriente— que varía en el tiempo y transporta información de un punto a otro. No se trata de un concepto abstracto: cada vez que hablas por teléfono, ajustas un termostato o enciendes una computadora, hay señales eléctricas circulando por los circuitos para que todo funcione como esperas.

Entender qué es una señal es el primer paso para comprender cómo se diseñan y diferencian los sistemas electrónicos. Sin señales no hay comunicación, y sin comunicación no hay dispositivo electrónico que funcione de forma útil. Todo lo que ocurre dentro de un circuito puede describirse, en última instancia, como la transformación de una señal.

¿Cómo se define una señal eléctrica?

Una señal eléctrica se define como la variación controlada de voltaje o corriente a lo largo del tiempo, con el propósito de representar o transmitir información. Esa variación puede seguir un patrón continuo y suave, o puede saltar abruptamente entre valores fijos. De esa diferencia básica nace la distinción entre señal analógica y señal digital.

¿Por qué las señales son la base de los circuitos electrónicos?

Los circuitos electrónicos no almacenan objetos físicos: procesan señales. Un sensor de temperatura convierte el calor en una señal eléctrica; un micrófono convierte el sonido en voltaje variable; un receptor WiFi convierte ondas electromagnéticas en bits. En todos los casos, la señal es el vehículo que hace posible que la información viaje, se transforme y finalmente produzca una acción útil.

Por eso, desde las ramas de la electrónica más básicas hasta los sistemas de comunicación más avanzados, el primer concepto que se estudia siempre es la naturaleza de las señales. Sin comprenderlo, cualquier análisis de circuito queda incompleto.

¿Qué es una señal analógica?

Una señal analógica es aquella que varía de forma continua en el tiempo y puede tomar infinitos valores dentro de un rango determinado. No hay saltos ni interrupciones: la señal sigue una curva suave que refleja con exactitud el fenómeno físico que representa. El nombre viene de «analogía», porque la señal eléctrica es análoga —es decir, similar— al fenómeno original que imita.

Características principales de la señal analógica

La señal analógica tiene un conjunto de propiedades que la distinguen desde el primer análisis. Su característica más importante es la continuidad: no hay instante en el tiempo donde la señal no tenga un valor definido. Eso significa que puede representar fenómenos físicos con una fidelidad que ninguna señal discreta puede igualar exactamente.

• Continuidad temporal: La señal existe y tiene valor en cada instante del tiempo, sin saltos ni interrupciones entre un momento y el siguiente.
• Rango de valores infinito: Dentro de sus límites de amplitud, puede tomar cualquier valor real, no solo unos pocos valores predefinidos.
• Susceptibilidad al ruido: Al ser continua, cualquier interferencia eléctrica se mezcla con la señal y es indistinguible de la información original.
• Degradación por copia: Cada vez que se copia o retransmite una señal analógica, se acumula ruido y la calidad disminuye progresivamente.
• Representación natural: Los fenómenos físicos del entorno —temperatura, presión, luz, sonido— son analógicos por naturaleza y se modelan directamente con este tipo de señal.

Ejemplos de señales analógicas en la vida cotidiana

Los ejemplos más claros de señales analógicas son aquellos que el entorno físico genera de forma espontánea. La voz humana, la temperatura ambiente, la presión arterial y la luz solar son fenómenos que varían de forma continua y por eso se representan naturalmente como señales analógicas. Los sensores que los miden producen una señal eléctrica que sigue exactamente esa variación continua.

¿Qué es una señal digital?

Una señal digital es aquella que solo puede tomar un conjunto limitado y discreto de valores, generalmente dos: alto (1) y bajo (0). No existe variación continua entre esos estados: la señal salta de uno a otro de forma abrupta. Ese comportamiento la hace especialmente robusta frente al ruido y la convierte en el lenguaje natural de los procesadores, computadoras y sistemas de comunicación modernos.

Características principales de la señal digital

Las señales digitales tienen propiedades que las hacen ideales para el procesamiento automatizado de información. Su característica más valiosa en ingeniería es la resistencia al ruido: como solo existen dos estados válidos, una pequeña perturbación eléctrica no altera el contenido de la señal, porque el sistema receptor simplemente interpreta cualquier valor por encima de un umbral como «1» y cualquier valor por debajo como «0».

• Naturaleza discreta: Solo puede adoptar valores predefinidos (generalmente 0 y 1), sin posibilidad de estados intermedios válidos.
• Inmunidad al ruido: Las interferencias menores no corrompen la información, ya que el sistema ignora variaciones pequeñas alrededor de cada nivel lógico.
• Reproducción exacta: Una señal digital puede copiarse o retransmitirse indefinidamente sin ninguna pérdida de calidad, siempre que el ruido no supere el umbral de decisión.
• Facilidad de procesamiento: Los procesadores, microcontroladores y computadoras trabajan de forma nativa con señales binarias, lo que simplifica enormemente el diseño de los circuitos.
• Corrección de errores: Existen algoritmos matemáticos que detectan y corrigen errores en la transmisión, algo imposible de implementar de forma fiable en señales analógicas.

Ejemplos de señales digitales en la vida cotidiana

Las señales digitales rodean la vida moderna de una forma que pocas veces se nota. Cada mensaje de texto, cada imagen en pantalla y cada instrucción que ejecuta un procesador viaja o se almacena como una secuencia de unos y ceros. Las compuertas lógicas —estudiadas en detalle en el artículo sobre tipos de compuertas lógicas— son precisamente los bloques constructivos que manipulan esas señales binarias a nivel de circuito.

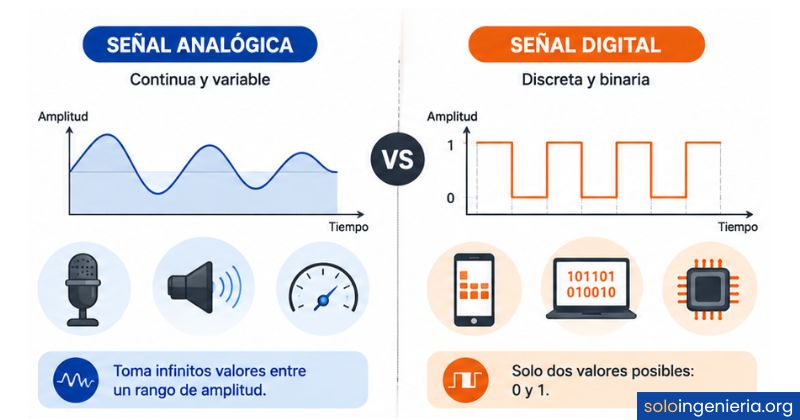

¿Cuál es la diferencia entre señal analógica y señal digital?

La diferencia fundamental está en cómo cada tipo de señal representa la información. La señal analógica usa una variación continua para representar un fenómeno físico; la señal digital usa secuencias de valores discretos —normalmente 0 y 1— para codificar esa misma información en un formato que los sistemas computacionales pueden procesar sin ambigüedad. Esa diferencia de raíz se ramifica en múltiples aspectos prácticos.

Diferencias en la representación de la información

La señal analógica es un espejo del mundo físico: si la temperatura sube 0,3 °C, el voltaje de la señal sube de forma proporcional y continua. La señal digital, en cambio, traduce ese valor continuo a un número binario: lo aproxima al valor discreto más cercano en una escala de pasos predefinidos. Esa aproximación se llama cuantificación, y es la razón por la que ninguna conversión analógico-digital es matemáticamente perfecta.

Diferencias en la resistencia al ruido

El ruido eléctrico —interferencias producidas por motores, cables mal apantallados o radiación electromagnética— afecta a los dos tipos de señal, pero con consecuencias muy distintas. En una señal analógica, el ruido se fusiona con la información y es imposible separarlo; en una señal digital, el ruido solo corrompe los datos si supera el umbral entre niveles lógicos, lo que raramente ocurre en condiciones normales. Por eso las comunicaciones digitales son mucho más fiables en entornos industriales con alta interferencia.

Diferencias en el almacenamiento y procesamiento

Almacenar información analógica requiere preservar la forma exacta de la señal, lo que implica medios físicos que se degradan con el tiempo: cintas magnéticas, discos de vinilo o películas fotográficas. El almacenamiento digital reduce toda la información a secuencias de bits que se pueden copiar, comprimir y recuperar sin pérdida, usando medios tan variados como discos duros, memorias flash o servidores en la nube. Ese es uno de los motivos más prácticos por los que el mundo migró masivamente hacia sistemas digitales.

Tabla comparativa: señal analógica vs. señal digital

La siguiente tabla reúne las diferencias más relevantes entre ambos tipos de señal en un formato que facilita la comparación directa. Cada par de características refleja cómo una decisión de diseño en electrónica —analógica o digital— cambia por completo el comportamiento de un sistema.

Característica	Señal analógica	Señal digital
Tipo de variación	Continúa (infinitos valores posibles)	Discreta (generalmente 0 y 1)
Representación gráfica	Onda senoidal suave y continua	Onda cuadrada con saltos abruptos
Susceptibilidad al ruido	Alta: el ruido se mezcla con la señal	Baja: los umbrales lógicos filtran el ruido
Calidad al reproducir	Se degrada con cada copia o retransmisión	Se reproduce de forma exacta e ilimitada
Corrección de errores	Muy limitada o imposible	Posible mediante algoritmos de paridad y CRC
Procesamiento	Requiere circuitos analógicos específicos	Nativo en procesadores y microcontroladores
Almacenamiento	Se degrada con el tiempo (cintas, vinilos)	Estable y replicable sin pérdida
Ancho de banda consumido	Menor en transmisiones simples	Mayor, pero optimizable con compresión
Fidelidad al fenómeno real	Máxima: replica la señal original con exactitud	Aproximada: depende de la resolución del conversor
Ejemplos típicos	Radio AM/FM, sensores de temperatura, vinilos	WiFi, audio MP3, computadoras, redes celulares

¿Cómo se convierte una señal analógica en digital?

Dado que el mundo físico genera señales analógicas de forma natural, los sistemas digitales necesitan un proceso para traducirlas a su lenguaje binario. Ese proceso se llama conversión analógico-digital (ADC, del inglés Analog-to-Digital Converter) y consta de tres etapas: muestreo, cuantificación y codificación. Entender estas etapas explica por qué una grabación digital nunca es una réplica matemáticamente perfecta de la señal original.

El proceso de muestreo y cuantificación

El muestreo consiste en tomar instantáneas del valor de la señal analógica a intervalos regulares de tiempo. Cuantas más muestras se tomen por segundo (mayor frecuencia de muestreo), más fiel será la representación digital de la señal original. El teorema de Nyquist establece que la frecuencia de muestreo debe ser al menos el doble de la frecuencia máxima de la señal para reconstruirla sin distorsión.

La cuantificación asigna a cada muestra un valor numérico de la escala discreta disponible. La cantidad de bits del conversor determina cuántos niveles distintos existen en esa escala: un conversor de 8 bits tiene 256 niveles; uno de 16 bits tiene 65.536. A más niveles, menor es el error de cuantificación y mayor la resolución de la señal digitalizada. Por eso los equipos de audio profesional usan conversores de 24 bits.

¿Para qué sirve el conversor ADC?

El conversor ADC es el puente entre el mundo físico analógico y los sistemas de procesamiento digital. Sin un ADC, un microcontrolador no podría leer la temperatura de un sensor, un sistema de audio no podría grabar sonido y un instrumento de medición no podría mostrar valores en pantalla. Es uno de los componentes más presentes en la electrónica moderna, aunque frecuentemente opera de forma invisible dentro de un chip integrado.

El proceso inverso —convertir de digital a analógico— lo realiza un conversor DAC (Digital-to-Analog Converter). El DAC es el responsable de transformar los datos binarios almacenados en un archivo de audio en la señal eléctrica continua que luego el amplificador envía a los altavoces. Ambos conversores trabajan juntos en prácticamente cualquier sistema que interactúa con el mundo real.

¿Cuándo conviene usar una señal analógica y cuándo una digital?

La elección entre señal analógica y digital no depende de cuál es «mejor» de forma absoluta, sino de qué exige el sistema que se está diseñando. Cada tipo de señal tiene escenarios donde ofrece ventajas claras que el otro tipo no puede igualar fácilmente. Conocer esas condiciones es parte del criterio de cualquier ingeniero electrónico.

Muchos sistemas modernos combinan ambos tipos de forma simultánea. Un PLC industrial, por ejemplo, puede recibir entradas analógicas de sensores de temperatura y entradas digitales de sensores de presencia al mismo tiempo, procesando ambas señales de forma coordinada para controlar un proceso de fabricación. La frontera entre ambos mundos no es rígida, sino un punto de diseño que el ingeniero define según las necesidades del sistema.

Aplicaciones reales de ambas señales en ingeniería electrónica

Las señales analógicas y digitales conviven en casi todos los dispositivos y sistemas electrónicos actuales. Comprender dónde aparece cada tipo ayuda a leer correctamente un esquemático, a elegir el componente adecuado y a diagnosticar fallos en un circuito. La ingeniería electrónica abarca múltiples disciplinas donde estas señales son el punto de partida de cualquier análisis.

En la industria, los sistemas de control modernos operan con los dos tipos de señal de forma simultánea. Un controlador PLC recibe datos analógicos de sensores de temperatura o presión y datos digitales de detectores de presencia o botones de paro de emergencia, procesando todo en un mismo ciclo de control. Esta convivencia es posible gracias a los módulos de entradas mixtas y a los protocolos como HART, que superponen datos digitales sobre señales analógicas de 4–20 mA.

En el área de las telecomunicaciones, la voz humana —analógica por naturaleza— se digitaliza en el micrófono del teléfono, viaja como paquetes IP por redes digitales y se convierte de nuevo a señal analógica en el altavoz del receptor. Todo ese proceso ocurre en milisegundos y es transparente para el usuario, aunque involucra múltiples conversiones ADC y DAC en cada extremo de la comunicación.

Preguntas frecuentes

¿Qué diferencia principal existe entre señal analógica y señal digital?

La diferencia fundamental radica en cómo representan la información: la señal analógica varía de forma continua y puede tomar infinitos valores dentro de un rango, mientras que la señal digital solo acepta un conjunto discreto de valores, normalmente dos (0 y 1). Esa diferencia de raíz determina cómo cada tipo de señal se transmite, almacena, procesa y responde al ruido eléctrico en cualquier sistema electrónico.

¿Por qué las señales digitales son más resistentes al ruido que las analógicas?

Porque los sistemas digitales no necesitan interpretar el valor exacto de la señal, solo decidir si es «alto» o «bajo». Cualquier perturbación eléctrica que no supere el umbral entre ambos niveles lógicos es ignorada por el receptor, que simplifica el valor a 0 o 1 sin importar pequeñas variaciones. En una señal analógica, en cambio, no existe ese umbral: el ruido se suma directamente a la información y no puede separarse de ella.

¿Cuáles son ejemplos reales de señales analógicas?

Los ejemplos más representativos incluyen la señal de audio en un micrófono dinámico, la salida de un termómetro analógico, la transmisión de radio AM y FM, la señal de un sensor de presión en lazo de corriente 4–20 mA y el sonido grabado en un disco de vinilo. En todos estos casos, la señal eléctrica replica de forma continua y proporcional el fenómeno físico que representa, sin convertirlo a valores discretos.

¿Cuáles son ejemplos reales de señales digitales?

Entre los más comunes están las comunicaciones WiFi y Bluetooth, los archivos de audio MP3 y FLAC, los datos almacenados en discos duros y memorias SSD, las instrucciones que ejecuta un procesador y las señales que circulan entre los chips de cualquier computadora o teléfono inteligente. En todos estos sistemas, la información viaja como secuencias de bits que los circuitos interpretan como combinaciones de unos y ceros, sin ningún valor intermedio.

¿Qué es un conversor analógico-digital y para qué sirve?

Un conversor analógico-digital (ADC) es un circuito integrado —o un bloque dentro de un microcontrolador— que toma muestras de una señal analógica a intervalos regulares, asigna a cada muestra un valor numérico discreto y lo codifica en binario. Su función es permitir que los sistemas digitales lean y procesen información proveniente del mundo físico, como temperaturas, presiones, intensidades de luz o sonidos capturados por un micrófono.

¿Puede una señal analógica convertirse en digital sin perder información?

Matemáticamente, no: la conversión siempre implica una aproximación. El muestreo captura valores en instantes discretos de tiempo (no en todos), y la cuantificación redondea cada valor al nivel discreto más cercano, lo que introduce un pequeño error llamado error de cuantificación. Sin embargo, con una frecuencia de muestreo suficientemente alta y una resolución de bits adecuada, la diferencia entre la señal original y la señal digitalizada es imperceptible en aplicaciones prácticas.

¿Qué señal es mejor, la analógica o la digital?

No existe una respuesta universal, porque depende del contexto de aplicación. La señal analógica es mejor cuando se necesita la máxima fidelidad a un fenómeno continuo o cuando el costo y la simplicidad del hardware son prioritarios; la señal digital es superior cuando el sistema requiere almacenamiento estable, transmisión a larga distancia, procesamiento computacional o corrección de errores. En la práctica, la mayoría de los sistemas modernos combinan ambas, usando cada una donde aporta mayor ventaja.

Conclusión

La diferencia entre señal analógica y señal digital no es solo un concepto teórico de libro de texto: es la distinción que define cómo se diseña, analiza y optimiza cualquier sistema electrónico. Una representa el mundo tal como es —continua, fluida, rica en matices—; la otra lo traduce a un lenguaje binario que los circuitos procesan con precisión y sin ambigüedad. Comprender ambas te da las bases para leer un circuito y entender por qué se tomaron las decisiones de diseño que ves en él.

Con lo que has visto aquí, puedes identificar qué tipo de señal maneja cada componente de un sistema, entender por qué los sensores producen señales analógicas que luego se convierten mediante un ADC, y reconocer las ventajas concretas que justifican el dominio de las señales digitales en las comunicaciones y el almacenamiento modernos. Ese criterio es el que distingue a quien solo memoriza definiciones de quien realmente comprende la electrónica.
