Dopaje de materiales semiconductores

¿Qué es el dopaje de materiales semiconductores?

El dopaje de materiales semiconductores es el proceso de introducir átomos de impureza de forma intencional y controlada dentro de un semiconductor puro para modificar sus propiedades eléctricas. Sin este proceso, materiales como el silicio o el germanio tendrían una conductividad tan baja que resultarían inútiles para la fabricación de componentes electrónicos.

En términos simples, un semiconductor puro tiene pocos portadores de carga disponibles, lo que limita su capacidad de conducir corriente. Al dopar el material, se rompe ese equilibrio de forma precisa: se aumenta el número de electrones libres o de huecos positivos, según el tipo de dopante que se utilice. La cantidad de átomos añadidos determina directamente cuánto cambia la conductividad del material.

Semiconductor intrínseco vs. semiconductor extrínseco

Un semiconductor intrínseco es aquel que se encuentra en estado puro, sin ningún átomo extraño en su red cristalina. El silicio y el germanio son los ejemplos más comunes. En este estado, los únicos portadores de carga disponibles son los que genera la temperatura ambiente al romper algunos enlaces covalentes, lo que resulta en una conductividad muy limitada.

Un semiconductor extrínseco, por su parte, es el resultado directo del dopaje: al introducir átomos de un elemento diferente en la red cristalina, se desequilibra la cantidad de electrones o de huecos disponibles. Esa diferencia es la que permite controlar con precisión el comportamiento eléctrico del material y fabricar los componentes que dan vida a la electrónica moderna.

¿Por qué se añaden impurezas a un semiconductor puro?

La razón de fondo es sencilla: el silicio puro tiene muy pocos portadores de carga libres a temperatura ambiente, lo que lo convierte en un material poco útil para conducir corriente en circuitos reales. Al añadir impurezas de forma controlada, aumentas drásticamente el número de portadores disponibles sin alterar la estructura cristalina del material de forma desordenada.

Además, el tipo de impureza que introduces define si el material conducirá con electrones o con huecos, lo que abre la puerta a fabricar regiones con comportamientos eléctricos distintos dentro de un mismo cristal. Esa capacidad de diseñar zonas con propiedades opuestas es lo que hace posible la unión P-N, el principio detrás de diodos, transistores y celdas solares.

Tipos de dopaje en semiconductores

Existen dos tipos de dopaje según el elemento que se introduce en la red cristalina del semiconductor. Cada uno produce un tipo de material con características eléctricas opuestas, y ambos son necesarios para fabricar los dispositivos que conoces. La elección del dopante determina si el material resultante será tipo N o tipo P.

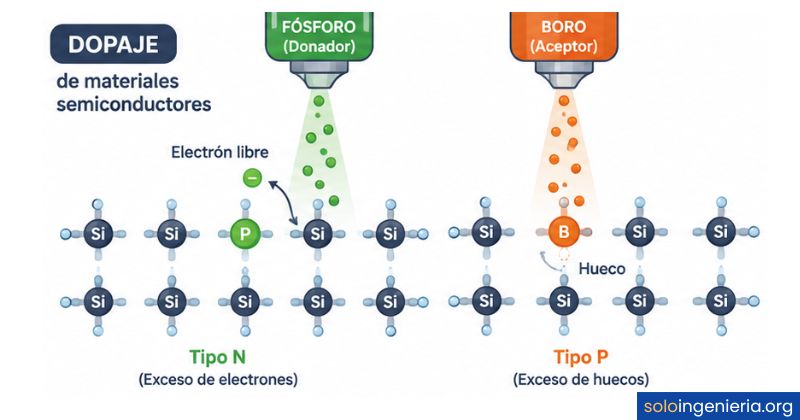

Semiconductor tipo N: portadores de carga negativos

El semiconductor tipo N se obtiene al dopar el material base con átomos que tienen cinco electrones de valencia, uno más de los cuatro que necesita el silicio para completar sus enlaces covalentes. Ese electrón sobrante no queda atrapado en ningún enlace y queda libre para moverse por el material, lo que aumenta significativamente la conductividad.

Los elementos más utilizados para crear este tipo de semiconductor son el fósforo (P), el arsénico (As) y el antimonio (Sb). Se conocen como átomos donadores porque literalmente «donan» un electrón libre a la red cristalina. En el material tipo N, los electrones son los portadores mayoritarios y los huecos son los minoritarios.

Semiconductor tipo P: portadores de carga positivos

El semiconductor tipo P se forma al introducir átomos con tres electrones de valencia, uno menos de los que necesita el silicio para completar todos sus enlaces. Esa falta de un electrón genera lo que se conoce como «hueco»: una vacante con carga efectivamente positiva que puede desplazarse por el material cuando un electrón cercano la ocupa.

Los elementos empleados para este tipo de dopaje son el boro (B), el aluminio (Al), el galio (Ga) y el indio (In). Se llaman átomos aceptores porque aceptan electrones de los átomos vecinos para completar sus enlaces, dejando nuevos huecos tras de sí. En el material tipo P, los portadores mayoritarios son los huecos y los minoritarios son los electrones.

Niveles de dopaje: ligero, moderado y pesado

No todos los semiconductores se dopan con la misma intensidad. La concentración de átomos dopantes puede variar varios órdenes de magnitud, y esa variación tiene un efecto directo sobre la conductividad y el comportamiento eléctrico del material. La cantidad exacta de dopante determina si el material resultante se comporta más como un semiconductor o más como un conductor.

Los semiconductores con dopaje ligero y moderado se denominan extrínsecos y son los más comunes en dispositivos convencionales. Cuando el dopaje es tan alto que el material empieza a comportarse casi como un metal conductor, se habla de un semiconductor degenerado, habitualmente representado con la nomenclatura N⁺ o P⁺.

¿Cómo se realiza el proceso de dopaje en la industria?

Dopar un semiconductor a nivel industrial requiere un control extremadamente preciso. No basta con añadir impurezas al azar: hay que garantizar que la cantidad correcta de átomos dopantes llegue a la profundidad correcta dentro del material, sin dañar la red cristalina ni contaminar zonas adyacentes. Para eso, la industria emplea tres técnicas principales: difusión térmica, implantación iónica y epitaxia dopada.

Difusión térmica

La difusión térmica es la técnica más antigua y conceptualmente más sencilla. El semiconductor se expone a una atmósfera rica en átomos dopantes a temperaturas muy elevadas. El calor provoca que esos átomos se muevan y penetren en el cristal siguiendo el gradiente de concentración, desde las zonas con más átomos hacia las zonas con menos. El resultado es una distribución de impurezas que varía con la profundidad.

Su principal ventaja es que ofrece un alto grado de uniformidad y resulta rentable a escala de producción. Sin embargo, tiene limitaciones: no permite alcanzar concentraciones muy altas de dopaje en regiones muy específicas, y el proceso de difusión lateral dificulta definir bordes nítidos entre zonas dopadas y no dopadas, algo crítico en circuitos de alta densidad.

Implantación iónica

La implantación iónica consiste en acelerar iones del elemento dopante a energías que oscilan entre 10 keV y 200 keV y dispararlos directamente sobre la superficie del semiconductor. Al penetrar en el material, los iones se frenan gradualmente hasta detenerse a una profundidad que depende de la energía inicial con la que fueron disparados. Esto permite controlar con gran precisión tanto la dosis como la distribución en profundidad.

A diferencia de la difusión, la implantación iónica es un proceso de baja temperatura y altamente direccional, lo que minimiza la difusión lateral y permite definir regiones dopadas con bordes muy precisos. Su desventaja es que el impacto de los iones genera daños en la red cristalina que deben repararse mediante un proceso posterior de recocido térmico, lo que añade pasos al proceso de fabricación.

Epitaxia dopada

La epitaxia dopada es una técnica avanzada que consiste en hacer crecer una capa delgada de material semiconductor directamente sobre un sustrato, introduciendo los átomos dopantes durante el propio crecimiento cristalino. El espesor de esa capa puede variar desde fracciones de micrómetro hasta varios cientos de micrómetros, según la aplicación.

Esta técnica ofrece una uniformidad y una concentración de dopaje difíciles de alcanzar con los otros métodos, lo que la hace ideal para fabricar dispositivos semiconductores de alto rendimiento. Su principal inconveniente es el coste elevado del equipo y la complejidad del proceso, que requiere condiciones muy controladas y personal altamente especializado.

La unión P-N: resultado del dopaje combinado

Cuando se coloca en contacto una región de semiconductor tipo P con una región tipo N, se forma lo que se conoce como unión P-N. Esta frontera entre los dos materiales es uno de los conceptos más importantes de toda la electrónica, porque es la base sobre la que funcionan los diodos, los transistores bipolares, las celdas solares y los LEDs.

¿Qué es la unión P-N y cómo se forma?

En el momento en que las dos regiones entran en contacto, los electrones libres del lado N y los huecos del lado P se mueven hacia la frontera y se recombinan mutuamente. Esa recombinación crea una zona empobrecida de portadores libres, llamada región de agotamiento o zona de depleción, que genera un campo eléctrico interno que se opone a cualquier nuevo desplazamiento de portadores.

Ese campo eléctrico interno actúa como una barrera de potencial. Cuando aplicas un voltaje externo en la polaridad correcta, reduces esa barrera y la corriente fluye. Si lo aplicas al revés, la barrera crece y la corriente se bloquea. Esa capacidad de conducir en un sentido y bloquear en el otro es exactamente lo que define al diodo.

Dispositivos que dependen de la unión P-N

La unión P-N no es un concepto abstracto; es la pieza constructiva de prácticamente todos los dispositivos activos de la electrónica moderna. Comprender cómo interactúan las regiones dopadas te ayuda a entender desde un diodo rectificador básico hasta la lógica interna de un microprocesador. A continuación se presentan los principales dispositivos que la emplean:

• Diodo semiconductor: Utiliza una única unión P-N para permitir el flujo de corriente solo en un sentido, lo que lo convierte en la base de los circuitos rectificadores.
• Transistor bipolar de unión (BJT): Combina dos uniones P-N en configuración NPN o PNP para amplificar señales o actuar como interruptor electrónico.
• Transistor de efecto de campo (MOSFET): Usa regiones dopadas tipo N y tipo P para controlar el flujo de corriente mediante un voltaje aplicado sobre una compuerta aislada.
• LED (diodo emisor de luz): Aprovecha la recombinación de electrones y huecos en la unión P-N para emitir fotones de luz cuando circula corriente.
• Celda solar fotovoltaica: Funciona a la inversa del LED: la luz que incide sobre la unión P-N genera pares electrón-hueco que se separan por el campo eléctrico interno y producen corriente.

Si quieres ampliar tu comprensión sobre cómo estos componentes se combinan para procesar información digital, puedes consultar el artículo sobre los tipos de compuertas lógicas, donde verás cómo los transistores se agrupan para ejecutar operaciones binarias fundamentales.

Materiales dopantes más usados en electrónica

La elección del material dopante no es arbitraria: depende del semiconductor base, del tipo de portadores que se quiere generar y de las características eléctricas que exige el dispositivo final. El silicio es el semiconductor más utilizado en la industria, aunque el germanio y el arseniuro de galio (GaAs) también se dopan para aplicaciones específicas de alta frecuencia o alta eficiencia óptica. El dopante correcto marca la diferencia entre un dispositivo funcional y uno defectuoso.

El fósforo es el dopante tipo N más habitual en silicio por su facilidad de procesamiento y su comportamiento predecible. El arsénico, aunque más difícil de manejar, se prefiere cuando se necesita un perfil de dopaje más estrecho y controlado, como ocurre en los transistores MOSFET de alta densidad. Por su parte, el boro es el dopante tipo P más extendido en la industria del silicio por su pequeño radio atómico, que facilita su integración en la red cristalina sin distorsionarla.

Aplicaciones del dopaje de semiconductores

El dopaje de semiconductores no es un proceso de laboratorio con usos académicos: está detrás de prácticamente cada dispositivo electrónico que utilizas en el día a día. Sin el control preciso de las impurezas en los materiales semiconductores, la electrónica moderna tal como la conocemos no existiría. Las aplicaciones van desde la conversión de energía hasta el procesamiento de información y la comunicación inalámbrica.

En el campo del procesamiento de señales, el dopaje permite fabricar los transistores que dan forma a los tipos de filtros electrónicos activos, capaces de amplificar o atenuar frecuencias específicas dentro de un circuito. Del mismo modo, en sistemas donde conviven señales de distintos tipos, entender la diferencia entre señal analógica y señal digital te ayuda a comprender por qué algunos semiconductores dopados se usan como amplificadores lineales y otros como interruptores binarios.

El campo de la ingeniería electrónica se apoya directamente en el dominio del dopaje de semiconductores como punto de partida para diseñar cualquier componente activo. Desde los circuitos más básicos hasta los sistemas embebidos de última generación, la manipulación de impurezas a escala atómica sigue siendo el mecanismo que hace posible todo lo demás.

Preguntas frecuentes

¿Qué diferencia hay entre un semiconductor intrínseco y uno extrínseco?

Un semiconductor intrínseco es un material puro, sin impurezas ajenas, cuya conductividad depende únicamente de los portadores de carga generados por la temperatura. En cambio, un semiconductor extrínseco ha sido dopado con átomos de otro elemento que alteran el equilibrio entre electrones y huecos. La diferencia clave está en quién controla la conductividad: en el intrínseco, la temperatura; en el extrínseco, el tipo y la cantidad de dopante introducido intencionalmente.

¿Cuál es la función de los átomos dopantes en un semiconductor?

Los átomos dopantes se integran en la red cristalina del semiconductor para romper el equilibrio de portadores de carga que existe en el material puro. Dependiendo de cuántos electrones de valencia tenga el dopante respecto al material base, el resultado será un exceso de electrones libres (tipo N) o de huecos positivos (tipo P). En ambos casos, el objetivo es aumentar la conductividad de forma controlada y definir el comportamiento eléctrico del material de cara a su uso en un dispositivo concreto.

¿Qué elementos se usan para dopar el silicio tipo N?

Para crear silicio tipo N se utilizan elementos del grupo V de la tabla periódica, que tienen cinco electrones de valencia. Los más comunes son el fósforo (P), que es el más extendido en procesos industriales estándar; el arsénico (As), preferido cuando se necesita un perfil de dopaje estrecho y preciso, como en los transistores MOSFET; y el antimonio (Sb), empleado en aplicaciones específicas donde se requiere baja difusividad. Todos aportan un electrón libre por cada átomo dopante introducido en la red cristalina del silicio.

¿Qué elementos se usan para dopar el silicio tipo P?

El silicio tipo P se obtiene con elementos del grupo III de la tabla periódica, que tienen tres electrones de valencia. El boro (B) es el dopante tipo P más utilizado en la industria gracias a su pequeño tamaño atómico, que se integra con facilidad en la red del silicio. Otros elementos empleados son el aluminio (Al), el galio (Ga) y el indio (In). Cada uno de ellos crea un hueco positivo en la red cristalina al «aceptar» un electrón de los átomos de silicio vecinos para completar sus cuatro enlaces covalentes. Por eso se les denomina átomos aceptores.

¿Qué es un semiconductor degenerado?

Un semiconductor degenerado es aquel que ha sido dopado con una concentración tan alta de impurezas que su comportamiento eléctrico se acerca al de un metal conductor. A diferencia de los semiconductores extrínsecos estándar, en un material degenerado el nivel de Fermi penetra dentro de la banda de conducción (tipo N⁺) o de valencia (tipo P⁺). Esta condición se utiliza deliberadamente en aplicaciones donde se necesita una resistencia eléctrica muy baja, como en los contactos óhmicos de dispositivos integrados o en regiones emisoras de transistores bipolares.

¿En qué dispositivos electrónicos se aplica el dopaje?

El dopaje de semiconductores está presente en prácticamente todos los dispositivos electrónicos activos que existen. Los más directamente relacionados son los diodos, que dependen de una unión P-N; los transistores bipolares (BJT) y de efecto de campo (MOSFET), que combinan múltiples regiones dopadas; los LEDs y lasers de semiconductor, cuya emisión de luz ocurre en la unión P-N; y las celdas solares fotovoltaicas. También se encuentra en memorias flash, circuitos integrados y amplificadores de radiofrecuencia, entre muchos otros componentes.

¿Qué técnica de dopaje es más precisa, la difusión o la implantación iónica?

La implantación iónica ofrece una precisión significativamente mayor que la difusión térmica. Mientras que la difusión depende de gradientes de concentración y temperatura, lo que dificulta controlar exactamente dónde y a qué profundidad se distribuyen los átomos, la implantación iónica permite definir con alta exactitud tanto la dosis de dopante como la profundidad de implantación en función de la energía aplicada. Su carácter direccional minimiza la difusión lateral, que es uno de los problemas más críticos en circuitos de alta densidad. La contrapartida es que genera daños en la red cristalina que deben repararse con un paso adicional de recocido térmico.

¿Puede el dopaje modificar el tipo de semiconductor después de fabricado?

Técnicamente sí, aunque en la práctica industrial esto requiere aplicar un proceso de dopaje adicional sobre el material ya existente, con una concentración de dopante contrario suficiente para invertir el tipo de portadores dominantes. Por ejemplo, una región tipo N puede convertirse en tipo P introduciendo una concentración de boro mayor que la de fósforo presente. Este mecanismo de compensación se usa deliberadamente en el diseño de transistores, donde distintas regiones del mismo cristal se dopan de formas opuestas mediante pasos sucesivos de implantación iónica o difusión controlada.

Conclusión

El dopaje de materiales semiconductores es el proceso que transforma un cristal prácticamente aislante en un material con propiedades eléctricas controladas con precisión atómica. Al introducir cantidades mínimas de impurezas específicas, puedes diseñar materiales con exceso de electrones libres o de huecos positivos, y combinarlos para crear las uniones y estructuras que dan forma a cada componente electrónico activo que existe.

A lo largo de este recorrido has visto que los dos tipos de dopaje, N y P, se consiguen con elementos del grupo V y del grupo III respectivamente; que la industria emplea tres técnicas principales —difusión, implantación iónica y epitaxia— cada una con sus ventajas según la aplicación; y que la unión P-N resultante es la piedra angular de diodos, transistores, LEDs, celdas solares y circuitos integrados. Cada vez que uses un dispositivo electrónico, estarás beneficiándote directamente de este proceso.

Si este tema despertó tu curiosidad, hay mucho más por descubrir en este sitio web. La electrónica se construye capa a capa, desde los principios del dopaje hasta los circuitos más complejos, y cada concepto que dominas te abre la puerta al siguiente. Sigue explorando y verás que todo encaja con una lógica sorprendentemente clara.
